Реферат



р6 11977ч

Класс 49 >, 37

СССР

+ г ф„„, ф

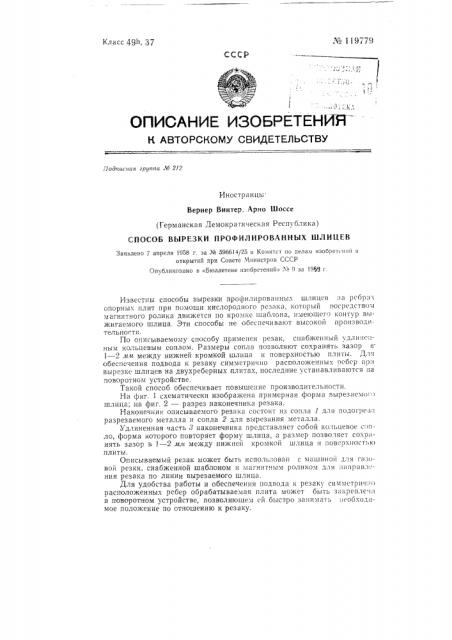

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.с!одаисвая группа Лв 212

Иностранцы

Вернер Винтер, Арно Шоссе (Германская Демократическая Республика) СПОСОБ ВЫРЕЗКИ ПРОФИЛИРОВАИНЫХ ШЛИЦЕВ

Заявлено 7 апреля !958 г. за № 5966!4/25 в Ко»>итет по пелам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б>оллетене изобретений» № 9 за !959 г.

Йзвестны способы вырезки профилированш.>х шлицев па ребр;>х опорных плит при помощи кислородного резака. который посредство .! магнитного ролика движется по кромке шаблона, имеющего контур выжигаемого шлица, Эти способь> не обеспечивают высокой производи тельно сти.

По описываемому способу применен резак, снабженный удлице >ным кольцевым соплом. Размеры сопла позволяют coxpàíÿòü зазор в

1 — 2 мм между нижней кромкой шлица и поверхностью плиты. Для обеспечения подвода к резаку симметрично расположенных рсбср прп вырезке шлицев на двухреберных плитах, последние устанавливаются на поворотном устройстве.

Такой способ обеспечивает повышение производительности.

На фиг. схематически изображена примерная форма вырезаем<>г.> шлица; на фиг. 2 — разрез наконечника резака.

Наконечник описываемого резака состоит из сопла 1 для подогрев;: разрезаемого металла и сопла 2 для вырезания металла.

Удлиненная часть > наконечника представляет собой кольцевое с:>ило, форма которого повторяет форму шлица, а размер позволяет сохранять зазор в J — 2 лл> между нижней кромкой шлица If поверхност. к> плиты.

Описываемый резак может быть использован с машиной для газовой резки, снабженной шаблоном и магнитным роликом 3151 пг>>>ранг>"ния резака по линии вырезаемого шлица.

Для удобства работы и обеспечения подвода к резаку симметрич.ио расположенных ребер обрабатываемая плита может быть закреплс >» в поворотном устройстве, позволяющем сй быстро занимать собход>>мое положение по отношению к резаку.

Вырсзаиые таким образом шлицы по состоя»и(го ПОВ(.;д;:но. —:. но требуют дополнительной мсханич.с(сои Обработ(;(.

Предмет изо бр eтett» я

Редактор Р. А. Гальцева

1ехред А. Л . Сосииа

Корректор А. И. Ьлеус

3а(гс 5-1-18 Цена 25 коп. Тирани 11:6 (1одп. и неч. ХЛ 1-60 г. Формат бумаги 70/108(/(в Объем 0,17 и. л

Информационно-издательский отдел Комитета по делам изобретений и открытий при

Совете Мин;(стров СССР, Москва, Центр, М. Черкасский пер., д. 2/6.

Тппограп>ин Комитета по делам изобретений и открытии при Совете Ми-;пиетров ССС.:

Москва, Петровка, 14.!. Способ вырезки про(рил((рованных шл»цев на ребрах опорны . пл»т с помощью кислородного резака, который пр» помощи маги»тногс ролика движется по кромке шаблона, имеющего контур выж»гаемого шлица, î T;I и ч а ю ш и и с я тем, что, с целью повышения произ(вод;,тельпости, применя(от резак, снабженный удлиненным кольцевым соплом, размеры которого позволяют сохранять зазор в 1 — 2,11,11 ме кду нижней кромкой шлица и поверхностью плиты.

2. С»oeot1 Ito (1. 1; o T.л» s a Io Itt, kt Й c kt reit, »To пр» вырез
