Смазочно-охлаждающая жидкость для хонингования металлов

Смазочно-охлаждающая жидкость для хонингования металлов

Иллюстрации

Показать все

Реферат



СМАЗОЧНО-ОХЛАВДАЮЩАЯ ЖИДКОСТЬ ДЛЯ ХОНИНГОВАНИЯ МЕТАЛЛОВ, содержащая воду и эмульсол на основе нефтяных масел, отл и.чающая с я тем, что, с целью повышения производительности процесса и уменьшения расхода алмазов, жидкость дополнительно содержит полиэтиленоксид , полиоксизтилированиый апкилфенол , 3-амино-1,2,4-дитиоазолидинтион-5 и синтетический моющий порошок при следующем соотншаеини компонентов , мас.%: Эмульсол на основе 3-5 нефтяных масел 0,8-1,0 Полиэтиленоксид Полиоксиэтшшрован0 ,3-0,5 ный алкнлфенрл 3-Амино-1,2,4-диi тиоаз олидинтион-5 0,2-0,4 (Л Синтетический мою2 ,0-2,6 щий порошок Остальное . Вода

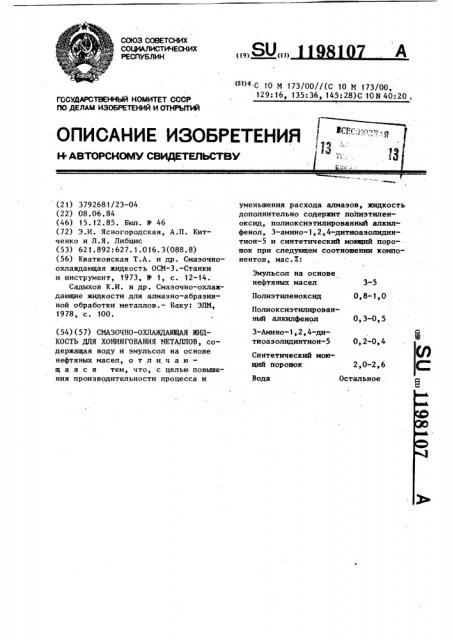

(19) (!)) СОЮЗ СОВЕТСНИХ

СОКИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

il

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ 1В

Эмульсол на основе нефтяных масел

3-5

0,8-1,0

Полиэтиленоксид

Полиоксиэтилированный алкилфенол

0,3-0,5

З-Амино-1,2,4-дитиоазолидинтион-5 (54) (57) СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ДЛЯ ХОНИНГОВАНИЯ МЕТАЛЛОВ, содержащая воду и эмульсол на основе нефтяных масел, о т л и ч а ю— щ а я с я тем, что, с целью повышения производительности процесса и

О, 2-0,4

Синтетический моющий порошок

2,0-2,6

Вода

Остальное (21) 3792681/23-04. (22) 08.06.84 (46) 15.12.85. Бюл. 9 46 (72) Э.И. Ясногородская, А.П. Китченко и Л.Я. Либцис (53) 621.892:627.1.016.3(088.8) (56) Кватковская Т.А. и др. Смазочноохлаждающая жидкость ОСМ-З.-Станки и инструмент, 1973 N- 1, с. 12-14.

Садыхов К.И. и др. Смазочно-охлаждающие жидкости для алмазно-абразивной обработки металлов. — Баку: ЭЛМ, 1978, с. 100. (51>4 С 10 M 173/00//(C 10 М 173/ОО, 129:16, 135:36, 145:28)С 10Н 40:20, уменьшения расхода алмазов, жидкость дополнительно содержит полиэтиленоксид, полиоксиэтилированный алкилфенол, З-амино-1,2,4-дитиоазолидинтион-5 и синтетический моющий поро- . шок при следующем соотношении компонентов, мас.Ж:

1198107

Изобретение относится к металлообработке, в частности к смазочноохлаждающим жидкостям (СОЖ), применяемым при обработке металлов хонингованием.

Цель изобретения — повышение производительности процесса хонингования, уменьшение расхода алмазов, а также улучшение санитарно-гигиенических условий труда и снижение стоимости СОЖ.

Для приготовления СОЖ использовали в качестве полиоксиэтилированных алкилфенолов (эмульгатора) — ОП-7 или ОП-10 (ГОСТ 8433-81), эмульсол

НГЛ-205 (ТУ 38101547), синтетический моющий порошок МС-8 (ТУ-6-15978-76), полиэтиленоксид молекулярной массы 1500 и З-амино-1,2,4-дитиоазолидинтион-5 (ТУ 14-6-140-77) формулы

8 з г я

1 ъ с-"ин

В данной СОЖ водный раствор эмульсола в сочетании с полиэтиленоксидом образует адсорбционные смазочные пленки, способствующие разделению трущихся поверхностей. При этом наблюдается эффект синергизма— взаимного усиления смазочного действия обоих компонентов.

Однако данные адсорбционные пленки не могут противостоять действию высоких нагрузок и температуры. В этих условиях более эффективны хемосорбционные пленки, которые в процесТаблица 1

Компоненты, мас.7

Составы СОЖ (Г Г t

1 2

3 4 5

Змульсол НГЛ-205

0,7

0,8

0,9

Полиэтиленоксид

1,0

1,2

ОП-10

0,3

0,2

0,4 0,5

0,6

0,2

0,3 0,4

0,5

Синтетический моющий порошок МС-8

1,7

2,3

2,6

2,9

До 100

До 100

Ло 100 До 100

Вода

До 100

З-амино-1,2,4дитиоазолидинтион-5 0,1 се разрушения непрерывно возобновляются в результате химического взаимодействия с металлом. С целью создания хемосорбционной пленки в сос5 тав СОЖ введен З-амино-1,2,4-дитиоазолидинтион-5.

Под действием щелочной среды, создаваемой компонентами синтетического моющего порошка (МС) в процессе обработки З-амино-1,2,4-дитиоазолидинтион-5 претерпевает превращение с перегруппировкой гетероцикла и превращается в димер, сшитый по боковому атому серы. Данное соединеIS ние способно образовывать на поверхности металла мономолекулярный защитный слой с большим количеством атомов серы, который обладает противоизносными и противозадирными свойст20 вами. Одновременно указанный димер в щелочной среде проявляет ингибирующие свойства по отношению к черным металлам.

Синтетический моющий порошок и

25 ОП-7 или ОП-10 обеспечивает удаление частиц металла и абразива из зоны резания и с поверхности деталей станка за счет образования адсорбционно-смачивающих пленок, предот30 вращающих слипание мелких частиц и прилипание их к рабочей поверхности режущего инструмента и деталям станка.. Это способствует резкому замедлению засаливания абразива и тем самым обеспечивает высокие показатели процесса.

В табл. 1 представлены составы

СОЖ.

1198107

Та блица 2

Укаэанные составы СОЖ испытывали-. в сравнении с прототипом (состав 6) при хонинговании втулок из чугуна

СЧ 21-40 диаметром 20 мм и длиной

100 мм на станке модели 3821. Брус-. 5 ки АСВ 50/40 И1 100Х. Режимы испытаний: скорость вращательного движения 560 об/мин, скорость двойных ходов .10 и/мин, радиальная подача брусков 1 мкм/дв.ход. Ю

Шероховатость поСъем металда, г/мин

Удельный расход алмазов> мг/r

Состав верхности, мкм

19,0

t,68

1 0,075

2 0,667

1,67

19,1

3 0,063

18,9

1,57

Оценка эффективности жидкостей производится по оценке величин съема металла и удельного износа алмазов.

4 0,060

5 0 060

6 0,085

18,6

1,56

1,56

18,3

Результаты испытаний исследуемых

СОЖ приведены в табл. 2.

12,7

1,78

Заказ 7688/27 Тираж 545 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул; Проектная, 4Составитель Е. Пономарева

Редактор К. Волощук Техред Т.Фанта Корректор Е. Рошко
