Реферат



ЗАЩИТНОЕ УСТРОЙСТВО ПРИЧАЛЬ НО-ПОСАДОЧНЫХ ПЛОЩАДОК МОРСКИХ СТА13 1 л . iVШ f- - ЦИОНАРНЫХ СООРУЖЕНИЙ,включающее отбойную раму, закрепленную на опорах морского сооружения с размещенными на этой раме амортизирующими кольцами, установленными на стойках, отличающееся тем, что, с целью повышения эффективности защиты сооружений путем уменьшения разрушающего действия от навала судов, оно снабжено стабилизатором положения отбойной рамы, установленной подвижно на опорах, а стойки вьтолнены по дуге, обращенной вьшуклостью в сторону навала судов. (Л со 00 4;аь 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК (19) (И) 1) 4 Е 02 В 3/22

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ /PE,111Ц," 11 Я (21) 3735226/29-15 (22) 30.03.84 (46) .15.12.85. Вюл., № 46 (71) Научно-исследовательский и проектный институт "Гипроморнефтегаз" (72) P,È. Саркисов и Т.Н.Мурадов (53) 627,67(088.8) (56) Заявка Франции ¹ 2451420, кл. Е 02 В 3/22, 1980..

Авторское свидетельство СССР № 1070260, кл. Е 02 В 3/22, 1982. (54)(57) ЗАЩИТНОЕ УСТРОЙСТВО ПРИЧАЛЬ

НО-ПОСАДОЧНЫХ ПЛОЩАДОК МОРСКИХ СТА—

ЦИОНАРНЫХ СООРУЖЕНИЙ, включающее отбойную.раму, закрепленную на опорах морского сооружения с размещенными на этой раме амортизирующими кольцами, установленными на стойках, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности защиты сооружений путем уменьшения разрушаю» щего действия от навала судов, оно снабжено стабилизатором положения отбойной рамы, установленной подвижно на опорах, а стойки выполнены по дуге, обращенной выпуклостью в сторону навала судов.

198148

Составитель P. Нагорная

Редактор М. Бандура Техред Т. Дубинчак корректор С.Шекмар

Заказ 7692/29 Тираж 648 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

4 1

Изобретение относится к области обеспечения защиты морских стационарных сооружений, в частности буровых платформ.

Целью изобретения является новышение эффективности защиты сооружений путем уменьшения разрушающего действия от навала судов.

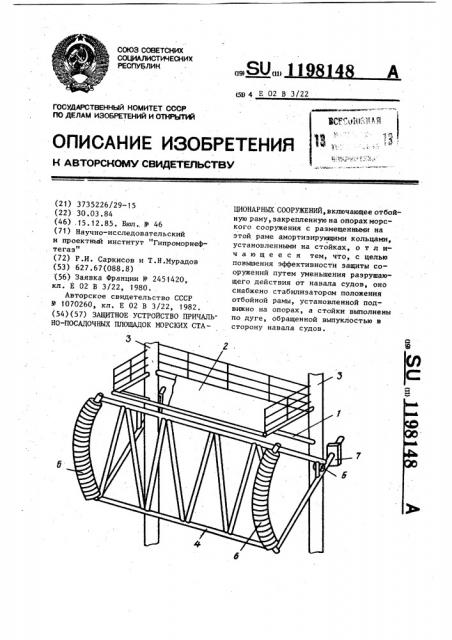

На чертеже представлено защитное устройство причально-посадочных площадок морских стационарных сооружений.

Устройство состоит из ка1 каса 1 с посадочной площадкой 2, жестко закрепленной на стойках 3 опорного блока морской стационарной платформы, отбойной рамы 4, установленной посредством осей 5 на стойках

3. Отбойная рама выполнена по дуге, обращенной своей выпуклой стороной в сторону навала судна. На дугах отбойной рамы установлены амортизационные кольца 6.

Отбойная рама 4, установленная на осях 5, принимая на себя нагрузки, возникающие от трения судна об амортизирующие кольца при колебании судна на волне, поворачивается вокруг оси 5 и тем самым исключает разрушающие вертикальные усилия. у А горизонтальные усилия исключаются поворотом амортизирующих колец вокруг своей оси.

Выполнение рамы по дуге, обращенной своей выпуклостью в сторону нава16 ла судна, позволяет достичь постоянного контакта с бортом судна.

Устройство работает следующим образом.

Зашвартованное судно наваливает

15 ся на раму 4, и силы трения, возникающие от качки судна, между бортом судна и амортизаторами в горизонтальном и вертикальном направлениях гасятся соответственно путем враще2п ния амортизационных колец 6 вокруг дуги за счет качки отбойной рамы вокруг оси 5.

При отходе судна от отбойной рамы оиа возвращается в исходное положе25 ние под действием стабилизатора-противовеса 7, установленного на ней.
