СТРОИТЕЛЬНОЕ ИЗДЕЛИЕ, .включающее образованные в нем одн или несколько пар соосно пересека щихся, каналов для стержня и чеки инвентарного анкерного приспособ ие . 1 ления, имеющих постоянную или равномерно сужающуюся по длине форму поперечного сечения, симметричную относительно плоскости, проходящей через оси обоих каналов, отличающееся тем, что, с целью повышения надежности закрепления анкерного стержня и повьшзения несущей способности, сечение канала для чеки вытянуто в этой плоскости, а сечение канала для стержня вытянуто в перпендикулярной плоскости, причем ось канала для чеки выполнена по дуге окружности с центром по оси анкерного стержня.

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTGPCHGMY СВИДЕТЕЛЬСТВУ

ICE»"" "::,. . д

l3 „.", ИЫ"" (21) 3631625/29-33 (22) 11.08.83 (46) 15.12.85. Бюл. Ф 46 (71) Управление по проектированию общественных зданий и сооружений

"Иостпроект-2" (72) В.Н.Салатов (53) 69.057.3(088.8) (56) Авторское свидетельство СССР

Р 815210р кл. Е 04 С 1/08, 1978. (54)(57) СТРОИТЕЛЬНОЕ ИЗДЕЛИЕ, включающее образованные в нем одну . ,или несколько пар соосно пересекающихся каналов для стержня и чеки инвентарного анкерного приспособ„„Я0„„1198174 А g 4 Е 04 С 1/08; В 66 С 1./66 ления, имеющих постоянную или рав" номерно сужающуюся по длине форму поперечного сечения, симметричную относительно плоскости, проходящей через оси обоих каналов, о т л ич а ю щ е е с я тем, что, с целью повышения надежности закрепления анкерного стержня и повьппения несу" щей способности, сечение канала для чеки вытянуто в этой плоскости, а сечение канала для стержня вытянуто в перпендикулярной плоскости, причем ось канала для чеки выполнена по дуге окружности с центром по оси анкерного стержня.

1 11981

Изобретение относится преимущественно к сборным бетонным и подобным строительным изделиям, например бло-: кам, панелям, имеющим каналы для установки инвертарных подъемных 5 приспособлений.

Целью изобретения является повышение надежности закрепления анкерного стержня и повышение несущей способности. 10

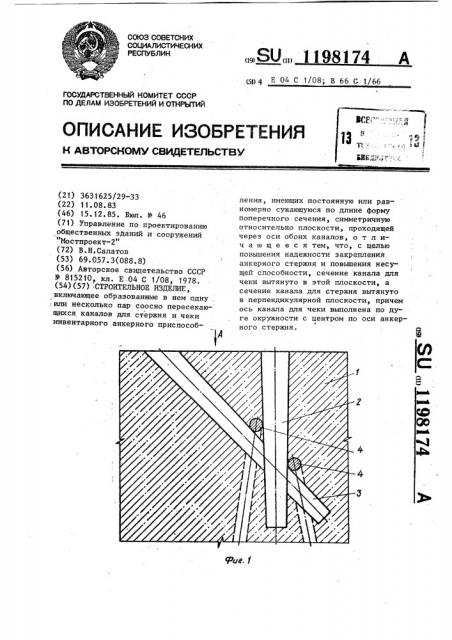

На фиг. 1 изображено строительное изделие, поперечное сечение в плоскости пересечения осей каналов; на фиг. 2 - вид А на фиг. 1; на фиг. 3 -. разрез по оси вертикального канала IS в плоскости, перпендикулярной плоскости пересечения осей каналов; на фиг. 4 - вид А на фиг. 1, вариант конической усеченной формы вертикального канала. 20

Строительное изделие 1 выполнено с вертикальными или слегка наклонным каналом 2, предназначенным для анкерного стержня и имеющим по длине пирамидальную или коническую форму с симметричным поперечным сечением, и каналом 3, предназначенным для раз74 3 мещения удерживающей анкерный стержень чеки и пересекающим канал 2, причем ось канала 3 выполнена по дуге окружности с центром на оси канала 2. Сечение канала 3 удлинено в плоскости пересечения осей каналов. Грани каналов 2 и 3 могут. быть скошены.

Канал 2 также выполнен удлинен ным, но из плоскости пересечения осей дсаналов 2 и 3.

Усиливающйе арматурные элементы

4 навешены на заплечики вкладыша для чеки в канале 3;

Удлиненное во взаимно перпендикулярных плоскостях поперечное сечение каналов увеличивает несущую способность и жесткость монтажного приспособления, выравнивает напряжения в материале строительного изделия и предотвращает возможные сколы на участках его контакта с приспособлением.

Выполнение оси канала 3 по дуге окружности с центром на оси канала 2 снижает напряжения в материале изделия при подъеме.
