Тампонажный раствор

Тампонажный раствор

Иллюстрации

Показать все

Реферат



ТАМПОНАЖНЫЙ РАСТВОР, содержащий вяжущее, едкий йатр, алюминиевую пудру и воду, отличающийся тем, что, с целью повышения кратности вспенивания тампонажного раствора при одновременном удешевлении и сокращении расхода материала , он содержит полигликон, а в качестве вяжущего - моло.тый гранулированный доменный шпак при следующем соотношении компонентов, мас.%: Молотый гранулированный доменный пшак50-60 Алюминиевая пудра 0,50-0,60 Цдкий натрий 2,0-3,0 Полигликон 0,50-0,75 ВодаОстальное в

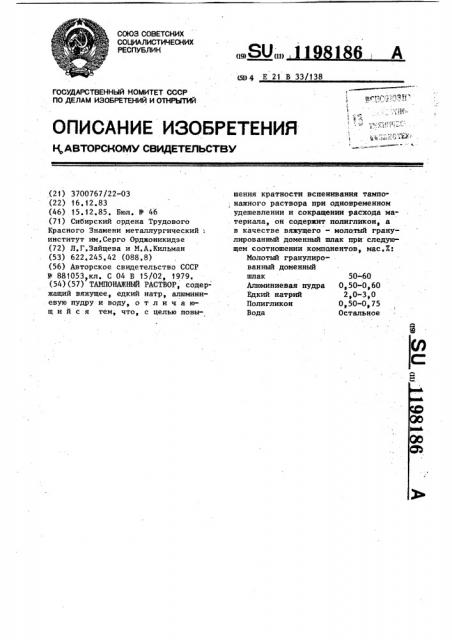

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) 1 А 51) Е 21 В 33/138

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3700767/22-03 (22) 16.12.83 (46) 15.12,85, Бюл, ))(46 (71) Сибирский ордена Трудового

Красного Знамени металлургический: институт им.Серго Орджоникидзе (72) Л.Г.Зайцева и М.А,Кильман (53) 622,245,42 (088.8) (56) Авторское свидетельство СССР

N- 881053 кл, С 04 В 15/02, 1979. (54)(57) ТАМПОНАЖНЬЙ РАСТВОР, содержащий вяжущее, едкий катр, алюминиевую пудру и воду, о т л и ч а юшийся тем, что, с целью повышения кратности вспеиивания тамно; важного раствора при одновременном удешевлении и сокращении расхода материала, он содержит нолигликон, а в качестве вяжущего - молотый гранулированный доменный шлак при следующем соотношении компонентов, мас.Ж:

Молотый гранулированный доменный шлак 50-60

Алюминиевая пудра 0,50-0,60

Едкий натрий 2,0-3,0

Полигликон 0,50-0,75

Вода Остальное

1198186

0,50

0,50

2,0

Остальное

Полигликон

Алюминиевая пудра

Едкий натрий

Вода

Таблица 1.

Компоненты мас.%

Составы, Р

Молотый грану- Полигликон Алюминиевая лированный до- пудра менный шлак

Na0H Вода

1!5

Остальное

0 50

0,40

Ф!

2,0

О, 50

0 50

2,5

0 50

0,60.

2,8

0,60

0,65

3,0

0 60

0,75

0,80

3,5

0,60

Таблица 2

Составы, Р Объемная масса, г/см

Кратность вспенивания

Прочно сть на сжатие, МПа

0,92

0 5

1,70

1,96

0,97

4,0

0,94

2,25

0,90

2,3

3,50

Изобретение относится к составам строительных материалов и может быть использовано в гидротехническом строительстве и фундаментостроении для уплотнения трещиноватых и закарстованных пород в основании зданий и сооружений, для заполнения пустот в основании строящихся объектов, для ремонта кровли промышленных зданий при устройстве стяжки покрытия, одновременно выполняющей . функции утеплителя.

Цель изобретения — повышение кратности вспенивания тампонажного раствора при одновременном удешевлении и сокращении расхода материалов.

Пример. Готовяттампонажный раствор следущегосостава, мас.%:

Молотый гранулированный доменный шлак 50

Для изготовления состава брали

0,94 л воды, добавляли 0,01 кг полигликона, затем вводили щелочь (Na0H) концентрации 1,3 r-экв в количестве 0,04 кг и 0,01 кг алюминиевой пудры. Полученную смесь перемешивали 1-1,5 мин до активного подъема пены. В момент активного . подъема пены добавляли 1,0 кг моло15 того доменного шлака с удельной поверхностью 4000 eM /r и смесь повтор3 но перемешивали 1,5-3 мин, В результате получили раствор, который разлили по формам. Составы и свой20 ства тампонажного раствора приведены в табл, 1 и 2 соответственно.

1198186

Продолжение табл.2

Прочность

Кратность вспенивания

Составы Ф

Объемная масса, г/см на сжатие, МПа

4,20

2,7

0,80

5,20

0,60

0,2

1 ° 95

3,2

0,82

Прототип

Составитель Е.Тангалычев

Техред М. Гергель

Редактор М.Циткина

Корректор Г,Решетник

Филиал ППП "Патент" ° г. Ужгород, ул. Проектная, 4

Заказ 7695/31 Тираж 539 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5
