Горелочное устройство

Иллюстрации

Показать все

Реферат



ГОРЕЛОЧНОЕ УСТРОЙСТВО, содержащее воздушную трубу с электродами на изоляторе и топливоподающий узел, отличающееся тем, что, с целью повышения экономичности, изолятор выполнен в виде патрубка, установленного по оси воздушной трубы, а электроды - в виде радиальных игл, размещенных по винтовой линии на поверхности изолятора. (Л 00 со to 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1198324 А и (504 F23 D 2100

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (54) (57) ГОРЕЛОЧНОЕ УСТРОЙСТВО, содержащее воздушную трубу с электродами на изоляторе и топливоподающий узел, отличающееся тем, что, с целью повышения экономичности, изолятор выполнен в виде патрубка, установленного по оси воздушной трубы, а электроды — в виде радиальных игл, размещенных по винтовой линии на поверхности изолятора.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3700674 24-06 (22) 14.02.84 (46) 15.12.85. Бюл. № 46 (72) М. Я. Пурмал (53) 662.951.2 (088.8) (56) Шеголев М. М. и др. Котельные установки. М.: Энергия, 1972, с. 115.

Авторское свидетельство СССР № 1072567, кл. F 23 D 13/12, 1979.

ЗСЕСОЮЗН. . Я

13,.,„ ..:„,13

ВИВЛИОТт- "" 1198324

Изобретение относится к энергетике, к котельным установкам и может быть использовано для сжигания пылевидного, жидкого и газообразного топлива.

Целью изобретения является повышение экономичности сжигания топлива.

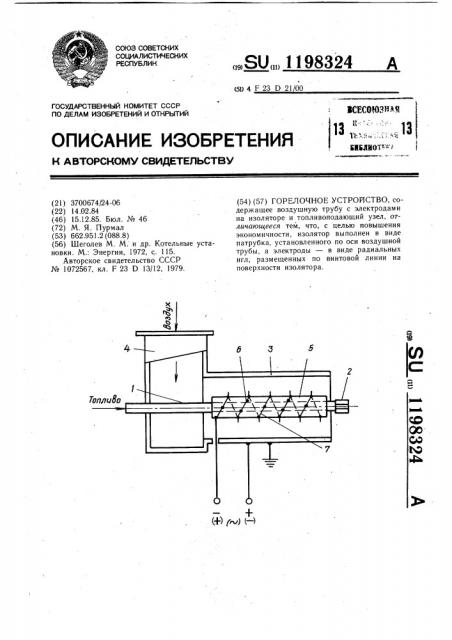

На чертеже изображено горелочное устройство.

Горелочное устройство содержит топливоподающую трубу 1 с распылителем 2, которая помещена коаксиально в воздуховоде 3 с улиткой 4. Топливоподающая труба 1 имеет. трубчатый диэлектрический изолятор 5, на котором по винтовой линии расположены разрядные иглы 6 проволочного электрода 7.

При работе горелочного устройства по воздуховоду 3 подают окислитель и подают напряжение на электрод 7. При этом между концами разрядных игл 6 и внутренней стенкой воздуховода 3 возникает коронный раз-ряд, ионизирующий воздух, что существенно интенсифицирует горение и снижает содержание токсичных веществ в продуктах сгорания. Размещение разрядных игл 6 по винтовой линии с шагом, равным. 0,2 — 0,6 от разрядного промежутка, приводит к максимальному положительному эффекту.
