Камера сгорания

Камера сгорания

Иллюстрации

Показать все

Реферат



1. КАМЕРА СГОРАНИЯ, содержащая водоохлаждаемый кожух, перекрытый с торца горелочным устройством с В1аходиым соплом, соосно которому внутри кожуха установлена труба, отличающаяся тем. что, с целью сокращения времени стабилизации продуктов сгорания путем снижения остаточного, содержания кислорода при получении экзотермических контролируемых атмосфер , труба закреплена в горелочном устройстве газоплотно, установлена в кожухе с кольцевым зазором и имеет внутренний диаметр, равный 2,55 ,0 диаметрам сопла горелочного . устройства, а наружный диаметр и длину, соответственно 0,750 ,90 и 2-3 внутренним диаметрам кожуха. 2.Камера по п.1, отличающая с я тем, что труба на расстоя (Л нии от горелочного устройства, составляющем 0,05-0,1 ее длины, имеет перфорацию. § 3.Камера по пп. 1 и 2, отличающаяся тем, что труба выполнена из керамики.

„„SU„„È 983

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.ь 1

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3681289/24-06 (22) 28. 12.83 (46) 15.12.85. Bran. У 46 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт электротермического оборудования (72) С.Ç.Васильев, И.И.Иаергойз .и Л.И.Пушкарев (53) 662. 951.2 (088 ° 8) (56) Васильев С.3., Иаергойз И.И., Пушкарев Л.И. Установки экзогаза, М.: Энергия, 1977, с. 29, рис. 22.

Авторское свидетельство СССР

9 195256, кл. F 23 R 3/04, 1965. (54) (57) 1. КАИЕРА СГОРАНИЯ, содержащая водоохлаждаемый кожух, перекрытый с торца горелочным устройсТВоМ с выходным соплом, соосно которому внутри кожуха установлена труба; отличающаяся тем, РЦ4 F 23 R 3/00 С 21 D 9/00что, с целью сокращения времени стабилизации продуктов сгорания путем снижения остаточного, содержания кислорода при получении экзотермических контролируемых атмосфер, труба закреплена в горелочиом устройстве гаэоплотно, установлена в кожухе с кольцевым зазором и имеет внутренний диаметр, равный 2,55 0 диаметрам сопла горелочного устройства, а наружный диаметр и длину, равные соответственно 0,750,90 и 2-3 внутренним диаметрам кожуха.

2. KaMepa rro п.1, о т л и ч а ющ а я с я тем, что труба на расстоянии от горелочного устройства, составляющем 0,05-0,1 ее длины, имеет перфорацию.

3. Камера по пп. 1 и 2, о т л ич а ю щ а я с я тем, что труба выполнена из керамики.

Составитель С.Гудкова

Техред 3.Налий Корректор М.Максииишинец

Редактор N.Ïåòðîâà

Заказ 7710/39 Тираж 525 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5. филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к устрой- . ствам для получения экзотермических контролируемых атмосфер, применяемых в нефтехимической, машино.строительной, автомобильной и других отраслях промышленности.

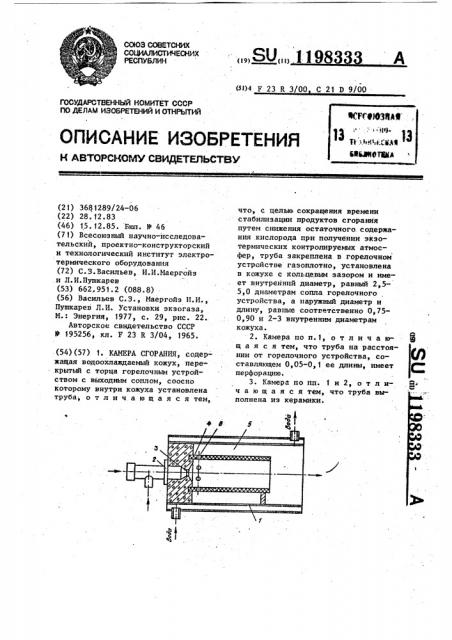

Цель изобретения — сокращение времени стабилизации продуктов сгорания путем сниженйя остаточного содержания кислорода прй получении экзотермических ко)1тролируемых атмосфер. (, На чертеже изображена камера сго*рания,.про®ольный р1азрез.

-Камера сгораний содержит водоохлаждаемый кожух 1, перекрытый с торца горелочным устройством 2 с выходным соплом 3, соосно которому внутри кожуха установлена труба 4, которая закреплена в горелочном устройстве 2 газоплотно, установлена в кожухе 1 с кольцевым зазором 5 и име. ет внутренний диаметр, равный 2,55,0 диаметрам сопла 3 горелочного устройства 2, а наружный диаметр и длину, равные соответственно 0,750,90 и 2-3 внутренним диаметрам кожуха 1. Кроме того, труба 4 на расстоянии от горелочного устройства

2, составляющем 0,05-0, 1 ее длины, . может иметь перфорацию 6. Труба 4 может быть выполнена иэ керамики.

Камера сгорания работает следующим образом.

Смесь углеводородного газа с воздухом в соотношении,, необходимом .для получения требуемого состава экзогаза, поступает в горелочное устройство 2, размещенное в торце . водоохлаждаемого кожуха .1. Из сопла

3 устройства 2 газоиоэдушная смесь поступает в трубу 4, установленную

98333 2 в горелочном устройстве 2 газоплотно, и сгораеv. Экспериментально уста.новлено, что оптимальным является выполнение внутреннего диаметра трубы 4 равным 2,5-5,0 диаметрам сопла

3 горелочного устройства 2, что исключает нестабильное и неустойчивое горение, сопровождающееся отрывом пламени и хлопками.

10 Выполнение наружного диаметра трубы 4, равным 0,75-0,90 внутреннего диаметра кожуха 1, исключает недожог топлива и обеспечивает минимальное содержание остаточного кислоро15 да и окислов азота в продуктах сгорания.

Экспериментально установлено, что выполнение длины трубы 4, равной

2-3 внутренним диаметрам кожуха 1, 2О обеспечивает минимальное содержание в продуктах сгорания остаточного кислорода и окислов азота при минимальных габаритах камеры сгорания..

Благодаря тому, что во всем рабо25 чем пространстве камеры, ограничен» ном зазором S полностью отсутствует футеровка, т.е. зазор 5 образован между стенкой водоохлаждаемого кожуха 1 и трубой 4, состав продуктов

3О сгорания стабилизируется значительно быстрее. Кроме того, для улучшения стабилизации состава продуктов сгорания и ускорения выхода камеры на стабильный режим труба 4 на расстоянии от горелочного устройства 2, составляющем 0,05-0,1 ее длины, может быть выполнена перфорированной.

Такое выполнение обеспечивает рециркуляцию продуктов сгорания, вы4О ходящих иэ трубы 4; обеспечивая этим стабилизацию состава получаемой атмосферы по времени.
