Регулятор уровня воды в дренажной сети

Регулятор уровня воды в дренажной сети

Иллюстрации

Показать все

Реферат



РЕГУЛЯТОР УРОВНЯ ВОДЫ В ДРЕНАЖНОЙ СЕТИ, содержащий поплавковый привод и запорный орган, установленный на водовыпускной трубе, отличающийся тем, что, с целью упрощения регулятора, запорный орган выполнен в виде двух напорных щитов, жесчко соединенных под углом друг к другу, причем место соединения щитов связано с поплавковым приводом, а щиты запорного органа установлены с возможностью перемещения по направляющим, закрепленным на корпусе вьиодного датрубка водовыпускной трубы, торец которой размещен в плоскости, параллельной плоскости перекрывающего ее напорного щита запорного органа . (Л С

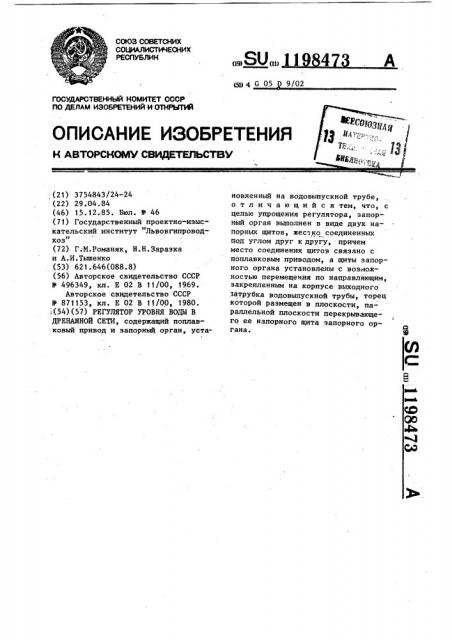

СОЮЗ СОВЕТСКИХ социАлистичесних

РЕСПУЬЛИК (19) (11) (59 4 G 05 9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРытий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3754843/24-24 (22) 29 04 84 (46) 15.12.85. Бюл. Ф 46 (71) Государственный проектно-изыс» кательский институт "Львовгипроводхоз" (72) Г;М.Романяк, Н.Н.Заразка и А.И.Тышенко (53) 621.646(088.8) (56) Авторское свидетельство СССР

Р 496349, кл. Е 02 В 11/00, 1969.

Авторское свидетельство СССР

Р 871153, кл. Е 02 В 11/00, 1980.

i(54)(57) РЕГУЛЯТОР УРОВНЯ ВОДЫ В

ДРЕНАЖНОЙ СЕТИ, содержащий поплавковый привод и запорный орган, уста« новяенный на водовыпускной трубе, отличающийся тем, что, с целью упрощения регулятора, запорный орган выполнен в виде двух напорных щитов, жестко соединенных под углом друг к другу, причем место соединения щитов связано с поплавковым приводом, а щиты запорного органа установлены с возможностью перемещения по направляющим, закрепленным на корпусе выходного . атрубка водовыпускной трубы, торец которой размещен в плоскости, параллельной плоскости перекрывающего ее напорного щита запорного органа.

1 1

Изобретение относится к гидротехническим сооружениям, а именно к о сушению земель (мелиорации), и предназначено для автоматического регулирования уровня воды в дренажной сети.

Цель изобретения — упрощение регулятора.

На фиг. 1 изображен предлагаемый регулятор,в двух проекциях; на фиг. 2 — то же, разрез.

Регулятор уровня грунтовьгх вод состоит из водовыпускной трубы 1, корпус которой содержит выходной патрубок 2, выполненный со скошенным торцом. К скошенному торцу выходного патрубка 2 прикреплена накладка 3 с рабочим отверстием. На накладке 3 также закреплены направляющие

4 и 5 и установлено уплотнительное кольцо б, обеспечивающее герметичность закрытия регулятора. К верхней направляющей 4 прикреплен упор 7, обеспечивающий равномерное прижатие запорного органа по периметру уплотнительного кольца б. Запорный орган выполнен в виде двух напорных щитов 8, жестко соединенных под углом друг к другу с помощью стержней 9-11. Ограничительный стержень

12 служит для удержания запорного органа в гнезде, образованном на198473 кладкой 3 и направляющими

Петли 13 предназначены для крепи»ния поплавкового привода (не показан). Торец выходного патрубка 2 размещен в плоскости, параллельной плоскости перекрывающего его напорного щита затвора.

Регулятор работает как в режимб водосброса, так и в режиме водоподачи.

1Q Изменение режима достигается поворотом регулятора вокруг продольной оси на угол 180

В режиме водоподачи при понижении заданного уровня поплавковый привод опускается и тяговое усилие на запорный орган уменьшается. Поц действием гидростатического давления и собственного веса запорный орган опускается. Вода поступает к колод2п цу. При поднятии уровня запорный ор" ган поднимается вверх, закрывая отверстие в выходном патрубке 2 водовыпускной трубы 1.

В режиме водосброса при поднятии

25 уровня вьпне заданного запорный орган поднимается поплавковым приводом, открывая отверстие в выходном патрубке 2 водовыпускной трубы 1.

Вода идет на сброс. При опускании

ЗО уровня залорный орган под действием собственного веса опускается вниз, сброс воды прекращается.

11 >

Фиг. /

1198473
