Реферат



БАРАБАН МОЛОТИЛЬНОГО УСТРОЙСТВА, содержащий установленные на валу диски с расположенными на них обмолачивающими элементами, а также механизм для изменения положения центра тяжести барабана, отличающийся тем, что, с целью упрощения конструкции, диски выполнены полыми и снабжены каждый радиальными направляющими с установленными на них грузами, каждый из которых подпружинен с двух сторон относительно диска в радиальном направлении.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 1199217 А

ВСЕС()%31 .

13,.,", ., й

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3789551/30-15 (22) 28.06.84 (46) 23.12.85. Бюл. № 47 (71) Красноярский сельскохозяйственный институт (72) В. Е. Панасенко (53) 631.361.2.022 (088.8) (56) Авторское свидетельство СССР № 401313, кл. А 01 F 12/18, 1972. (54) (57) БАРАБАН МОЛОТИЛЬНОГО

УСТРОЙСТВА, содержащий установленные на валу диски с расположенными на них обмолачивающими элементами, а также механизм для изменения положения центра тяжести барабана, отличающийся тем, что, с целью упрощения конструкции, диски выполнены полыми и снабжены каждый радиальными направляющими с установленными на них грузами, каждый из которых подпружинен с двух сторон относительно диска в радиальном, направлении.

1199217

Фиг.2

Фиг.5

Фиг.Ч

Составитель И. Белов

Техред И. Верес Корректор А. Зимокосов

Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор А. Сабо

Заказ 7744/1

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкциях зерноуборочных комбайнов.

Цель изобретения — упрощение кон5 струкции.

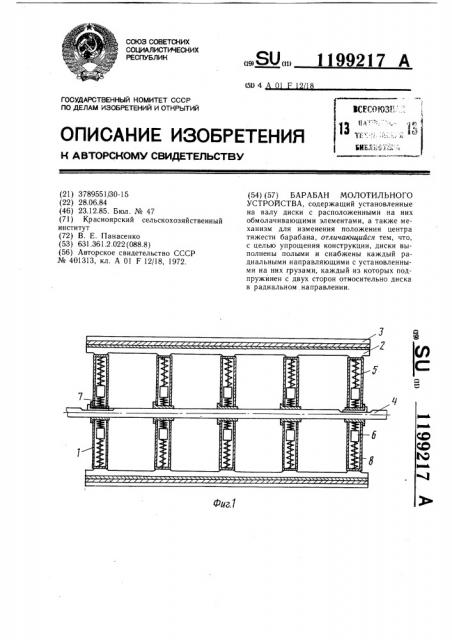

На фиг. 1 изображена схема барабана молотильногО устройства, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3— схема работы барабана при вращении с постоянной угловой скоростью; на фиг. 4— то же, при замедлении скорости вращения барабана.

Барабан молотильного устройства состоит из дисков 1 с закрепленными на них под- 15 бичниками 2 с бичами 3, которые расположены параллельно валу 4. В полости дисков 1 на радиальных направляющих 5 установлены грузы 6. Каждый груз 6 с одной стороны имеет пружину 7 растяжения, а с другой стороны — пружину 8 сжатия.

Барабан молотильного устройства работает следующим образом.

При вращении барабана с постоянной частотой вращения грузы 6 располагаются по периферии направляющих 5. В случае кратковременных перегрузок, вызванных неравномерной подачей хлебной массы, движение барабана замедляется и грузы 6 начинают перемещаться к центру. Перемещение грузов 6 к центру обеспечивает уменьшение инерции барабана, а это дает возможность преодолеть временную перегрузку.

Применение изобретения упрощает конструкцию барабана и обеспечивает надежную работу молотильного устройства..
