Экран цветомузыкальной установки

Экран цветомузыкальной установки

Иллюстрации

Показать все

Реферат



1. ЭКРАН ЦВЕТОМУЗЫКАЛЬНОЙ УСТАНОВКИ, содержащий корпус с прозрачной пластиной, размещенные по периметру корпуса и электрически соединенные между собой разноцветные лампочки, а также зеркальный отражатель, отличающийся тем, что, с целью расщирения функциональных возможностей, зеркальный отражатель состоит из центрального вогнутого участка, большее основание которого направлено в сторону прозрачной пластины, и периферийного участка, причем лампочки расположены на разных уровнях одна относительно другой, а в центральной части прозрачная пластина имеет экранированную пластину для отражения центральных лучей, при этом боковые стенки корпуса выполнены зеркальными. 2. Экран по П.1, отличающийся тем, что центральный вогнутый участок имеет коническую форму, периферийный участок выполнен в виде наклонных плоскостей, а зеркальный отражатель - гофрированным. (Л со со ю сд со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) 4 А 63 J 17 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3584252/28-12 (22) 07.04.83 (46) 23.12,85. Бюл. № 47 (72) Н. М. Мовчан и Н. С. Мовчан (53) 688.747.4 (088.8) (56) Галеев Б. М., Сайфуллин P. Ф. Светомузыкальные устройства. М.: Энергия, 1978, с. 119 — 121, 141, 145, 153. (54) (57) 1. ЭКРАН ЦВЕТОМУЗЫКАЛЬНОЙ УСТАНОВКИ, содержащий корпус с прозрачной пластиной, размещенные по периметру корпуса и электрически соединенные между собой разноцветные лампочки, а также зеркальный отражатель, отличающийся тем, что, с целью расширения функ„„SU„„1199259 A циональных возможностей, зеркальный отражатель состоит из центрального вогнутого участка, большее основание которого направлено в сторону прозрачной пластины, и периферийного участка, причем лампочки расположены на разных уровнях одна относительно другой, а в центральной части прозрачная пластина имеет экранированную пластину для отражения центральных лучей, при этом боковые стенки корпуса выполнены зеркальными.

2. Экран по п.1, отличающийся тем, что центральный вогнутый участок имеет коническую форму, периферийный участок выполнен в виде наклонных плоскостей, а зеркальный отражатель — гофрированным.

1199259

А-4

Составитель Ю. Зезера

Редактор С. Патрушева Техред И. Верес Корректор С. Черни

Заказ 7750/3 Тираж 394 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к изготовлению экранов цветомузыкальной установки.

Целью изобретения является расширение функциональных возможностей.

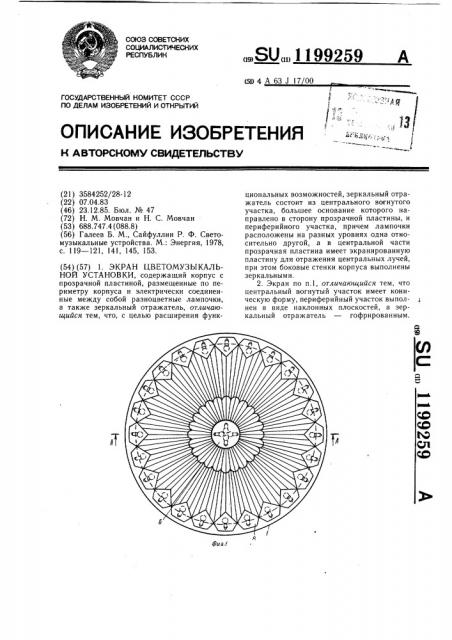

На фиг.1 изображен экран цветомузыкальной установки, вид в плане; на фиг.2— сечение А — А на фиг.1.

Экран цветомузыкальной установки содержит корпус 1 с прозрачной пластиной 2, размещенные по периметру корпуса 1 электрически соединенные между собой разноцветные лампочки 3, а также зеркальный отражатель, состоящий из центрального вогнутого участка 4, большее основание которого направлено в сторону прозрачной пластины 2, и из периферийного участка 5.

Лампочки 3 расположены на разных уровнях одна относительно другой, в центральной части прозрачная пластина 2 имеет экранированную пластину 6 для отражения центральных лучей, а боковые стенки 7 корпуса 1 выполнены зеркальными. Центральный вогнутый участок 4 имеет коническую форму, периферийный участок 5 выполнен в виде наклонных плоскостей, а оба участка 4 и 5 выполнены гофрированными.

Все лампочки 3 имеют экранированные пластины 8 и электрически соединены между собой последовательно.

Экран цветомузыкальной установки функционирует следующим образом.

Свет от лампочек 3 отражается от зеркальных боковых стенок 7 и, попадая на участки 4 и 5 зеркального отражателя, преломляется на множество сверкающих цветных точек. В зависимости от воспроизводимой музыки лампочки 3 одновременно излучают несколько цветов разных по силе, а наблюдатель видит гамму и «смешанного» цвета по всей окружности прозрачной пластины 2 и гамму другого «смешанного» цвета в ее центре.

Так как лампочки 3 расположены на разных уровнях одна относительно другой, то это создает зрительное «движение» цветных кругов к центру или от центра прозрачной пластины 2. Весь эффект «смешивания», игра и гамма цветового света происходит симметрично относительно центра прозрачной пластины 2.
