Реферат



¹ 119936 — ——

Класс 21@, 1я

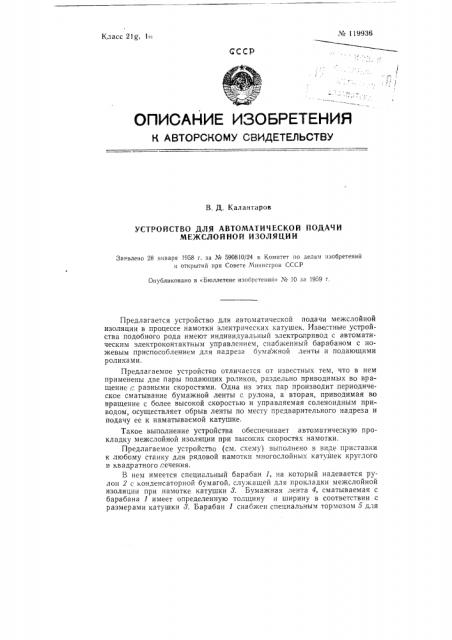

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ С8ИДЕТЕЛЬСТВУ

В. Д. Калантаров

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ

МЕ)КСЛОЙНОЙ ИЗОЛЯЦИИ

Заявлено 28 января 1958 г. за ¹ 590810/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 10 за 1959 "..

Предлагается устройство для автоматической подачи межслойной изоляции в процессе намотки электрических катушек. Известные устройства подобного рода имеют индивидуальный электропривод с автоматическим электроконтактным управлением, снабженный барабаном с ножевым приспособлением для надреза бумажной ленты и подающими ролика ми.

Предлагаемое устройство отличается от известных тем, что в нем применены две пары подающих роликов, раздельно приводимых во вращение с разными скоростями. Одна из этих пар производит периодическое сматывание бумажной ленты с рулона, а вторая, приводимая во вращение с более высокой скоростью и управляемая соленоидным приводом, осуществляет обрыв ленты по месту предварительного надреза и подачу ее к наматываемой катушке.

Такое выполнение устройства обеспечивает автоматическую прокладку межслойной изоляции при высоких скоростях намотки.

Предлагаемое устройство (см. схему) выполнено в виде приставки к любому станку для рядовой намотки многослойных катушек круглого и квадратного сечения.

В нем имеется специальный барабан 1, на который надевается рулон 2 с конденсаторной бумагой, служащей для прокладки межслойной изоляции при намотке катушки 8. Бумажная лента 4, сматываемая с барабана 1 имеет определенную толщину и ширину в соответствии с размерами катушки 8. Барабан 1 снабжен специальным тормозом 5 для № 119936 притормаживания ленты. Конец ленты с рулона пропускается через направляющий ролик б и надрывающий оарабан 7 и направляется через пару роликов 8, приводимых во вращение подающим электродвигателем 9. Ролики 8 осуществляют периодическое сматывание ленты 4 с рулона 2 и подачу ее вперед по лотку 10. При этом во время прохода ленты по барабану 7 специальные ножи 11 производят надрезы ленты.

Ролики 8 продвигают ленту вперед до тех пор, пока ее передний край не очутится между второй парой роликов 12, приводимых во вращение электродвигателем И. B этом положении лента останавливается, так как к этому моменту с подающего электродвигателя 9 снимается напряжение.

Ролики 12 нормально разведены под действием у,"илия, создаваемого соленоидом 14; поэтому лента свободно входит в образованную между ними щель. Когда же по соленоиду 14 прекращается протекание тока, то пружина 15 прижимает ролики 12 друг к другу и они захватывают ленту.

Угловая скорость вращения роликов 12 превосходит угловую скорость подающих роликов 8. Поэтому они осуществляют натяжение ленты 4 и разрыв ее в надрезанном месте. Расстояние между рвущими и подающими роликами выбрано таким, чтобы после обрыва ленты оставшаяся часть своим передним краем несколько выступала за пределы подающих роликов 8.

Оторванный отрезок ленты роликами 12 подается вперед и вводится между катушкой 8 и проводом 1á. При этом провод захватывает ленту и наматывает ее на катушку, стягивая с роликов 12. После,"ближения роликов 12 замыкаются контакты 17, включающие двигатель 9 и цикл намотки повтаряется.

В цепь подающего электродвигателя 9 включены контакты 18, на которые воздействует зуб кулачка 19, приводимого во вращение через пару шестерен 20. Передаточное отношение этих шестерен выбрано так, чтобы кулачок 19 разрывал цепь питания электродвигателя 9 только после подачи ленты на требуемую длину.

Включение и выключение соленоида 14 осуществляется контактным устройством 21, на которое воздействует водило 22, связанное с наматываемым проводом. Когда водило 22 с проводом находится в середине катушки 8, подвижной контакт 23 попадает на непроводящий участок 24 контактного устройства. При этом цепь соленоида 14 разрывается и замыкаются нормально разомкнутые контакты 17. Через некоторое время, по мере движения водила, подвижной контакт 23 снова попадает на проводящии участок. При этом замыкается цепь соленоида 14 и размыкаются контакты 17.

Длина непроводящего участка 24 выбирается с таким расчетом, чтобы за время пока замкнуты контакты 17, электродвигатель 9 вывел кулачок 19 из-под контактов 18 и дал возможность им замкнуться для подключения двигателя 9 под напряжение.

¹ 119936

Предмет изобретения

Устройство для автоматической подачи межслойной изоляции в процессе намотки электрических катушек с индивидуальным электроприводом и автоматическим электроконтактным управлением, снабженное барабаном с ножевым приспособлением для надреза бумажной ленты и подающими роликами, о т л и ч а ю щ е е с я тем, что, с целью обеспечения автоматической подачи бумаги при высоких скоростях намотки, в нем применены две пары подающих роликов, раздельно приводимых во вращение с разными скоростями, из которых одна пара осуще"твляет периодическое сматывание бумажной ленты с рулона, а вторая, приводимая во вращение с более высокой скоростью, чем первая и управляемая соленоидным приводом, осуществляет обрыв бумаги по предварительному надрезу и подачу ее к наматываемой катушке.
