Способ сушки пористых полимерных материалов

Способ сушки пористых полимерных материалов

Иллюстрации

Показать все

Реферат



СПОСОБ ПОРИСТЫХ ПОЛИМЕРНЫХ МАТЕРИАЛОВ последовательной обработкой жидкостями, смешивающимися с водой, а затем неполярными жидкостями , отличающийся тем, что, с целью получения максимально пористых и высокоактивных сорбентов, высушиваемый материал обрабатывают последовательно 30%-ным раствором ацетона в воде, 60%-ным раствором ацетона в воде, ацетоном, ЗОХ-ным раствором гексана в ацетоне, 60%-ным раствором гексана в ацетоне, гексаном , причем обработку проводят в динамических условиях и после обработi ки гексаном материал подвергают воздействию вакуума. (Л

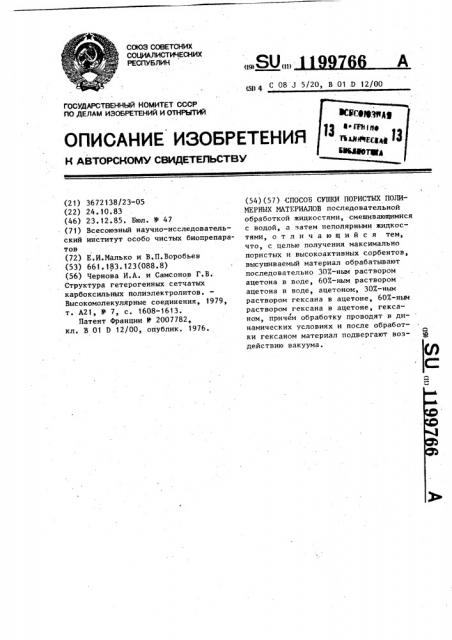

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19> (111

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3672138/23-05 (22) 24.10.83 (46) 23,12.85. Бюл. М 47 (71) Всесоюзный научно-исследовательский институт особо чистых биопрепаратов (72) Е.И.Малько и В.П.Воробьев (53) 661. 183. 123 (088. 8) (56) Чернова И.А. и Самсонов Г.В.

Структура гетерогенных сетчатых карбоксильных полиэлектролитов.

Высокомолекулярные соединения, 1979, т. А21, Р 7, с. 1608-1613.

Патент Франции В 2007782, кл. В 01 0 12/00, опублик. 1976. (д) 4 С 08 3 5/20, В 01 D 12/00 (54) (57) СПОСОБ СУШКИ ПОРИСТЫХ ПОЛИМЕРНЫХ МАТЕРИАЛОВ последовательной обработкой жидкостями, смешивающимися с водой, а затем неполярными жидкостями, отличающийся тем, что, с целью получения максимально пористых и высокоактивных сорбентов, высушиваемый материал обрабатывают последовательно 30%-ным раствором ацетона в воде, 60%-ным раствором ацетона в воде, ацетоном, 30%-ным раствором гексана в ацетоне, 60%-ным раствором гексана в ацетоне, гексаном, причем обработку проводят в динамических условиях и после обработки гексаном материал подвергают воздействию вакуума.

66 2 ления равновесия с чистым ацетоном—

307-ный раствор гексана в ацетоне; затем после установления нового равновесия — подают 607.-ный раствор гексана в ацетоне; и наконец — 100X-ный гексан. Окончательную сушку сорбента проводят в вакуумном шкафу из системы, уравновешенной в 100Х-ном гексане.

При таком способе осушки время процесса составляет 2-3 сут.

В таблице представлены данные по определению удельной поверхности

S>, суммарной пористости V и емкости сорбции по белку Е „ для катионита Солоэа К 6/40 по известному и предлагаемому способам.

Как видно из таблицы, максимальные значения удельной поверхности

Б„ и объема пор Ч, свидетельствующие о том, что сорбент получается высокопористым, достигаются только при использовании предлагаемой совокупности приемов. Так, если на последней стадии исключить вакуумирование, сорбент получается непористым. Если в процессе сушки исключить обработку сорбента растворителями на колонке и проводить ее в статических условиях, то параметры пористости уменьшаются. Отклонение от соотношения концентрации 30-607 как в сторону уменьшения, так и в сторону его увеличения, приводит к уменьшению S и Ч, в несколько раэ.

Способ сушки

480

1,30

Пр едла га емый (О, 05

125

0,90

Тот же, но при концентрациях (ацетона в воде или гексана в ацетоне)

10-30Х

Тот же, но при концентрациях ацетона в ацетоне 80-90Х и в статических условиях

0,15

10,5

140

0,,95

ВНИИПИ Заказ 7790/28 Тираж 474 Подписное филиал ППП "Патент", r.Óæãüðoä, ул.Проектная, 4

1 11997

Изобретение относится к технике сушки набухших полимерных пористых сорбентов, позволяющих создавать микропористые с сильно развитой и высокоактивной поверхностью сорбенты в сухом состоянии, и может быть использовано в химической, микробиологической и других отраслях промышленности, применяющих полимерные сорбенты (катализаторы, осушители, иониты и т.п.).10

Цель изобретения-- получение максимаЛьно цористых и высокоактивных сухих полимерных .сорбентов.

Пример 1. Для сушки ионита предварительно готовят промывочные растворы: 30, 607.-ные растворы.ацетона в воде; ацетон; 30, 60%-ные растворы гексана в ацетоне; гексан.

Набухший в воде ионит (30 мл) помещают в стеклянную динамическую 2б колонку объемом 100 мл. В верхнюю часть колонки подают 307.-ный раствор ацетона в воде, который пропускают через слой набухшего сорбента со скоростью 2 мл/мин. Концентрацию раст- 25 ворителя на выходе из колонки контролируют при помощи спектрофотометра

СФ-16. Когда составы растворителя на входе и выходе из колонки становятся одинаковыми, в верхнюю часть колонки подают 607-ный раствор ацетона в воде, После установления на выходе из колонки равновесия концентрации с 60%-ным раствором ацетона в воде подают чистый ацетой; после установ35

Тот же, но без вакуумирования

Тот же, в статических условиях

Удельная поверхность

Объем пор

S м /г 33 Ч, см /r
