М 119986

Класс 35b, бзз

СССР

I

I

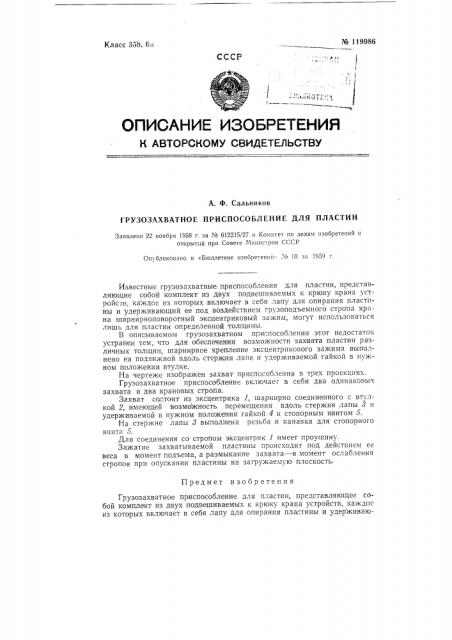

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Ф. Сальников

ГРУЗОЗАХВАТНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ПЛАСТИН

Заявлено 22 ноября 1958 г. за M 612215/27 в Комитет по делам изобретений и открытий при Совете Ми 1пстров СССР

Опубликовано в «Бюллетене изобретений.. X- 10 за 1959 г.

Известные грузозахватные приспособления для пластин, представляющие собой комплект из двух подвешиваемых к крюку крана устройств, каждое из которых включает в себя лапу для опирания пластины и удерживающий ее под воздействием грузоподъемного стропа крана шарнирноповоротный эксцентриковый зажим, могут использоваться лишь для пластин определенной толщины.

В описываемом грузозахватном при,"пособлении этот недостаток устранен тем, что для обеспечения возможности захвата пластин различных толщин, шарнирное крепление эксцентрикового зажима выполнено на подвижной вдоль стерженя лапе и удерживаемой гайкой в нужном положении втулке.

На чертеже изображен захват приспособления в трех проекциях.

Грузозахватное приспособление включает в себя два одинаковых захвата и два крановых стропа.

Захват состоит из эксцентрика 1, шарнирно соединенного с втулкой 2, имеющей возможность перемещения вдоль стержня лапы 8 и удерживаемой в нужном положении гайкой 4 и стопорным винтом 5.

На стержне лапы 8 выполнена резьба и канавка для стопорного винта 5

Для соединения со стропом эксцентрик 1 имеет проушину.

Зажатие захватываемой пластины происходит под действием ее веса в момент подъема, а размыкание захвата — в момент ослабления стропов при опускании пластины на загружаемую плоскость.

Предмет и зо б р етен и я

Грузозахватное приспособление для пластин, представляющее собой комплект из двух подвешиваемых к крюку крана устройств, каждое из которых включает в себя лапу для опирания пластины и удерживаю¹ 119986

Комитет по делам изобретений и открытий при Совете Министров СССР

Релак ср Л. Г. Голандский Гр. 154

Поди, к печ. 23.!\ -59 г.

Тира>к 1010 Цена 25 ко;.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 2725

Типография Комитета по делам изобретений и открытий при Совете 51инпстров СССР

Москва, Петровка, 14. ший ее под воздействием грузоподъемного стропа крана шарнирноповоротный эксцентриковый зажим, о т л и ч а ю 1ц е е с я тем, что, с целью обеспечения возможности захвата пластин различных толщин, для шарнирного крепления эксцентрикового зажима применена подвижная вдоль стержня лапы, удерживаемая гайкой в нужном положении, втулка.
