Устройство для снятия оттисков с внутренней поверхности обсадных колонн

Устройство для снятия оттисков с внутренней поверхности обсадных колонн

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СНЯТИЯ ОТТИСКОВ С ВНУТРЕННЕЙ ПОВЕРХНОСТИ ОБСАДНЫХ КОЛОНН, содержащее корпус. электродвигатель с редуктором прижимные лыжи с пластичным материалом и.центраторы, отличающееся тем, что, с целью повышения надежности в работе, оно снабжено двумя жестко связанными между собой валами и раздвижными узлами, последние выполнены в виде шарнирных рычагов с ползунами с левой и правой резьбой, при этом валы имеют на концах резьбу справой и левой нарезкой и размещенывнутри корпуса с возможностью взаимодействия через редуктор с электродвигателем , причем ползуны установлены i на валах, а рычаги связаны с опорой прижимных лыж.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИН (19) . (11) (ЯЭ 4 Е 21 В 47/00

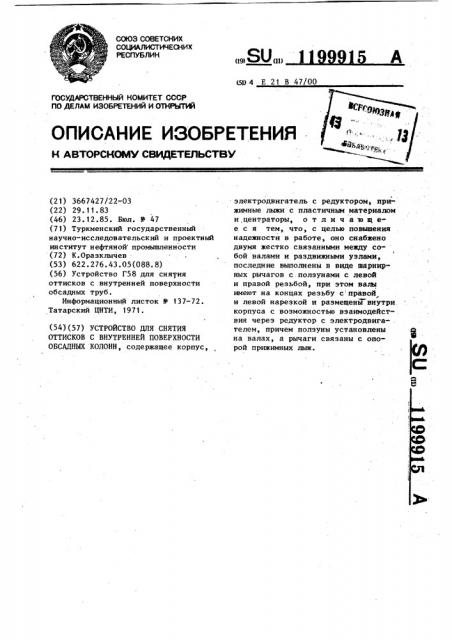

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ1 п1 (21) 3667427/22-03 (22) 29.11.83 (46) 23.12.85. Бюл. У 47 (71) Туркменский государственный научно-исследовательский и проектный институт нефтяной промьппленности (72) К.Оразклычев (53) 622.276.43.05(088.8) (56) Устройство Г58 для снятия оттисков с.внутренней поверхности обсадных труб.

Информационный листок В 137-72.

Татарский ЦНТИ, 1971. (54) (57) УСТРОЙСТВО ДЛЯ СНЯТИЯ

ОТТИСКОВ С ВНУТРЕННЕЙ ПОВЕРХНОСТИ

ОБСАДНЫХ КОЛОНН, содержащее корпус, электродвигатель с редуктором, прижимные лыжи с пластичным материалом и.центраторы, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности в работе, оно снабжено двумя жестко связанными между собой валами и раздвижными узлами, последние выполнены в виде шарнирных рычагов с ползунами с левой и правой резьбой, при этом валы имеют на концах резьбу с правой и левой нарезкой и размещенйвнутри корпуса с возможностью взаимодействия через редуктор с электродвига- . телем, причем ползуны установлены на валах, а рычаги связаны с опорой прижимных лыж.

11999

15

Заказ 7840/36

Подписное

ВНИИПИ

Тираж 539

Изобретение относится к устройствам для капитального ремонта скважин, применяемым в нефтяной и газовой промышленности при ремонте обсадных колонн в скважинах.

Цель изобретения — повышение надежности устройства в работе.

На.чертеже изображено устройство для снятия оттиска с внутрен-ней поаерисности обсадных колонн.

Устройство состоит из корпуса 1, .в верхней части которого размещен реверсивный электродвигатель 2 и редуктор 3, связанный с составным из Двух частей валом 4, соосно установленным в нижней части корпуса.

На обоих концах вала установлены раздвижные узлы, состоящие из ползунов 5 и 6 с левой и правой резьбой, сочлененные с соответствующими резьбами вала 4.

На ползунах установлены шарнирные рычаги 7, попарно связанные с опорами 8 прижимных лыж 9 через 25

Филиал ППП "Патент", r.Ужгород, ул.Проектная, 4

15 г прорезные окна 10 корпуса 1. Прижимные лыжи 9 покрыты пластичным материалом 11. Устройство в нижней и верхней части снабжено центрирующими элементами 12.

Устройство работает следующим образом.

Устройство спускают в скважину на каратажном кабеле в обследуемый интервал колонны. Подают постоянное напряжение (по каратажному кабелю) к электродвигателю 2. При этом вращение через редуктор 3 передается валу 4. Вращение последнего (благодаря наличию левой и правой пары резьбы) вызывает сближение ползунов 5 и 6, которые с помощью шарнирных рычагов 7, раздвигая лыжи, прижимают их к внутренней поверхности обсадной колонны. После этого к электродвигателю подается постоянное напряжение другой полярности, что позволяет возвратить прижимные лыжи в первоначальное положение.
