Реферат



УСТРОЙСТВО ДЛЯ ЦИФРОВОЙ ИНДИКАЦИИ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ, содержащее постоянный магнит, связываемьй с объектом перемещения, блок индикации , имеющий индикаторные лампы младшего и старшего разрядов, соединенные с одним из полюсов источника питания, герконы с замыкающими контактами , .размещенные с определенным шагом по пути перемещения постоянного магнита и объединенные в группы по десять, отличающееся тем, что, с целью упрощения и сокращения энергопотребления, оно снабжено герконами с переключающими контактами , объединенными в группы по де .сять, каждый геркон с замыкающими контактами расположен с одним из герконов с переключающими контактами в одной перпендикулярной движению магнита плоскости и соединен с его нормально разомкнутым контактом и соответствующей цифрой индикаторной лампы младшего разряда, а другие выводы герконов с замыкающими кон (Л тактами в каждой группе соединены между собой и с соответствующей цифрой , индикаторной лампы старшего разряда , все нормально замкнутые контакты герконов с переключающими контактами включены последовательно и соединены с другим полюсом источника питания.

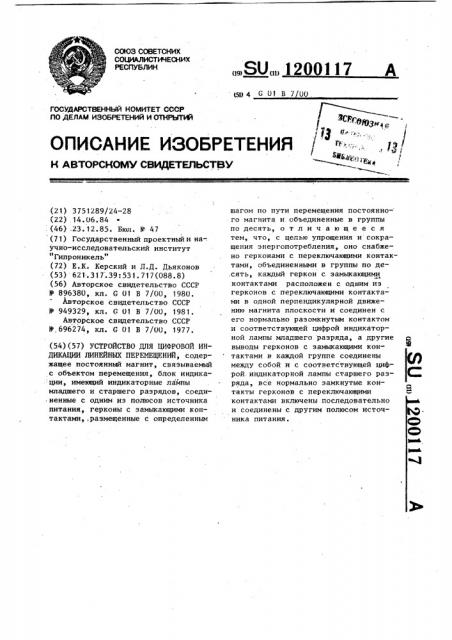

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU,, 1200117

150 4 С 01 В 7/00.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

M АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4Р

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГПФ (21) 3751289/24-28 (22) .14.06.84 . (46) .23.12.85. Бюл. ¹ 47 (71) Государственный проектный и на-. учно-исследовательский институт

"Гипроникель" (72) Е..К. Керский и Л.Д. Дьяконов (53) 621.317.39:531.717(088.8) (56) Авторское свидетельство СССР № 896380, кл. G 01 В 7/00, 1980.

Авторское свидетельство СССР № 949329, кл. G- 01 В 7/00, 1981.

Авторское свидетельство СССР №.696274, кл. С 01 В 7/00, 1977, (54) (57) УСТРОЙСТВО ДЛЯ ЦИФРОВОЙ ИНДИКАЦИИ ЛИНЕЙНЬИ ПЕРЕМЕЩЕНИЙ, содержащее постоянный магнит, связываемый с объектом перемещения, блок индика:ции, имеющий индикаторные лампы младшего и старшего разрядов, соеди.ненные с одним иэ полюсов источника питания, герконы с замыкающими контактами,.раэмещенные с определенным шагом по пути перемещения постоянного магнита и объединенные в группы по десять, о т л и ч а ю щ е е с я тем, что, с целью упрощения и сокращения энергопотребления, оно снабжено герконами с переключающими контактами, объединенными в группы по де,сять, каждый геркон с замыкающими контактами расположен с одним из герконов с переключающими контактами в одной перпендикулярной движению магнита плоскости и соединен с

его нормально разомкнутым контактом и соответствующей цифрой индикаторной лампы младшего разряда, а другие выводы герконов с замыкающими контактами в каждой группе соединены между собой и с соответствующей цифрой.индикаторной лампы старшего разряда, все нормально замкнутые контакты герконов с переключающими контактами включены последовательно и соединены с другим полюсом источника питания.

12001

1

Изобретение относится к измерительной технике и может быть использовано для дистанционного контроля дискретных положений контролируемого объекта. 5

Цель изобретения — упрощение усгройства и уменьшение энерго потребления.

На чертеже представлена схема устройства для индикации. 10

Устройство содержит герконы 1-40 с переключающими контактами и герканы 41-70 с замыкающими контактами, расположенные на поверхности немагнитной трубы 71, внутри которой перемещается контролируемый объект 72, жестко связанный с постоянным магнитом 73. Герконы расположены с определенным шагом по пути перемещения

Ю постоянного магнита, каждый геркон с замыкающим контактом расположен с одним иэ герконом; имеющим переключающий контакт, в одной плоскости, перпендикулярной движению магнита, и расстояние от поверхности магнита до 25 каждого геркона должно быть одинаковым. Герконы разделены на группы, например, 74 — 77 и т.д. Замыкающие контакты всех герконов в каждой группе, последние цифры которых одни и те же, соединены между собой и с соответствующей цифрой индикаторной лампы 78 разряда "единицы". Вторые выводы гер- . конов замыкающими контактами в каждой группе соединены между собой и с соответствующей цифрой индикаторной лампы 79 разряда "десятки". На чертеже показаны группы, обеспечивающие индикацию в пределах трех десятков.

Возможно дальнейшее увеличение количества групп. Размыкающие контакты всех герконов соединены последовательно с одним из полюсов источника 80 питания. Второй полюс источника питания соединен с электродами индикатоР. 45 ных ламп.

Устройство работает следующим образом.

При передвижении магнита 73 в направлении, указанном стрелкой, и в момент нахождения его в зоне сраба17 1 тывания геркона 1, соответствующего самому нижнему положению контролируемого органа, последний замыкается,В результате замкнется цепь от (-) источника 80 питания через замкнувшийся контакт 1, цифру "0" индикаторной лампы 78, (+) источника 80.питания. В результате обеспечится индикация "0" единиц. Замкнувшийся контакт 1 разор-. вет своим переключающим контактом цепь питания всех последующих герконов. При дальнейшем перемещении магнита замыкаются последующие контакты герконов, включая соответствующую цифру индикаторной лампы 78 разряда

"единица". В связи с тем, что вся последующая цепь переключающих контактов, на уровне которых находится магнит, всегда разомкнута переключающим контактом, одновременное включение двух цифр исключается.

При остановке магнита 73 в зоне срабатывания, например, геркона 11, одновременно с этим герконом включаются контакты геркона 41, установленного в одной плоскости с герконом

11. Замкнувшиеся контакты герконов

11 и 41 обеспечат подачу напряжения на цифру "1" индикаторной лампы 79 разряда "десятки" по следующей цепи: (-) источника 80 питания нормально замкнутые контакты герконов 1-10 герконы 11 и 41, цифра "1" индикаторной лампы 79; (+) источника 80 питания. Параллельно этой цепи через геркон 11 и цифру "0" индикаторной лам-. пы 78 замкнется вторая цепь, в результате чего обеспечится индикация цифры "0". Таким образом, на блоке индикации будет светиться цифра "10" °

Аналогично работает устройство при остановке магнита в зоне срабатывания других герконов. Например, при срабатывании геркона 17 на блоке индикации появится цифра "16",при срабатывании геркона 28 — цифра "27" и т.д.

Аналогично работает устройство при движении геркона в противоположную сторону.
