Реферат



Изобретение может быть использовано для закрепления точек нивелирной и полигонометрической сети и позволяет повысить надежность и эксплуатационные возможности реперамарки . Для этого в выступе корпуса выполнено отверстие квадратного сечения для пропуска выдвижного стержня с плоскокруглой рабочей головкой при геодезических работах. Выдвижение и фиксация стержня производится винтовым поршнем со штоком через упорную шайбу. На боковой поверхности головки высверлено глухое отверстие для установки съемного стержня , служащего визирной целью. 4 ил.

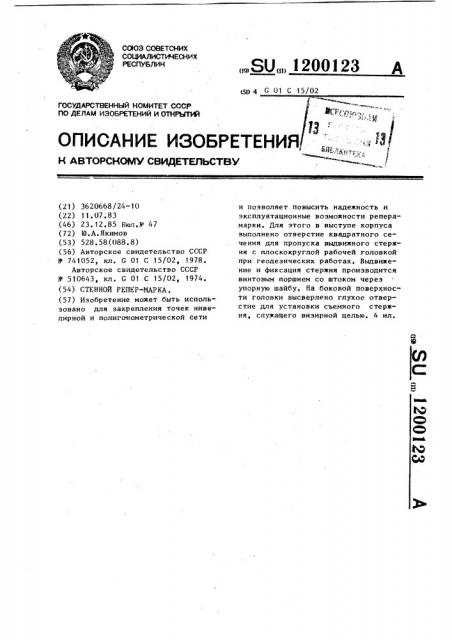

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (511 4 G О1 С 15/02

ТЗ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3620668/24-10 (22) 11.07,83 (46) 23.12.85 Бюл.Р 47 (72) Ю.A.Якимов (53) 528.58(088.8) (56) Авторское свидетельство СССР

У 741052, кл. G 01 С 15/02, 1978.

Авторское свидетельство СССР

У 510643, кл. С 01 С 15/02, 1974. (54) СТЕННОЙ РЕПЕР-МАРКА, (57) Изобретение может быть использовано для закрепления точек нивелирной и полигонометрической сети

ÄÄSUÄÄ 1200123 A и позволяет повысить надежность и эксплуатационные возможности реперамарки. Для этого в выступе корпуса выполнено отверстие квадратного сечения для пропуска выдвижного стержня с плоскокруглой рабочей головкой при геодезических работах. Выдвижение и фиксация стержня производится винтовым поршнем со штоком через упорную шайбу, На боковой поверхности головки высверлено глухое отверстие для установки съемного стержня, служащего визирной целью. 4 ил.

1200123

Изобретение относится к геодезическому приборостроению, в частности, к устройствам для закрепления то-. чек нивелирной и полигонометрической сети — стенным реперам-маркам закрытого типа.

Цель изобретения — повышение надежности и расширение эксплуатационных возможностей.

На фиг.1 приведена принципиальная 10 схема предлагаемого репера в закрытом нерабочем положении на фиг.2— репер, вид с торца; на фиг.3 — репер в рабочем положении; на фиг.4 — сечение А-А на фиг.3 (показан съемный 15 стержень, служащий для ориентировки на него теодолита и т.д.).

Устройство содержит полый корпус

1 с выступом, выполненным с отверстием квадратного сечения для пронус- 20 ка выдвижного стержня 2 с плоскокруглой рабочей головкой, на боковой новерхности.которой высверлено глухое отверстие 3, предназначенное для установки съемного стержня 4, служаще- 25 го визирной целью. Выдвижной стержень квадратного сечения снабжен упорной шайбой 5. Выдвижение и фиксация стержня производятся винтовым: поршнем 6, вращение на цинтовой пор- 30 шень передается через шайбу 7, зафиксированную на винтовом поршне штифтом 8, Шайба 7 имеет глухие отверстия 9 для закрепления на них ключа. Корпус закрывается крышкой 10.

Репер собирают в следующей последовательности.

В корпус 1 вставляют стержень 2, на конец которого навертывают упорную шайбу 5, резьбу ее раскернивают. 3а- 40 тем в осевое отверстие выдвижного стержня 2 вставляют винтовой поршень

6 и ввертывают в имеющуюся в корпусе резьбу до выхода его конца из кольцевого углубления в рабочей головке выдвижного стержня 2. Затем .надевают на конец штока винтового поршня 6 шайбу 7 с отверстиями для ключа и фиксируют ее на штоке винтового поршня штифтом 8. После выполнения этих работ и проверки качества сборки корпус закрывают крышкой 10.

Репер устанавливают в несущие стены или фундаменты зданий и сооружений.

При производстве геодезических работ репер в рабочее положение устанавливают следующим образом. Вращая ключем шайбу 7, выдвигают рабочую головку репера до упора, причем фиксация выдвижного стержня 2 с рабочей головкой производится винтовым поршнем 6 через упорную шайбу 5 и в зависимости от проводимых геодезических работ или устанавливают рейку на рабочую головку, или устанавливают стержень 4.

Стенной репер надежен и долговечен, так как резьбовое соединение изолировано от загрязнения и повреждения, а рабочая поверхность репера в нерабочем положении полностью закрыта плоскостью стены и головка стержня служит крышкой.

Формула изобретения

Стенной репер-марка, содержащий полый корпус с выступом и внутренней нарезкой, выдвижной стержень с упорной шайбой и рабочей головкой, о тл и ч а ю шийся тем, что, с целью повышения его надежности и расширения эксплуатационных возможностей, корпус снабжен винтовым поршнем со штоком, выступ корпуса выполнен с отверстием квадратной формы, выдвижной стержень выполнен квадратного сечения с отверстием для штока винтового поршня и закреплен в выступе корпуса с воэможностью перемещения, а боковая поверхность рабочей головки снабжена отверстием для установки инструмента.

1200123

1 2001 23

ВНщщй Заказ 7856/46 Тираж 650 Подписное

Филиал ППП "Патент", r.Ужгород, ул. Проектная, 4
