Реферат



% |20046

Класс 42п, |l, СССР

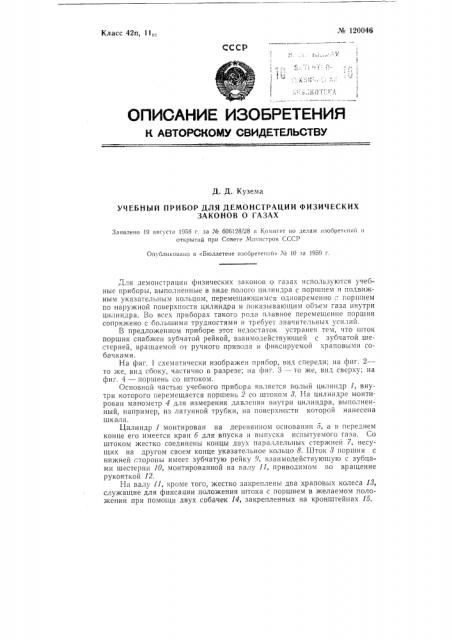

I (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д. Д. Кузема

УЧЕБНЫЙ ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ФИЗИЧЕСКИХ

ЗАКОНОВ О ГАЗАХ

Заявлено !9 августа 1988 г. за 1Ге 808128/28 в Когиитет ио зелаги изобретении открытий при Совете Ми,шстров СССР

Опубликовано в «Бюллетене изобретен:ii» Xo10 :за 1959 г.

Для демонстрации физических законов о газах используются учебные приборы, выполненные в виде полого цилиндра с поршнем и подвижным указательным кольцом, перемещающимся одновременно," поршнем по наружной поверхности цилиндра и показывающим объем газа внутри цилиндра. Во всех приборах такого рода плавное перемещение поршня сопряжено с большими трудностями и требует значительных усилий.

В предложенном приборе этот недостаток устранен тем, что шток поршня снабжен зубчатой рейкой, взаимодействующей с зубчатой шестерней, вращаемой от ручного привода и фиксируемой «раповыми собачками.

На фиг. схематически изображен прибор, вид спереди; на фиг. 2— то же, вид сбоку, частично в разрезе; на фиг. 3 — то же, вид сверху; на фиг. 4 — поршень со штоком.

Основной частью учебного приоора является полый цилиндр l, внутри которого г|еремещается поршень 2 со штоком 8. На цилиндре монтирован манометр 4 для измерения давления внутри цилиндра, выполненный, например, из латунной трубки, на поверхно,"ти которой нанесена шкала.

Цилиндр 1 монтирован на деревянном основании 5, а в переднем конце его имеется кран б для впуска и выпуска испытуемого газа. Со штоком жестко соединены концы дву«параллельных стержней 7, несущих на другом своем конце указательное кольцо 8. Шток 3 поршня с нижней стороны имеет зубчатую рейку 9, взаимодействующую с зубцами шестерни 10, монтированной на ва;» 11, приводимом во вращение рукоятко" 12.

Ela валу il, кроме того, жестко закреплены два храповых колеса 18, служащие для фиксации положения штока с поршнем в желаемом положении при помощи двух собачек 14, закрепленных на кронштейнах 15. № 120046

Предмет нзоб ретения

Учебный прибор для демонстрации физических законов о газах, выполненный в виде соединенного с манометром полого цилиндра с поршнем и подвижным указательным кольцом, о тл и ч а ю щи и с я тем, что, с целью плавного и легкого перемещения поршня, шток последнего снабжен зубчатой рейкой, взаимодействующей с зубчатой шестерней, вращаемой от ручного привода и фиксируемой храповыми собачками.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман fp. !75

Информационно-издательский отдел, Объем 0,34 и. л. Зак. 3627

Подп. к печ. 27Х-59 r.

Тираж 785 Цена 50 коп.

Типография Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Петровка, 14.

Для лучшего сцепления с шестерней зубья штока прижимаются сверху прижимным роликом 1á, свободно вращающимся на неподвИжной оси 17 Вращением рукоятки 12 достигается плавное и легкое поступательно-возвратное перемещение поршня в цилиндре.

Прибор в особенности пригоден для демонстрации закона БойляМариотта.
