Реферат



УСТРОЙСТВО ДЛЯ ЭКРАНИРОВАНИЯ И ГЕРМЕТИЗАЦИИ ДВЕРНЫХ ПРОЕМОВ, ПРЕИМУЩЕСТВЕННО РАДИОЭЛЕКТРОННЫХ ШКАФОВ, содержащее сопрягаемые поверхности, магнитопровод , закрепленный на одной из сопрягаемых поверхностей по ее периметру , и выполненный в виде постоянного магнита и полюсных наконечников, размещенных с возможностью образования между ними полости, заполненной ферромагнитной жидкостью, отличаю щ е е с я тем, что, с целью конструкции и повышения надежности экранирования, постоянный магнит выполнен в виде полосы из магнитоэласта , а полюсные наконечники - в виде упругих изогнутых пластин, установленных одна навстречу другой, одни концы которых жестко соединены с постоянным магнитом, а на других концах выполнены поперечные надрезы, образующие лепестки

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s<)s Н 05 К 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ lO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

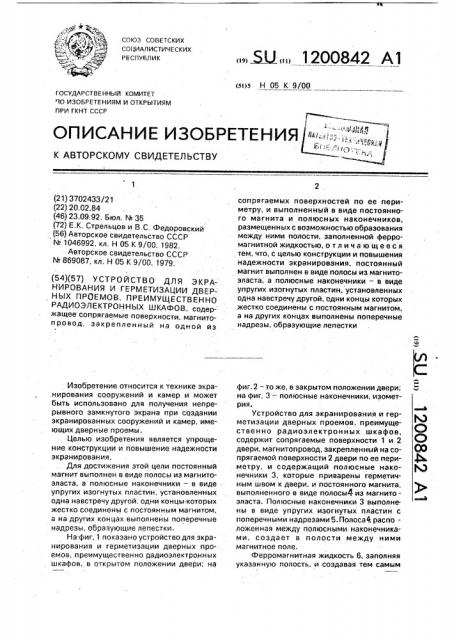

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3702433/21 (22) 20.02.84 (46) 23.09.92. Бюл. ¹ 35 (72) Е,К. Стрельцов и S Ñ. Федоровский (56) Авторское свидетельство СССР

N 11004466999922, кл. Н 05 К 9/00, 1982.

Авторское свидетельство СССР

¹ 869087, кл, Н 05 К 9/00, l979. (54)(57) УСТРОЙСТВО ДЛЯ ЭКРАНИРОВАНИЯ И ГЕРМЕТИЗАЦИИ ДВЕР-

НЫХ ПРОЕМОВ, ПРЕИМУЩЕСТВЕННО

РАДИОЭЛЕKTPOHHblX LUКАФОВ, содер- жащее сопрягаемые поверхности, магнитопровод, закрепленный на одной йз

Изобретение относится к технике экра.нирования сооружений и камер и может быть использована для получения непрерывного замкнутого экрана при создании экранированных сооружений и камер, имеющих дверные проемы.

Целью изобретения является упрощение конструкции и повышение надежности экранирования, Для достижения этой цели постоянный магкит выполнен в виде полосы из магнитоэласта, а полюсные наконечники — в виде упругих изогнутых пластин, установленных одна навстречу другой, одни концы которых жестка соединены с постоянным магнитом, а на других концах выполнены поперечные надрезы, образующие лепестки, На фиг. 1 показано устройство для экранирования и герметизации дверных про-. емов, преимущественно радиоэлектронных шкафов, в открытом положении двери; на

„„ЯЦ „„1200842 А1 сопрягаемых поверхностей по ее периметру, и выполненный в виде постоянного магнита и полюсных наконечников, размещенных с возможностью образования между ними полости, заполненной ферромагнитной жидкостью, о т л и ч а ю щ е е с я тем, что, с целью конструкции и повышения надежности экранирования, постоянный магнит выполнен в виде полосы из магнитоэласта, а полюсные наконечники — в виде упругих изогнутых пластин, установленных одна навстречу другой, одни концы которых жестко соединены с постоякным магнитом, а на других концах выполнены поперечные надрезы, образующие лепестки фиг.2 — то же, в закрытом положении двери; на фиг. 3 — полюсные наконечники, изометрия.

Устройство для экранирования и герметизации дверных проемов, преимущественно радиоэлектронных шкафов, содержит сопрягаемые поверхности 1 и 2 двери, магнитопровод, закрепленный на сопрягаемой поверхности 2 двери по ее периметру, и содержащий полюсные наконечники 3, которые приварены герметичкым швом к двери, и постоянного магнита, выполненного в виде полосы4 из магнитоэласта. Полюсные наконечники 3 выполнены в виде упругих изогнутых пластин с поперечными надрезами 5. ПолосаФ, расположенная между полюсными наконечниками, создает в полости между ними магнитное поле..

Ферромагнитная жидкость 6, заполняя указанную полость, и создавая тем самым

1200842 непрерывный магнитппровод, удерживаетг:я магнитным полем полосы 4 из магнитоэласта, при этом наибольшая напряженность магнитного поля создается между концами полюсных наконечников 3. Полоса 4 из магн.итоэласта имеет разноименные полюса в поперечном направлении.

При закрытой двери полюсные наконечники 3, выполненные упругими и имеющие поперечные надрезы 5, изгибаются, копируя неровности и непараллельности сопрягаемой поверхности 1, а ферромагнитная жидкость 6, соп рикасаясь с поверхностью 1, заполняет все ее микронеровности, создавая тем самым непрерывный и надежный электрический и магнитный контакт между сопрягаемыми поверхностями, Кроме того, при изгибе полюсных наконечников 3 происходит вытеснение ферромагнитной жидкости 6 в зону контакта, что обеспечивает увеличение площади контакта, а, следовательно, и повышает надежность экранирования. Ферромагнитная жидкость, вытесненная иэ полости, удерживается магнитным полем во внутрь созданной замкнутой магнитной цепи, состоящей из полосы 4, полюсных наконечников 3, ферромагнитной жидкости 6 и части сопрягаемой поверхности 1.

Наличие замкнутого магнитного поля во вновь созданном при закрывании двери ? магнитопроводе определяет появление нормального к поверхности 1 удерживаю5 щего усилия.

При соответствующем подборе характеристик ферромагнитной жидкости 6 и полосы 4 из магнитоэласта. развиваемая прижимающая сила преодолевается мы10 шечным усилием оператора при открывании двери.

При открывании двери. созданная магнитная цепь разрывается, полюсные

15 наконечники 3 принимают свою первоначальную форму, ферромагнитная жидкость, вытесненная из полости, возвращается в полость, эа счет образования более сильного магнитного поля между концами полюс20 ных наконечников, и устройство переходит в исходное состояние (фиг. 1).

При использовании данного технического решения значительно упрощается конструкция устройства из-за отсутствия

25 крепежных деталей и полосы из немагнитного материала, повышается надежность зкранирования при значительных технологических непараллельностях сопрягаемых поверхностей.
