Устройство для подачи смазочно-охлаждающей жидкости (сож) при шлифовании

Устройство для подачи смазочно-охлаждающей жидкости (сож) при шлифовании

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПОДАЧИ СМАЗОЧНО-ОХЛАВДАЩЕЙ ЖИДКОСТИ (СОЖ) ПРИ ШЛИФОВАНИИ, содержащее сопло для подачи СОЖ в зону резания, источник сжатого воздуха при создании зоны разряжения, элементы отклонения воздушныхiпотоков, расположенные по торцам и периферии шлифовального , а также элементы отвода указанных потоков, отличающееся тем, что, с целью повышения эффективности охлаждения, элементы отвода воздушных потоков выполнены в виде уста новленных по торцам круга эжекторных насадков со сквозной центральной полостью и связанными с ней наклонными каналами, соединенными с источником сжатого воздуха, при этом полость насадка выполнена расширяющейся к шлифовальному кругу с выходом на ее торцы. (/) ю ел

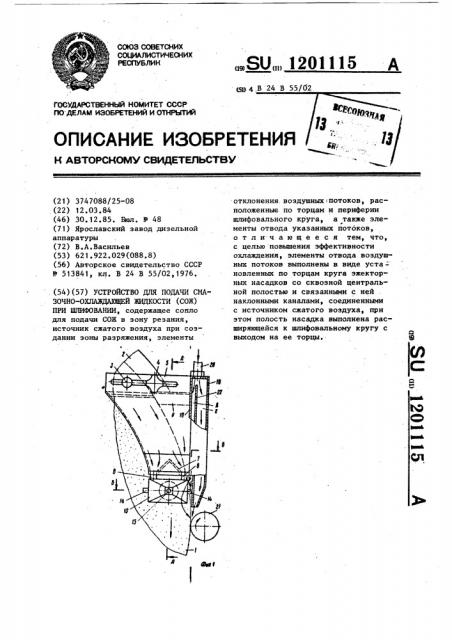

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4,В 24 В 55/42

ОПИСАНИЕ ИЗОБРЕТЕ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3747088/25-08 (22) 12.03.84 (46) 30.12.85. Бюл. Р 48 (7 1) Ярославский завод дизельной аппаратуры (72) В.А.Васильев (53) 621.922.029(088.8) (56) Авторское свидетельство СССР

В 513841, кл. В 24 В 55/02,1976. (54) (57) УСТРОЙСТВО ДЛЯ ПОДАЧИ CMA3osHo-О АждА @ВЙ mnKoc TH (con)

ПРИ ШЛИФОВАНИИ, содержащее сопло для подачи СОЖ в зону резания, источник сжатого воздуха при создании эоны разряжения, элементы

ÄÄSUÄÄ 3201115 A отклонения. воздушных потоков, расположенные по торцам и периферии шлифовального круга, а также элементы отвода указанных потоков, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности охлаждения, элементы отвода воздушных потоков выполнены в. виде уста: новленных по торцам круга эжекторных насадков со сквозной центральной полостью и связанными с ней . наклонными каналами, соединенньяи с источником сжатого воздуха, при этом полость насадка выполнена расширяющейся к шлифовапьному кругу с выходом на ее торцы, 1 1

Изобретение относится к обработке материалов резанием и может быть использовано при шлифовании деталей с применением смазочно-охлаждающей жидкости (СОЖ).

Целью изобретения является повышение эффективности охлаждения за счет увеличения степени разряжения на торцах круга.

На фиг. 1 изображено предлагаемое устройство, общий вид, на фиг. 2 — разрез А-А на фиг. 1, на фиг. 3 — разрез Б-Б на фиг. 1.

Шлифовальный круг 1 защищен кожухом 2, на котором закреплен с помощью осей 3 и винтов 4 корпус

5 устройства воронкообразной формы, Корпус 5 снабжен клиновыми рассекателями 6 и 7 воздушного потока, двумя парами трубок 8, изогнутых под прямыми углами и распо-. ложенных симметрично торцам круга

1. В передней части клинового рассекателя б вышлифована выемка по форме периферии круга 1. На трубки 8 вставлены отверстиями 9 две эжекторные насадки 10 до касания их центральных полостей 11 торцовых поверхностей круга 1 и закреплены винтами 12.

В эжекторных насадках 10 выпол нены наклонные каналы 13, которые соединены через трубопроводы 14 с источником сжатого воздуха и каналом 15, сообщающимся с центральной полостью 11. На боковых поверхностях 16 корпуса 5 установлены прокладки 17, прилегающие к торцовым поверхностям круга 1. На стенке 18 корпуса 5 закреплено сопло

19 для подачи СОЖ через штуцер 20 . на круг 1 и заготовку 21. Ширина выходной щели сопла на 3-5 мм больше высоты круга 1. Внутри сопла

19 выполнена перегородка 22 для разделения потока СОЖ.

Устройство работает следующим образом.

При вращении шлифовального круга

1 между ним и кожухом 2 образуется воздушный поток, движущийся по направлению вращения круга 1. Воздушные потоки с торцов круга подаются в полости В и Г воронкообразного корпуса 5 устройся ва. Воздушный поток с периферии круга 1 отбрасывается в полости 8 и Г корпуса

5 клиновым рассекателем 6 ° Попаданию воздуха с торцов круга 1 в зону

2011 15 2 резания препятствуют прокладки 17, закрепленные на боковых поверхностях 16 корпуса 5. Далее воздух направляется клиновыми рассекателяии

7 на две пары трубок 8 и подается в отверстия 9 и каналы 13 эжекторных насадок 10. Кинетическая скорость потоков воздуха, выходящих из наклонных каналов 13 эжекторных насадок 10, создает разряжение воздуха в центральных каналах 15 и центральных полостях 11, выполненных расширяющимися к торцаи круга. Улучшению про" качки воздуха из полостей 8 и Г корпуса 5, а также созданию пониженного давления воздуха в центральных по5

1О

15 лостях 11 способствует подача сжатого воздуха по трубопроводам 14 в наклонные каналы 13 эжекторных насадок 10.

СОЖ подается через штуцер 20 в сопло 19 закрепленное на стенке

18 корпуса 5. Перегородка 22 сопла

19 разделяет жидкость на два потока.

Один поток СОЖ по полости Д направ20 5 ляется на периферию круга, отсекая

55 воздух, частично проникший через зазоры в корпусе 5, от зоны резания.

Другой поток СОЖ направляется по полости / в зону резания, смазывая и охлаждая круг 1 и заготовку 21.

За счет пониженного давления воздуха в полостях 11 и пороговых каналах круга 1, сообщающихся с ниии, происходит проникновение СОЖ по пороговым каналам вглубь круга и транспортирование ее кругом в зону резания.

По мере износа 1 зазор между ним и рассекателем 6 увеличивается, поэтому устройство перемещается к кругу по продольным паэам в верхней части корпуса 5-и закрепляется винтами 4.

Предлагаемое устройство для подачи СОЖ использует энергию воздушных потоков, окружающих вращающийся круг, для получения разряжения на торцах круга. СОЖ засасывается частично в пороговые каналы круга и на— правляется им непосредственно в зону резания, что улучшает смазочное и охлаждающее действие СОЖ на круг и деталь. В результате повышаются стойкость круга между правками, съем металла в единицу времени и производительность обработки. Эффективность работы устройства повышается с увеличением окружной скорости шлифовального круга.
