Реферат



МЕХАНИЧЕСКИЙ ПРЕСС-АВТОМАТ, содержащий станину, ползун, смонтированный на основании с возможностью возвратно поступатель-ного перемещения в горизонтальном направлении, несущие рабочие органы, плиту с обрабатьтающими инструментами, установленную на нащ)авлякнцих KOJjoHKax, закрепленных в ползуне с возможностью возвратно-поступательного перемещения в вертикальном направлении, преобразующий механизм, имекнций приводной вал, несупр1й эксцентрик горизонтального перемещения ползуна и кулачок , ползушку, установленную в направляющих с возможностью перемещения в горизонтальном направлении и взаимодействия с кулачком, обойму, связывающую эксцентрик с направлякнцими колонками, о т л и ч а ю щ и йс я тем, что, с целью расширения технологических возможностей, обойkn ма установлена на станине с возможностью взаимодействия с направляющими колонками, а эксцентрик смонтирован на приводном валу с возможностью регулировочного поворота относительно кулачка.

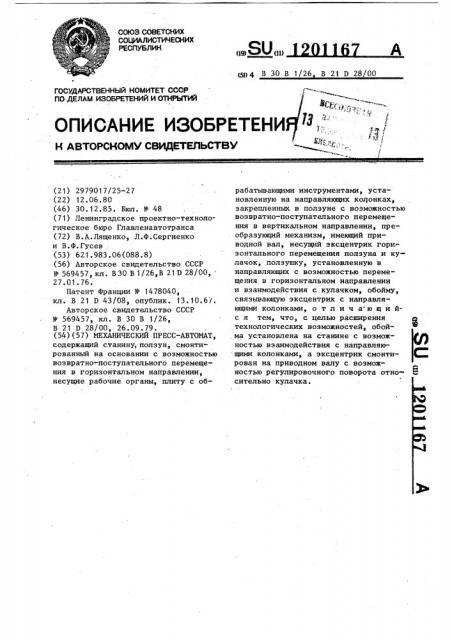

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2979017/25-27 (22) 12.06.80 (46) 30. 12.85. Бюл. ¹ 48 (71) Ленинградское проектно-технологическое бюро Главленавтотранса (72) В.А.Лященко, Л.Ф.Сергиенко и В.Ф.Гусев (53) 621,983.06(088.8) (56) Авторское свидетельство СССР № 569457, кл. B30 В 1/26,B 21Э 28/00, 27.01.76.

Патент Франции № 1478040, кл. В 21 D 43/08, опублик. 13.10.67.

Авторское свидетельство СССР № 569457, кл. В 30 В 1/26, В 21 D 28/00, 26.09 ° 79. (54)(57) МЕХАНИЧЕСКИЙ ПРЕСС-АВТОМАТ, содержащий станинулюлзун, смонтированный на основании с возможностью возвратно-поступательного перемещения в горизонтальном направлении, несущие рабочие органы, плиту с об(51) < В 30 В 1/26 В 21 D 28/00 рабатывающими инструментами, установленную на направляющих колонках, закрепленных в ползуне с возможностью возвратно-поступательного перемещения в вертикальном направлении, преобразующий механизм, имеющий приводной вал, несущий эксцентрик гори.зонтального перемещения ползуна и кулачок, ползушку, установленную в направляющих с возможностью перемещения в.горизонтальном направлении и взаимодействия с кулачком, обойму, связывающую эксцентрик с направляющими колонками, о т л и ч а ю щ и йс я тем, что, с целью расширения а технологических возможностей, обойма установлена на станине с возможностью взаимодействия с направляющими колонками, а эксцентрик смонтирован на приводном валу с возможностью регулировочного поворота относительно кулачка.

1201167

ВНИИПИ Заказ 8327 Тираж .633 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к оборудованию для холодной штамповки и.может быть использовано для производства деталей из полосового и ленточного материала. 5

Цель изобретения — расширение технологических возможностей,. механического пресса-автомата.

На чертеже изображена кинематическая схема механического пресса автомата.

Механический пресс-автомат содержит станину 1, приводной вал 2, связанный с приводом 3, ползун 4, 1 ,установленный с возможностью пере- . 15 мещения в горизонтальном направлении и несущий матрицу 5 и ползун 6, приводимый в движение от копира 7, закрепленного на станине 1, плиту 8, установленную на направляющих колон- 20 ках 9. Колонка 9 смонтирована в ползуне 4 с возможностью перемещения в вертикальном направлении. На плите 8 закреплены подпружиненные прижимы

10 и пуансон 1 1. На колонках 9 зак- 25 реплены горизонтально направляющие

12, в которых с возможностью перемещения установлены ползушки 13 преобразующего механизма, включающего в себя также приводной вал 2, эксцентрик 14 и кулачки 15. Позицией 16 обозначен материал. На станине 1 смонтирована обойма 17, охватывающая эксцентрик 14 и взаимодействующая с направляющими колонками 9. Позицией 18 обозначен зажим. Эксцентрик 14 установлен на валу с возможо ностью поворота на 180 относительно кулачка 15.

Механический пресс-автомат работает следуюШим образом.

Привод 1 вращает приводной вал 2 с эксцентриком 14 и кулачками I5.

Эксцентрик 14 приводит в возвратнопоступательное движение ползун 4, а кулачки 15 перемещают ползушки 13 по направляющим 12, которые перемещают колонки 9 с плитой 8 в вертикальном направлении.

Ползун 6 при взаимодействии с -копиром 7 перемещается в вертикальном направлении относительно матрицы 5.

При перемещении плиты 8 прижимы 10 прижимают материал 16 к матрице 5, а пуансон 11 осуществляет обработку материала 16.
