Реферат



УСТРОЙСТВО ДЛЯПАКЕТИРОВАНИЯ МЕТАЛЛОЛОМА по авт.св. 856854, отличающееся тем, что, с целью повьшения надежности и долговечности , оно снабжено кронштейном , шарнирно соединенным с одним из секторов, а одна из ползушек соединена с этим кронштейном. IS fS nt Од СО 7J

СООЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (И) (59 4 В 30 В 9/32

OIlHCAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю 9

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

А0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 856854 (21) 3718378/25-27 (22) 29.03.84 (46) 30,12.85 Вюл.й 48 (71) Азовское головное конструкторское. бюро кузнечно-прессового оборудования и автоматических линий (72) Ю.А.Касьян (53) 621. 97 (088. 8) (56) Авторское свидетельство СССР

У 856854, кл. В 30 В 9/32, 30.08.79. (54) (57) YCTPOACTBO ДЛЯ ОАКЕТНРОВАНИЯ МЕТАЛЛОЛОМА по авт.св.9 856854 ° о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности, оно снабжено кронштейном, шарнирно соединенным с одним из секторов, а одна из ползушек соединена с этим кронштейном.

Изобретение отйосится к обработке металлов давлением и может быть использовано при создании паквтировочных прессов..

Цель изобретения — повышение надежности и долговечности устройства путем устранения перекосов ползуна при эксцентричной нагрузке.

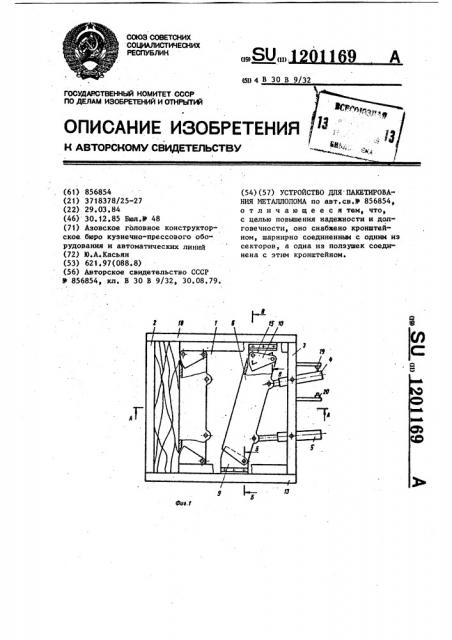

На фиг.1 изображено устройство для пакетирования металлолома; на фиг.2 — разрез А-А на фнг. 1; на фиг.З вЂ” разрез Б-Б на фиг.1; на фиг.4 — разрез В-В на фиг.1.

Устройство для пакетирования металлолома состоит из йрессовой камеры 1 с передней стенкой 2 и траверсой 3, в которой шарнирно закреплены гидроцилиндры 4 и 5 привода полэуна 6. По краям полэуна 6 на осях 7 и 8 шарнирно установлены секторы 9 и 10. На секторе 9 неподвижно закреплена полэушка 11, имеющая возможность передвигаться в направляющей 12, закрепленной на боковой стенке 13 .прессовой камеры 1

С сектором 10 посредством оси 14 шарнирно соединен кронштейн 15 с неподвижно установленной на нем ползушкой 16, имеющей B03HoKHocTb пере- мещения в направляющей 17, которая закреплена на стенке 18 прессовой камеры 1. На траверсе 3 при помощи кронштейнов установлены путевые командоаппараты 19 и 20.

Устройство работает следующим образом.

В прессовую камеру 1 загружают металлолом. Ползун 6 уплотняет ме201169 2 таллолом своими краями под действием поочередной .работы гидроцилиндров

4 и 5. При включении гндроцилиндра

5 сектор 9 с закрепленной на нем

5 ползушкой 11 движется прямолинейно вдоль направляющей 12, а ползун 6 при этом поворачивается в шарнирах

7,8 и 14. После остановки гидроцилиндра 5 в работу включается гидроцкпиндр 4. В этом случае кронштейн

15 с ползушкой 16 движется прямоли- нейно в направляющей 17, а ползун 6 поворачивается в шарнирах 7,8 и 14.

Попеременное поджатие лома краями ползуна 6 может осуществляться в автоматическом режиме от командоаппаратов 19 н 20. Включение командоаппаратов производится гидроцилиндром 4 при его качании в процессе рабочего

20 хода ползуна 6. Командоаппарат 19 .включает гидроцилиндр 4, а командоаппарат 20 — гидроцнлиндр 5. При возникновении эксцентричной нагрузки на ползун (силы P на фиг.2), возника. 25 ющий момент передается через секторы, 9 и 10, кронштейн 15, нолзушки 11 и

16 и воспринимается направляющими

12 и 17 боковых стенок пресс-камеры.

Тем самым исключается перекос пол30 зуна 6 и возможность его заклинивания вследствие попадания прессуемого матариала в зазор между днищем пресскамеры и полэуном, Экономический эффект от внедрения предлагаемого устройства обеспечивается эа счет повышения надежности и долговечности устройства и уменьшения ремонтных затрат.

1201169

Ю-EnoApaymo

1О 1Х 17

Е- 6по1ернуто ф08. 8
