Реферат



1. СПОСОБ ИЗГОТОВ.ПЕНИЯ МЕТАЛЛИЧЕСКИХ ВИТЫХ ИЗДЕЛИЙ путем предварительной свивки элементов изделия , развивки их с разведением и окончательной свивки элементов с сердечником , отличающийся тем, что, с целью повышения производительности , предварительно элементы свивают с технологическим сердечником . 2.Способ ПОП.1, отличающийся тем, что предварительно элементы свивают двойной круткой. 3.Способ ПОПП.1 и2, отличающийся тем, что после развивки элементы концентрично группируют по числу слоев изделия, а затем свивают последовательно один слой за другим.

С01ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1% (1!)

158 4 > 0 07 В 3/00

ГОСУДАРСТВЕККЬЮ КОМИТЕТ СССР

ПО Д ."ЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

1 Т! ;1(Я (21) 3664318/28-27 (22) 12.09.83 (46) 30.12.85. Бюл. В 48 (72) Г.В.Сенягин

;(53) 677.71.057.4(088.8) (56) Авторское свидетельство СССР

М 1041610,кл. О 07 В 3/00, 01.04.81. (54)(57) 1. СПОСОБ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКИХ ВИТЫХ ИЗДЕЛИЙ путем предварительной свивки элементов изделия, развивки их с разведением и окончательной свивки элементов с сердечником, отличающийся тем, что, с целью повыщения производительности, предварительно элементы свивают с технологическим сердечником.

2. Способ по п.1, о т л и ч а юшийся тем, что предварительно элементы свивают двойной круткой.

3. Способ по пп.1 и 2, о т л и— ч а ю шийся тем, что после развивки элементы концентрично группируют по числу слоев изделия, а затем свивают последовательно один слой за другим .

1201381. внКИПИ Заказ 7967/27 Тираж 348 Подписное филиал ППП Патент", r.Ужгород, ул.Проекткая, 4

Изобретение относится к канатному производству и касается, в частности, технологии послойной свивки элементов: металлических проволок, нитей, прядей. 5

Цель изобретения — повышение производительности процесса эа счет обеспечения возможности увеличения скорости. канатовьющей машины из-за уменьшения массы отдающих катушек.

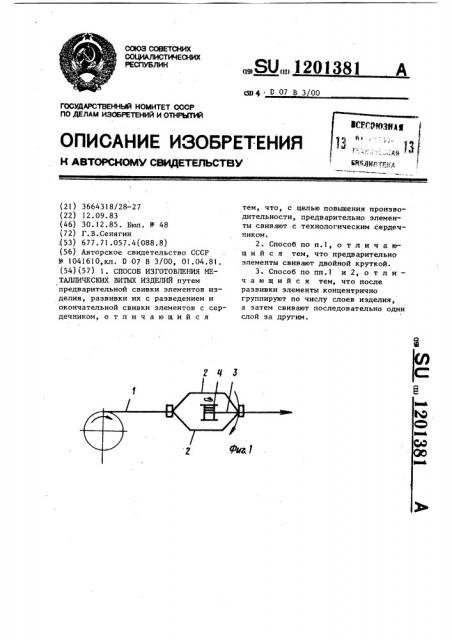

На фиг,1-4 схематично представле— ны варианты устройств для реализации данного способа.

На каиатовьющей машине двойного кручения свиваемые элементы 1 наклады- 15 вают на технологический сердечник 2 и свивают в технологическую. структуру 3, которую затем развивают, элементы 1 разводят, технологический сер. дечник 2 наматывают на приемную катушку 4, а элементы 1 повторно свивают с сердечником 5 изделия, сматываемым с катушки б.

Обе катушки (с технологическим сердечником 2 и сердечником 5 ) расположены в зоне разведения элементов

I. Технологический сердечник 2 может быть выполнен из резинового жгута, допускающего многократные перекруты

Ф при предварительной свивке технологической структуры 3 методом двойного кручения.

Для снятия упругих напряжений кручения в технологическом сердечнике 2 при намотке его на приемную катушку 4 могут быть применены известные технологические приемы, например открутка катушки 4 вокруг оси наматываемого технологического сердечника 2. Вариант реализации 1спосо ба, представленный на фиг.2, позволяет за один заход свивать несколько однонаправленных слоев элементов с одинаковыми шагами. Например, изделие имеет два навива из 6 и 12 проволок в каждом. Технологическая структура скручивается из 18 проволок, которые в зоне их ведения и повторной скрутки группируют по числу проволок в двух повивах.

Вариант реализации способа, представленный на фиг.3 позволяет за один проход свивать несколько однонаправленных или разнонаправленных слоев элементов с различными или

l одинаковыми шагами.
