Реферат



1. МОКРЫЙ ГАЗГОЛЬДЕР ПЕРЕМЕННОГО ОБЪЕМА, включающий резервуар , колокол, внешний газопровод, стояк для подачи газ;з в газгольдер и газоподводящий короб, отличающийся тем, что, с целью повышения надежности и пожарои взрывобезопасности, сокращения расхода материалов и трудоемкости строительных работ, газоподводящий короб установлен в стенке резервуара на уровне днища и выполнен из двух участков: горизонтального сегментной формы, плоская часть которого образована днищем резервуара, и наклонного , расположенного под углом 35-60° к днищу и выполненного в виде усеченного конуса , расширенная часть которого приварена к горизонтальному участку и днищу, а узкая часть посредством переходной трубы соединена со стояком для подачи газа. 2. Газгольдер по п. 1, отличающийся тем, что он снабжен переходником, соединяющим газоподводящий короб с внешним газопроводом и выполненным в виде расширенного книзу усеченного конуса и плосколистовой детали, приваренной к нему со стороны, про (Л тивоположной стенке резервуара. Ю о о: о 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Р17 В 100 116 (lpga

ВИИИОТЕ"=

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOIVlV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3692555 23-26 (22) 09.11.83 (46) 30.12.85. Бюл. № 48 (71) Государственный проектный институт

«Днепрпроектстальконструкция» (72) С. М. Беспалов, Е. С. Долгинов, А. Ф. Мазяр, А. К. Упадышев, О. М. Фукс и Ю. В. Шевченко (53) 66.076.2 (088.8) (56) Веревкин С. И., Корчагин В. А. Газгольдеры. — М., 1966, с. 95 — 98. (54) (57) 1. МОКРЫЙ ГАЗГОЛЪДЕР ПЕРЕМЕННОГО ОБЪЕМА, включающий резервуар, колокол, внешний газопровод, стояк для подачи газа в газгольдер и газоподводящий короб, отличающийся тем, что, с целью повышения надежности и пожарои взрывобезопасности, сокращения расхода

Л0„„1201608 A материалов и трудоемкости строительных работ, газоподводящий короб установлен в стенке резервуара на уровне днища и выполнен из двух участков: горизонтального сегментной форм ы, плоская часть которого образована днищем резервуара, и наклонного, расположенного под углом 35 — 60 к днищу и выполненного в виде усеченного конуса, расширенная часть которого приварена к горизонтальному участку и днищу, а узкая часть посредством переходной трубы соединена со стояком для подачи газа.

2. Газгольдер по п. 1, отличающийся тем, что он снабжен переходником, соединяющим газоподводящий короб с внешним газопроводом и выполненным в виде расширенного книзу усеченного конуса и плосколистовой Q детали, приваренной к нему со стороны, противоположной стенке резервуара.

1201608

Изобретение относится к строительству, в частности к конструкции мокрого газгольдера переменного объема, и может быть применено как в однозвенных, так и в многозвенных газгольдерах независимо от их емкости.

Цель изобретения — повышение надежности и пожаро- и взрывобезопасности устройства, сокращение расхода материалов и трудоемкости строительных работ.

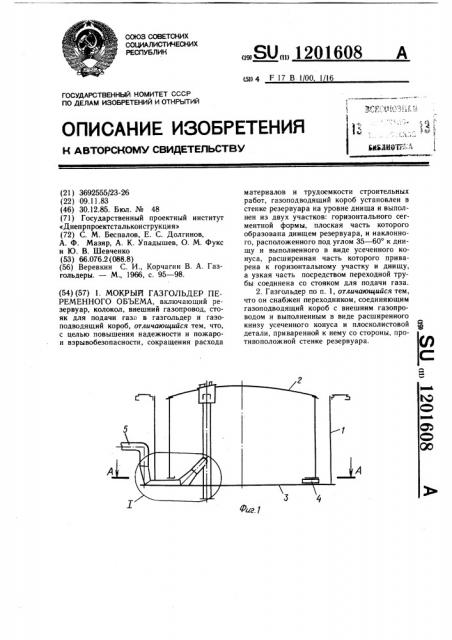

На фиг. 1 изображен мокрый газгольдер переменного объема, разрез; на фиг. 2 разрез А — А на фиг. 1; на фиг. 3 — узел 1 на фиг: 1 (условно показано сечением); на фиг. 4 — разрез Б — Б на фиг. 3; на фиг. 5 — вид В на фиг. 3; на фиг. 6 — раз- 15 рез à — Г на фиг. 3; на фиг. 7 — разрез

Д вЂ” — 3 на фиг. 3; на фиг. 8 — разрез Š— Е на фиг. 3; на фиг. 9 — разрез Ж вЂ” Ж на фиг. 3.

В газгольдере переменного объема с резервуаром 1 и колоколом 2, в нижнем положении опирающимся на скрепленные с днищем 3 прокладки 4, внешний газопровод 5 фасонным переходником, состоящим из участка конической оболочки 6 и плосколистовой детали 7, присоединен к газо- 2S подводящему коробу, состоящему из двух участков. Первый участок (горизонтальный) состоит из сегментов 8 и 9 цилиндрической трубы, приваренных сварными швами к днищу 3 и его выступу 10. Второй участок соединительного газопровода наклонен к днищу 3 под углом <= 35 — 60 и состоит из полого усеченного конуса 11, расширенная часть которого приварена к торцу сегмента 9 и днищу 3, и соосных с ним труб 12 и 13, присоединенных к стояку 14 для подачи газа. Стенка резервуара в месте прохода через нее сегмента 8 нажестчена усилительным листовым кольцом 15, а сегменты— ребром 16 и стыковой накладкой 17.

Газгольдер работает следующим образом.

Подача газа осуществляется через газопровод 5 и фасонный переходник в горизонтальный участок газоподводящего короба. Сечение последнего, состоящее из приваренных к днищу 3 сегментов 8 и 9, имеет форму, оптимально приспособленную к восприятию как внутреннего, так и наружного давлений (газ и вода), причем размеры сегмента выбираются по данным прочностных расчетов исходя из условия: высота сегмента должна быть меньше высоты прокладок 4 под колокол, а площадь сечения обеспечивать расчетную скорость прохождения газа.

Из горизонтального участка газ попадает в коническую часть второго участка и по трубам 12 и 13 в стояк 14. Угол наклона второго участка -= 35 — 60 является оптимальным с точки зрения уменьшения сопротивления движению газового потока.

Выполнение горизонтального участка составным (сегменты 8 и 9) позволяет изготовить на заводе газоподводящий короб двух отправочных марок, сведя его монтаж к введению марки с сегментом 8 в отверстие стенки, а марки с сегментом 9 — под опорное кольцо колокола. После установки в рабочее положение марки соединяют встык на остающейся накладке 17 и приваривают к днищу, что наряду с упрощением монтажа газоподводящего короба обеспечивает минимальные размеры отверстия в стенке резервуара и повышение надежности работы газгольдера в целом.

1201608

Узел Х

8 6-5 9

Фиг. Ф

Г-Г

1201608
