Устройство для испытания линейных конструкций на усталость при сложнонапряженном состоянии

Устройство для испытания линейных конструкций на усталость при сложнонапряженном состоянии

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ЛИНЕЙНЫХ КОНСТРУКЦИЙ НА УСТАЛОСТЬ ПРИ СЛОЖНОНАПРЯЖЕННОМ СОСТОЯНИИ, содержащее станину, две опоры, установленные на ней с возможностью изменения расстояния между ними, шарнирные захваты испытуемых конструкций , закрепленные на опорах, траверсу, предназначенную для соединения с испытуемой конструкцией. г домкрат-динамометр, закрепленный на станине и взаимодействующий с траверсой, и два рычага, предназначенные для консольного крепления на противоположных поверхностях испытуемой конструкции со смещением вдоль ее оси, отличающе ес я тем, что, с целью расширения видов напряженного состояния путем обеспечения нагружения констру1 ций знакопеременными крутящим и изгибающим моментами, а также упрощения устройства, концы рычагов шарнирно соединены с траверсой, установленной с возможностью поворота в плоскости , параллельной оси захватов, а устройство снабжено вторым дом (Л кратом-динамометром, взаимодейстС вующим с траверсой со стороны, противоположной первому домкратуQ динамометру. С 2. Устройство по n.t, о т л-ичающееся тем, что онос1габIs9 жено установленными на опорах силовозбудителями осевой нагрузки. | ОО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) с5ц4 С 01 N 3/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3764503/25-28 .(22) 04.07.84 (46) 30.12.85. Бюл, Р 48 (71) Институт строительной механики и сейсмостойкости им.К.С.Завриева .(72). Д.В.Эсаиашвили и Н.С,Меладзе (53) 620..178.3 (088.8) (56) Белубекян А.В. Экспериментальное исследование несущей способности из легкого железобетона при совместном действии изгиба и кручения °

Изв.АН Арм.ССР, сер, тех. наук, т.21, 1968, Ф 5. (54) (57) 1. УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ

ЛИНЕЙНЫХ КОНСТРУКЦИЙ НА УСТАЛОСТЬ

ПРИ СЛОЖНОНАПРЯЖЕННОМ СОСТОЯНИИ, содержащее станину, две опоры, установленные на ней с возможностью .изменения расстояния между ними, шарнирные захваты испытуемых конст,— рукций, закрепленные на опорах, траверсу, предназначенную для соединения с испытуемой конструкцией, домкрат-динамометр, закрепленный на станине и взаимодействующий с траверсой, и два рычага, предназначенные для консольного крепления на противоположных поверхностях испытуемой конструкции со смещением вдоль ее оси, о т л и ч а ю щ е е- с я тем, что, с целью расширения видов напряженного состояния путем обеспечения нагружения конструкций знакопеременными крутящим и изги" бающим моментами, а также упрощения устройства, концы рычагов шарнирно соединены с траверсой, установленной с возможностью. поворота в плоскости, параллельной оси захватов, а устройство снабжено вторым домкратом-динамометром, взаимодействующим с траверсой со стороны, противоположной первому домкратудинамометру.

2. Устройство по п.1 о т л-и— ч а ю щ е е с я тем, что оно снабжено установленными на опорах силовозбудителями осевой нагрузки.

12017

20

30

Изобретение относится к испытательной технике, а именно к устройствам для испытания линейных строительных конструкций на усталость при кручении с изгибом и постоянной осевой силе, Цель изобретения †. расширение видов напряженного состояния путем обеспечения.нагружения конструкций знакопеременнымн крутящим и изгибающим моментами, а также упрощение устройства.

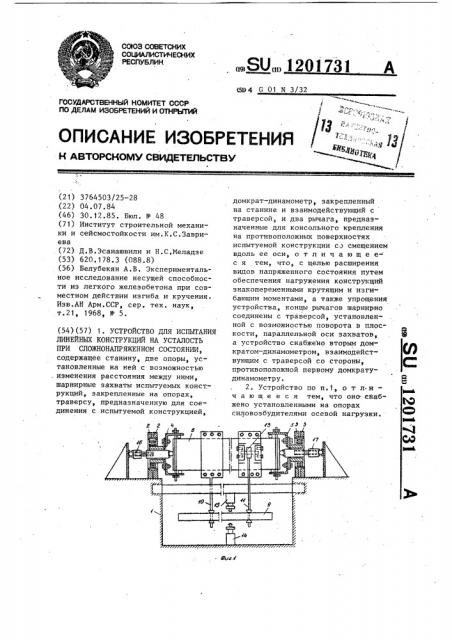

На фиг.1 изображена схема описываемого:устройства; на фиг.2— то же, .вид сверху.

Устройство содержит станину 1, две опоры 2 и 3, установленные на станине 1 с воэможностью изменения расстояния между ними, шарнирные захваты 4 и 5 испытуемой конструкции 6, закрепленные соответственно на опорах 2 и 3, рычаги 7 и 8, предназначенные для консольного закрепления на противоположных поверхностях испытуемой конструкции 6 со смещением вдоль ее оси, траверсу 9, соединенную тягами 10 и 11 и шарнирами 12 и 13 с воэможностью поворота ее в плоскости, параллельно оси захватов, домкратыдинамометры 14 и 15, закрепленные на станине 1 и взаимодействующие с траверсой 9 с противоположных ее сторон, а также силовозбудители 16 и 17 осевой нагрузки на испытуемую

31 3 конструкцию 6, которые установлены соответственно на опорах 2 и 3.

Устройство работает следующим образом.

Испытуемую конструкцию 6 закрепляют в завхватах 4 и 5. На противоположных поверхностях испытуемой конструкции 6 со смещением вдоль ее оси консольно и жестко устанавливают рычаги 7 и 8, концы которых с помощью тяг 10 и 11 и шарниров 12 и 13 соединяют с траверсой 9. При этом траверсу 9 поворачивают в плоскости, параллельной оси захватов 4 и 5, на заданный угол, который она образует с этой осью, Смещением рычагов 7 и 8 вдоль оси испытуемой конструкции 6 и поворота траверсы 9 относительно оси захватов 4 и 5 обеспечивают заданное соотношение между энакопеременными изгибающим и крутящим моментами, приложенными к испытуемой конструкции 6. Силовозбудители 16 и 17 нагружают испытуемую конструкцию 6 осевой силой. Приводят в действие домкраты-динамометры 14 и 15, периодически воздействующие с разных сторон на траверсу 9, с которой нагрузка последовательно через тяги 10 и 11 и рычаги 7 и 8 передается на испытуемую конструкцию 6, вызывая ее изгиб и закру« чивание по периодическому закону, Заказ 7997/44 Тираж 896 Подписное филиал НПП Патевт, г. Ужгород, ул.Проектная,4
