Проходной электромагнитный преобразователь

Проходной электромагнитный преобразователь

Иллюстрации

Показать все

Реферат



ПРОХОДНОЙ ЭЛЕКТРОМЛгаИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ, содержапщй две дифгференциально включенные коаксиальные измерительные обмотки, о т л и ч а ю щ и и с я тем, что, с целью повьше ния чувствительности к скачкам намагниченности в контролируемом объекте , он снабжен неферромагнитной электропроводящей втулкой с радиальным разрезом, размещенной между измерительными обмотками и коаксиально им. / 3 . N9 vl 4 Од

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 G 01 N 27/90

0ПИСАНИЕ .ИЗОБРЕТЕНИЯ

Я «™

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М Й

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

50 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3755 T30/25-28 (22) 2 f .06.84 (46) 30.12.85. Бюп. 11 48 (71 ) Ростовский научно исследовательский институт технологии машиностроения (72) Б. В.лаврентьев (53) 620.179.14 (088.8) (56) Авторское свидетельство СССР

Н 616575, кл, G 01 N 27/90, 1977.

Авторское свидетельство СССР

В 580497, кл. G 01 N 27/90, 1977.

„„SU„„1201746 А (54) (57) ПРОХОДНОЙ ЭЛЕКТРОМАГНИТНЫЙ

ПРЕОБРАЗОВАТЕЛЬ, содержащий две дифференциально включенные. коаксиальные измерительные обмотки, о т л и ч а юшийся тем, что, с целью повыше-, ния чувствительности к скачкам на магниченности в контролируемом обьекте, оН снабжен неферромагнитной электропроводящей втулкой с радиальным разрезом, размещенной между измерительными обмотками и коаксиально им.

1201746

Составитель П.Шкатов

Редактор Н.Горват Техред C..Мигунова Корректор В.Бутяга

Заказ 7998/45 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г,ужгород, ул. Проектная, 4

Изобретение относится к неразрушающему контролю и может быть использовано для структуроскопии ферромагнитных объектов путем измерения параметров скачков намагниченности 5 при перемагничивании контролируемых объектов.

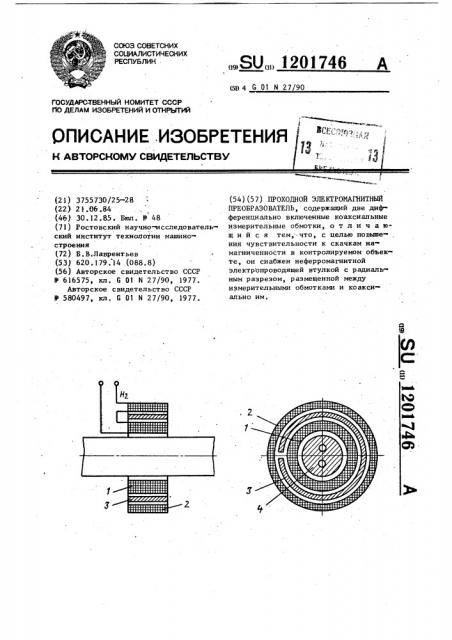

Цель изобретения - повышение чувствительности к скачкам намагниченности в контролируемом объекте. На чертеже представлен предложенный проходной электромагнитный преобразователь.

Проходной электромагнитный преобразователь состоит из двух дифференциально включенных коаксиальных измерительных обмоток 1 и.2 и размещенной между ними электропроводящей неферромагнитной втулки 3 с радиальным разрезом. Втулка 3 установлена 20 коаксиально с измерительными обмотками 2 и 3.

Числа витков измерительных обмоток и их эквивалентные радиусы выбираются таким образом, чтобы при номинапьных параметр ах контролируемо го, объекта выходное напряжение преобразователя бьдф мннимальиым.

:."УФлрвое баланса зависит от номинапьной „магнитной проницаемости 30 контролируемого изделия, его диаметра, а также частоты и напряженности магнитного поля перемагничиваиия и определяется экспериментально для конкретного контролируемого объекта 3 и режима контроля. Бапансировка достигается путем подбора числа витков внешней измерительной обмотки.

Проходной. электромагнитный преобразователь работает следующим об разом.

Конролируемый объект 4 размещают в полости измерительной обмотки 1 и. перемагничивают, например с помощью соленоида, питаемого переменным током (не показан), Напряжение на выходе преобразова» теля, обусловленное индукционным воздействием намагничивающего магнитного поля, незначительно и определяется отклонением параметров контролируемого сбъекта от номинапьных, Вместе с тем скачки намагниченности, обусловленные номинальными магнитными неоднородностями, наводят различные напряжения в из мерительных катушках 1 и 2. Этому дополнительно способствует неферромагнитная электропроводящая втулка 3, ослабляющая воздействие скачков намагниченности на измерительную катушку 2 в большей степени, чем на измерительную катушку i.

Радиальный разрез, выполненный во втулке 3, ослабляет ее экранирующий эффект, однако он необходим для эффективного перемагничивания контро лируемого объекта.

В целом использование электропроводящей немагнитной втулки с радиальным разрезом, размещенной между измерительными обмотками, позволяет повысить чувствительность контроля за сче т экранирующего. воздействия преимущественно на одну из измерительных обмоток.
