№ 120178

Класс la, 29

СССР 1

)»;

)1ВИ/ф

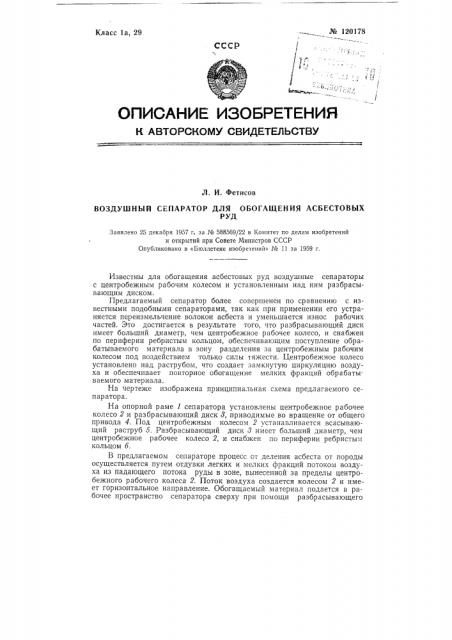

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. И. Фетисов

ВОЗДУШНЫЙ СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ АСБЕСТОВЫХ

РУД

Заявлено 25 декабря 1957 г, за № 588569/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 11 за 1959 г.

Известны для обогащения асбестовых руд воздушные сепараторы с центробежным рабочим колесом и установленным над ним разбрасывающим диском.

Предлагаемый сепаратор более совершенен по сравнению с известными подобными сепараторами, так как при применении его устраняется переизмельчение волокон асбеста и уменьшается износ рабочих частей. Это достигается в результате того, что разбрасывающий диск имеет больший диаметр, чем центробежное рабочее колесо, и снабжен по периферии ребристым кольцом, обеспечивающим поступление обрабатываемого материала в зону разделения за центробежным рабочим колесом под воздействием только силы тяжести. Центробежное колесо установлено над раструбом, что создает замкнутую циркуляцию воздуха и обеспечивает повторное обогащение мелких фракций обрабатываемого материала.

На чертеже изображена принципиальная схема предлагаемого сепаратора.

На опорной раме 1 сепаратора установлены центробежное рабочее колесо 2 и разбрасывающий диск 8, приводимые во вращение от общего привода 4. Под центробежным колесом 2 устанавливается всасывающий раструб 5. Разбрасывающий диск 8 имеет больший диаметр, чем центробежное рабочее колесо 2, и снабжен по периферии ребристым кольцом б.

В предлагаемом сепараторе процесс от деления асбеста от породы осуществляется путем отдувки легких и мелких фракций потоком воздуха из падающего потока руды в зоне, вынесенной за пределы центробежного рабочего колеса 2. Поток воздуха создается колесом 2 и имеет горизонтальное направление. Обогащаемый материал подается в рабочее пространство сепаратора сверху при помощи разбрасывающего № 120178 диска 3, который может вращаться с другой скоростью, чем рабочее колесо 2. Сепаратор работает с частичной циркуляцией обрабатываемого материала, которая осуществляется путем засоса его струй из зоны разделения при помощи раструба 5.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

P дактор Л. M. Струве Гр. 1

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 3169

Поди. к печ. 12.V-59 г.

Тираж 660 Цена 26 коп. ипография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Воздушный сепартор для обогащения асбестовых руд с центробежным рабочим колесом и установленным над ним разбрасывающим диском, отличающийся тем, что, с целью устранения переизмельчения волокон асбеста и уменьшения износа рабочих частей, разбрасывающий диск при большем его диаметре по сравнению с диаметром центробежного рабочего колеса снабжен по периферии ребристым кольцом, обеспечивающим поступление обрабатываемого материала в зону разделения за центробежным рабочим колесом под воздействием только. силы тяжести, а центробежное колесо установлено над раструбом, что создает замкнутую циркуляцию воздуха и обеспечивает повторное обогащение мелких фракций обрабатываемого материала.
