Измеритель модуля коэффициента отражения свч-тракта

Измеритель модуля коэффициента отражения свч-тракта

Иллюстрации

Показать все

Реферат



ИЗМЕРИТЕЛЬ МОДУЛЯ КОЭФФИЦИЕНТА ОТРАЖЕНИЯ СВЧ-ТРАКТА, содержа- , щий направленный ответвитель, вход основного канала которого соединен с генератором, а выход является выходом для подключения исследуемого СВЧ-тракта, измеритель интенсивности сигнала, соединенный с одним из плеч вспомогательного канала направленного ответвителя, и короткозамыкатель, о т л и ,ч а ющ и и с я тем, что, с целью уменьшения влияния на работу исследуемого СВЧ-тракта и упрощения конструкции, введен непрерывно перестраиваемый фазовращатель, установленный между другим плечом вспомогательного канала направленного ответвителя и короткозамыкателем. (Л I 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ИЯ

-,...3; "..".. ъй

И БЛ 11 0 ТЕ<"

h3

Ю 3

OO

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1 (21) 3583115/24-09 (22) 18.02. 83 (46) 30.12.85. Бюл. @48 (72) В.Д.Маппыров и В.И.Бедулин (53) 621.317,341.3 (088.8) (56) Авторское свидетельство СССР

Р 283331 кл.С01 и 27/06,1969.

Авторское свидетельство СССР

Р 166755, кл. 601 R 27/06,1962. (54 )(57) ИЗМЕРИТЕЛЬ МОДУЛЯ КОЭФФИЦИЕНТА ОТРАЖЕНИЯ СВЧ-ТРАКТА, содержа-, щий направленный ответвнтель, вход основного канала которого соединен с генератором, а выход является

„„SU„„1201782 А (11 а 6 01 R 27/06 выходом для подключения исследуемого СВЧ-тракта, измеритель интенсивности сигнала, соединенный с одним иэ плеч вспомогательного канала направленного ответвителя, и короткоэамыкатель, о т л и .ч а юшийся тем, что, с целью уменьшения влияния на работу исследуемого

СВЧ-тракта и упрощения конструкции, введен непрерывно перестраиваемый фазовращатель, установленный между другим плечом вспомогательного канала направленного ответвителя и короткозамыкателем.

1201782

Составитель Е.Скороходов

Техред С,Мигунова Корректор М.Самборская

Редактор Л,Пчелинская

Тираж 747

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Заказ 8001/47

Филиал П1П1 "Патент", r.ужгород, ул.Проектная,4

Изобретение относится к измерительной технике, а именно к технике измерения параметров высокочастотных трактов, и может быть использовано в качестве датчика в системах встроенного контроля.

Цель изобретения — уменьшение влияния на работу исследуемого

СВЧ-тракта и упрощение конструкции.

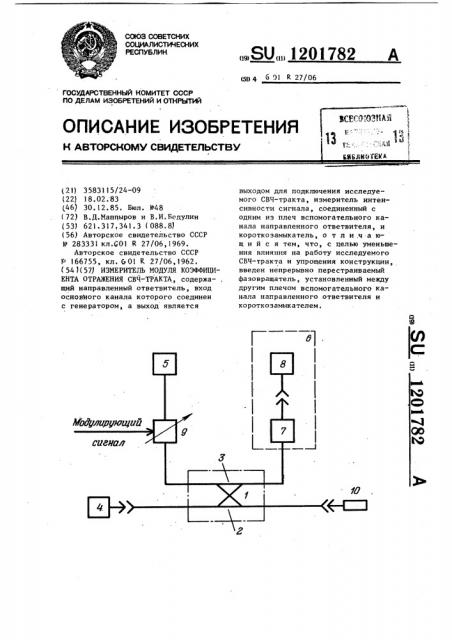

На чертеже приведена структурная электрическая схема измерителя модуля коэффициента отражения

СВЧ-тракта.

Измеритель модуля коэффициента отражения СВЧ-тракта содержит направленный ответвитель 1, состоящий из основного 2 и вспомогательного 3 каналов, генератор 4, короткозамыкатель 5, измеритель 6 интенсивности, состоящий, например, из детектора 7 и индикатора 8, непрерывно перестраиваемый фазовращатель

9 и исследуемый СВЧ-тракт 10. .Измеритель модуля коэффициента отражения СВЧ-тракта работает следующим образом.

Высокочастотные колебания от генератора 4 попадают через основной канал 2 направленного ответвителя

1, где часть энергии, пропорциональная падающей мощности, ответвляется во вспомогательный канал 3 и поступает на вход измерителя 6, Прошедшие через основной канал 2 высокочастотные колебания попадают на вход исследуемого СВЧ-тракта 10, отражаются и попадают в основной

5 канал 2.

Во вспомогательный канал 3 ответвляется часть мощности, пропорциональная отраженной мощности. Ответвленные высокочастотные колебания, пропорциональные отраженной мощности, проходят через непрерывно перестраиваемый фазовращатель 9, отражаются от короткозамыкателя 5, проходят через непрерывно перестраиваемый фазовращатель 9 и попадают на вход измерителя 6 интенсивности, где складываются с высокочастотными колебаниями, пропорциональными падающей мощности.

При перестройке непрерывно перестраиваемого фазовращателя 9, взаимная фазировка этих сигналов изменяется, что приводит к тому, что непрерывно перестраиваемый фазовращатель 9 проходит через значения, обеспечивающие как их синфазное, так и противофазное сложение.

Отношение максимума интенсивности сигнала, измеренного измерителем 6

30 интенсивности, к минимуму сигнала, равно КСВ измеряемого тракта. По значению КСВ вычисляют величину коэффициента отражения на формуле:

КСВ-1

К

КСВ+ 1
