Устройство для нанесения покрытий,преимущественно быстроосаждаемых суспензий,на аноды конденсаторов

Устройство для нанесения покрытий,преимущественно быстроосаждаемых суспензий,на аноды конденсаторов

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для производства радиодеталей , в частности для нанесения покрытий на аноды оксиднополупроводниковых конденсатов. Цель изобретения - повышение качества изделий за счет получения однородного и равномерного по толщине покрытия . Пластины 3 и 4 с отверстиями размещены в ваннах 1 и 2 и установ лены с возможностью перемещения относительно горизонтальной плоскости . При медленном подъеме размещенная в ней пластина ложится на дно ванны 2. По окончании подъема начинается процесс нанесения, а затем ванна 2 медленно опускается и снимаются излишки припоя. 4 ил. (Л

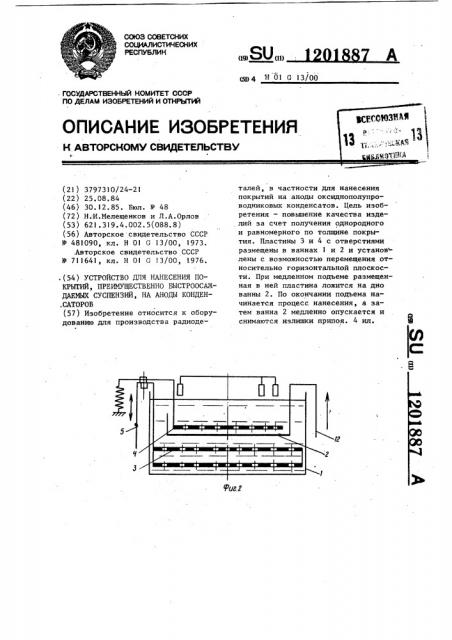

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

О ОТКРЫТИЙ (19) (И) д) 4 Н 01 G 13/00 (21) 3797310/24-21 (22) 25,08.84 (46) 30.12.85. Бюл. Ф 48 (72) Н,И.Иелещенков и Л.А.Орлов (53) 621.319.4.002.5(088.8) (56) Авторское свидетельство СССР

Р 481090, кл. Н Ol G 13/00, !973. .Авторское свидетельство СССР

В 711641, кл. Н О! G l3/00, 1.976..(54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ, ПРЕИМУЩЕСТВЕННО БЫСТРООСАЖДАЕИЫХ СУСПЕНЗИЙ, НА АНОДЫ КОНДЕН.САТОРОВ (57) Изобретение относится к оборудованию для производства радиодеталей, в частности для нанесения покрытий на аноды оксиднополупроводниковых конденсатов. Цель изобретения — повышение качества изделий за счет получения однородного и равномерного по толщине покрытия. Пластины 3 и 4 с отверстиями размещены в ваннах 1 и 2 и установ лены с возможностью перемещения относительно горизонтальной плоскости. При медленном подъеме размещенная в ней пластина ложится на дно ванны 2 ° По окончании подъема начинается процесс нанесения, а затем ванна 2 медленно опускается и снимаются излишки припоя. 4 ил.

1201887

Изобретение относится к технологическому оборудованию для произ1 водства радиодеталей, в частности для нанесения покрытий на аноды оксиднополупроводниковых конден.саторов, а также может быть использовано в других областях народного хозяйства при нанесении покрытий из быстроосаждаемых суспензий

Ф на изделия.

Цель изобретения — повышение качества изделий путем нанесения однородного rio составу и равномерному по толщине покрытия, что повышает стабильность электрических параметров конденсаторов.

На фиг. 1 изображено устройство, общий вид фиг. 2 — устройство при подготовке суспензии к нанесению покрытия на изделия, фиг. 3— устройство в процессе нанесения покрытия! фиг. 4 — устройство в процессе снятия излишков с боковых поверхностей изделия.

Устройство для нанесения покрытия содержит каркас, на котором расположены ванны и 2 с быстроосаждаемой суспензией или раствором, которые снабжены механизмом перемешива-, ния, включающим пластины 3 и 4 с отверстиями, и механизмом снятия излишков, включающим ванну 2, соединенную с приводом.

Механизм перемешивания включает две пластины 3 с отверстиями для постоянного перемешивания суспензий в ванне l, выполненные одна над другой с целью интенсивного перемешивания суспензии и предотвращения заклинивания пластин осажденным компонентом (порошком) после длительного простоя механизма, пластину 4 с отверстиями для периодического перемешнвания во внутренней ванне 2. Перемещение пластин относительно горизонтальной плоскости с отверстиями передается от колонок

5, на которых закреплена траверса

6 при помощи привода 7 через промежуточный вал 8, клиноременную передачу 9, редуктор 10 и эксцентриковую муфту !l.

Механизм снятия излишков покрытия включает внутреннюю ванну 2, соединенную с приводом. Ванна жестко закреплена на колонках 12. Медленное перемещение ванны 2 осуществляется от привода через промежуточный вал

1О

8, клиноременную передачу 9, редуктор 13, зубчатую коническую передачу 14, винт 15 и гайку 16, которая жестко закреплена к плите 17, где установлен механизм поддержания уровня.

В исходном положении устройства крьппка 18 открыта, механизм перемешивания с приводом 7 включен, пластины 3 и 4 перемешивания совершают перемещение относительно горизонтальной плоскости внутренняя ванна 2 находится в крайнем нижнем положении, механизм снятия излишков покрытия не работает.

Групповой носитель (кассета) с анодами конденсаторов устанавлива-. ется на неподвижные полки 19 операторов работа устройства в автономной режиме или подается автоматически (работа устройства в составе линии) . Оператором или автоматически подается сигнал на включение устройства, срабатывает пневмораспределитель 20 и при помощи пневмопривода 21 крышка 18 закрывается.

Одновременно включается механизм снятия излишков покрытия с приводом 7, и с помощью винта 15 гайки 16 происходит, медленный подъем ванны 2 посредством передачи движения через плиту 17, пневмопрнвод 22, траверсу 23 и колонки 12 до момента срабатывания верхнего конечного выключателя 24.

После срабатывания конечного выключателя автоматически включается нневмораспределитель 25, управляющий пневмоприводом 22,который прн помощи траверсы 23 и колонок !

2 поднимает внутреннюю ванну до необходимой глубины окунания анодов.

Величина окунания анодов устанавливается при помощи регулируемых упоров 26.

При подъеме внутренней ванны 2 пластина 4, .ложась на ее дно,. так4 же поднимается и выходит из зацепления с механизмом перемешивания и перемещение пластины 4 прекращается.

После прекращения перемещения внутренней ванны начинается процесс нанесения покрытия на изделия, время которого задается реле времени.

Пройдя заданный по времени процесс нанесения покрытия, автоматически включается механизм отделения излишков, и начинается медленное г

1201887 (co скоростью 5-10 мм/мин) опускание ванны 2 и расположенной в ней, пластины 4.

Начинается процесс снятия излишков покрываемых компонентов с поверхностей анодов за счет медленного вывода иэ суспензии или раствора.

Процесс медленного опускания ванны длится до-момента срабатывания нижнего конечного выключателя 24.

После срабатывания конечного выключателя срабатывает пневмораспределитель 25, и ванна 2 при помощи пневмопривода 22 быстро опускается в наружную ванну l.

В свою очередь пластина 4 с отверстиями входит в зацепление с механизмом перемешивания и начинает совершать перемещение. Начинается процесс перемешивання в ванне 2, Крышка 18 открывается, групповой носитель анодов снимается, и устройство приходит к исходному положению. .Ф

Формула изобретения

Устройство для нанесения покрытий, преимущественно быстроосаждаемых суспензий, на аноды конденсаторов, содержащее ванны для рабочей жидкости, концентрично расположенные одна в другой с возможностью относительного перемещения, механизм перемешивания рабочей жидкости, выполненный в виде пластин с отвер1 стиями, связанный с механизМом перемещения относительно горизонтальной плоскости, о т л н ч а ю щ е е с я тем, что, с целью повышения качества изделий, пластины с отверстиями механизма перемешнвания рабочей жид20 кости размещены во внутренней и наружной ваннах параллельно их основаниям.

1201887

Составитель Л.Михайлова

Техред Л.Г1икеш . Корректор И.Муск

Редактор Е.Копча

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 8096/52 Тираж б78 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
