Реферат



Класс 21а4 Z3

¹ 120235

СССР

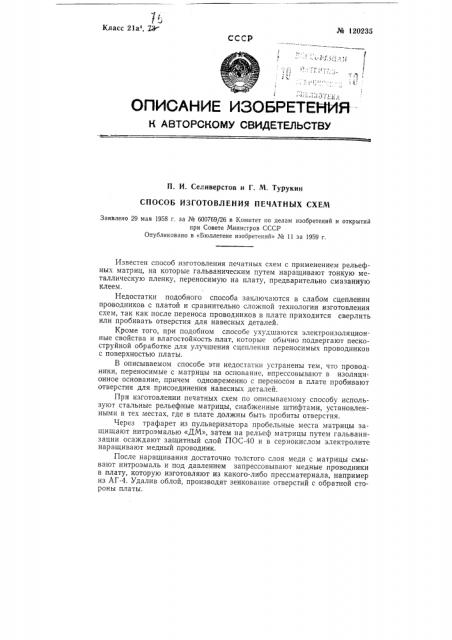

ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. И. Селиверстов и Г. М. Турукин

СПОСОБ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ СХЕМ

Заявлено 29 мая 1958 г. за № 600769/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 11 за 1959 г.

Известен способ изготовления печатных схем с применением рельефных матриц, на которые гальваническим путем наращивают тонкую металлическую пленку, переносимую на плату, предварительно смазанную клеем.

Недостатки подобного способа заключаются в слабом сцеплении проводников с платой и сравнительно сложной технологии изготовления схем, так как после переноса проводников в плате приходится сверлить или пробивать отверстия для навесных деталей.

Кроме того, при подобном способе ухудшаются электроизоляционные свойства и влагостойкость плат, которые обычно подвергают пескоструйной обработке для улучшения сцепления переносимых проводников с поверхностью платы.

В описываемом способе эти недостатки устранены тем, что проводники, переносимые с матрицы на основание, впрессовывают в изоляционное основание, причем одновременно с переносом в плате пробивают отверстия для присоединения навесных деталей.

При изготовлении печатных схем по описываемому способу используют стальные рельефные матрицы, снабженные штифтами, установленными в тех местах, где в плате должны быть пробиты отверстия.

Через трафарет из пульверизатора пробельные места матрицы защищают нитроэмалью «ДМ», затем на рельеф матрицы путем гальванизации осаждают защитный слой ПОС-40 и в сернокислом электролите наращивают медный проводник.

После наращивания достаточно толстого слоя меди с матрицы смывают нитроэмаль и под давлением запрессовывают медные проводники в плату, которую изготовляют из какого-либо прессматериала, например из АГ-4. Удалив облой, производят зенкование отверстий с обратной стороны платы. № 120235

Запрессовка проводников повышает прочность сцепления их с платой, а получение отверстий одновременно с впрессовкой проводников упрощает технологию изготовления печатных схем, так как отпадает необходимость в последующем сверлении отверстий.

При использовании предлагаемого способа прочность сцепления проводников с основанием получается порядка 50 †: 60 кг/см2.

Предмет изобретения

Способ изготовления печатных схем с применением матриц, на которых предварительно наращены переносные на плату металлические проводники, отличающийся тем, что, с целью повышения сцепления проводников с платой и упрощения технологии изготовления схем, проводники, переносимые с матрицы на основание, впрессовывают в изоляционные основания с одновременным образованием в них отверстий для присоединения навесных деталей.
