Изобретение относится к метизной промышленности и может быть использовано для очистки поверхностей иэде.лий цилиндрической формы.

Цель изобретения — расширение технологических возможностей оборудования для очистки поверхностей изделий цилиндрической формы, так как предлагаемое устройство позволяет производить очистку изделий различ- 10 ных диаметров.

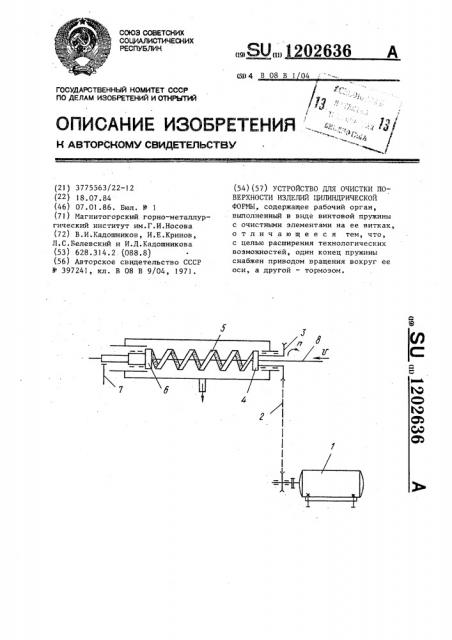

На чертеже изображено устройство для очистки поверхности изделйй цилиндрической формы на примере очистки наружной поверхности. 15

Устройство содержит электродвигатель l, который цепью 2 связан с звездочкой 3, жестко закрепленной на наружной стороне передней бабки 4

К внутренней стороне последней 20 крепится рабочий орган в виде винтовой пружины 5, которая другим концом крепится к задней бабке 6.

Пружина 5 может быть выполнена, например, из металлической ленты. 25

На внутренней стороне пружины крепятся очистные элементы, Задняя бабка 6 установлена с возможностью осевого передвижения и может притормаживаться тормозом 7 ° Очищаемое изделие 8 устанавливается по оси пружины 5.

Устройство работает следующим образом, Электродвигателем i пружина приводится во вращение. Притормаживание задней бабки 6 тормозом 7 вызывает рассогласование скоростей передней 4 и задней 6 бабок, вследствие чего начинает уменьшаться диаметр и увеличивается длина пружины 5. При достижении необходимой силы прижатия очистных элементов к изделию 8 скорости задней и передней бабок становятся равными, и пружина начинает вращаться вокруг изделия, очищая его. При работе происходит износ очистных элементов, и сила прюкатия уменьшается. При этом подается сигнал на тормоз, который начинает притормаживать. заднюю бабку, что вызывает уменьшение диаметра пружины и увеличение силы прижатия очистных элементов к изделию до необходимой величины.
