Реферат

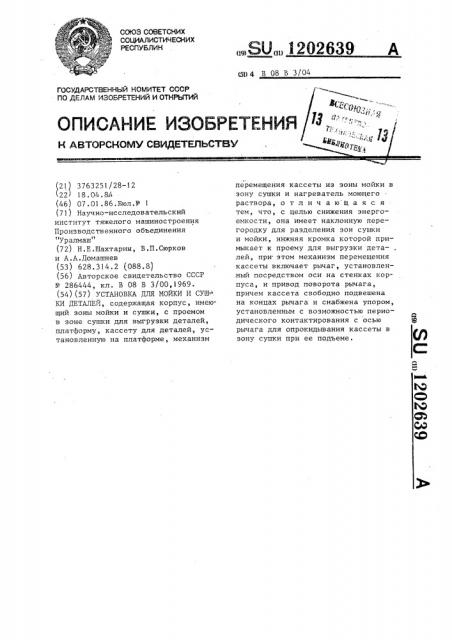

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ду, -:..1ю Ц йл@. .

21) 3763251/28-12

22) 18.04.84

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (46) 07.01.86.Бюл.¹ 1 (71) Научно-исследовательский институт тяжелого машиностроения

Производственного объединения

"Уралмаш" (72) Н.Е.Шахтарин, В.П.Сюрков и А.А.Домашнев (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР № 286444, кл. В 08 В 3/00,1969. (54)(57) УСТАНОВКА ДЛЯ 11ОЙКИ И СУШ-.

КИ ДЕТАЛЕЙ, содержащая корпус, имеющий зоны мойки и сушки, с проемом в зоне сушки для выгрузки деталей, платформу, кассету для деталей, установленную на платформе, механизм

„„SU„„ 1 2Î2639 А

514 В 08 в 3/04 перемещения кассеты из эоны мойки в зону сушки и нагреватель моющего раствора, отличающаяся тем, что, с целью снижения энергоемкости, она имеет наклонную перегородку для разделения зон сушки и мойки, нижняя кромка которой примыкает к проему для выгрузки деталей, при этом механизм перемещения кассеты включает рычаг, установлен.ный посредством оси на стенках корпуса, и привод поворота рычага, причем кассета свободно подвешена на концах рычага и снабжена упором, установленным с возможностью периодического контактирования с осью рычага для опрокидывания кассеты в зону сушки при ее подъеме.

Изобретение относится к области очистки изделий от загрязнений и может быть использовано в машиностроении.

Цель изобретения — снижение энергоемкости.

На фиг.l изображена установка для мойки и сушки изделий, общий вид; на фиг.2 — разрез А-А на фиг.l; на фиг.3 — разрез Б-Б на фиг.2 положение корзины в момент выгрузки деталей) .

Установка содержит корпус 1, имеющий зоны мойки 2 и сушки 3 дета. лей,платформу 4, кассету 5 для дета. лей, рычаг 6., установленный посредством оси 7 на стенках корпуса 1, привод 8 поворота рычага, связанный передачей 9 с осью 7. Кассета 5 свободно подвешена на концах рычага 6 и снабжена упором 10, установленным с возможностью контактирования с осью 7 в момент выгрузки деталей.

Платформа 4 соединена тягами 11 пРиводом 12 В зоне мойки 2 расположены нагреватели 13 моющей жидкости. Зону сушки 3 и мойки 2 разделяет наклонная перегородка 14, причем нижняя кромка перегородки

14 примыкает к проему для выгрузки деталей 15 со створкой. Для загрузки деталей предназначен люк 16. Установка имеет вытяжную вентиляцию 17.

Установка работает следующим образом.

Очищаемые детали через люк 16 загружают в кассету 5, которая стоит на платформе 4. При включе1202639 2 нии привода 12 тяги ll соединенные с платформой 4, а вместе с ними и кассета 5 с деталями совершают в моющей жидкости колебательные движения. Детали в кассете за счет вибрации распределяются равномерным слоем по дну корзины и моющий раствор, проходя через отверстия кассеты, отмывает детали от стружки, 10 масляных и прочих загрязнений.

После окончания процесса мойки привод 12 останавливается и включается привод 8 поворота рычага. При этом привод 8 через передачу 9

1S вращает ось 7. Рычаг 6, поворачиваясь вместе с осью 7, поднимает кассету 5 из моющего раствора. Кассета 5 сначала свободно висит на концах рычага 6, в это время моющая

20 жидкость стекает с деталей. Затем при дальнейшем повороте рычагов 6 кассета 5 входит в контакт упорами 10 с осью 7, переворачивается вокруг оси 7 и происходит выгрузка

25 очищенных деталей на наклонную перегородку 14 в зону сушки. Привод 8 поворачивает рычаг 6 в обратном направлении, кассета 5 устанавливается на платформу 4 для эагруз3б ки новой партии очищаемых деталей.

Перегородка 14, нагреваясь от моющей жидкости, передает тепло деталям, насыпанным на перегородку. После того, как процесс сушки будет завер35 шен, открывается проем выг руз к и де талей 15, и очищенные и высушенные детали удаляются иэ установки. Для ускорения процесса сушки установка оснащена вытяжной вентиляцией 17.

)202639

120?639

6- Ю
