Реферат

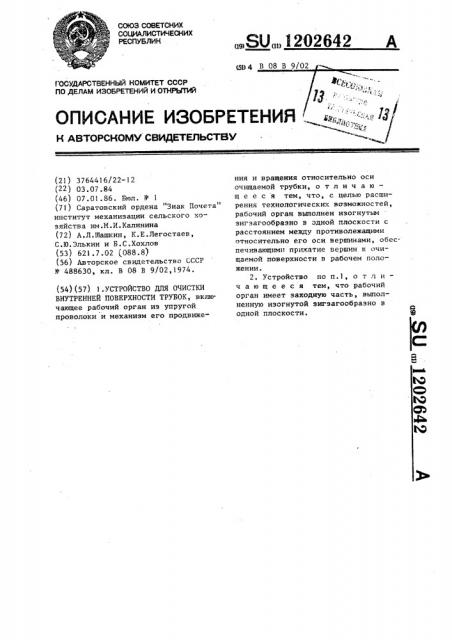

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (59 4

ОПИСАНИЕ ИЗОБРЕТ

Н ABT0PGH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3764416/22-12 (22) 03.07.84 (46) 07.01.86. Бюл. Ф 1 (71) Саратовский ордена "Знак Почета" институт механизации сельского хозяйства им.M.È.Êàëèíèíà (72) А.Л.111ашкин, К.Е.Легостаев, С.IO.Çëüêèí и Б.С.Хохлов (53) 621,7.02 (088.8) (56) Авторское свидетельство СССР и 488630, кл. В 08 В 9/02,1974. (54) (57) 1.УСТРОЙСТВО ДЛЯ ОЧИСТКИ

ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОК, включающее рабочий орган из упругой проволоки и механизм его продвиже„Su„„> 262642 А ния и вращения относительно оси очищаемой трубки, о т л и ч а ю— щ е е с я тем, что, с целью расширения технологических воэможностей, рабочий орган выполнен изогнутым зигзагообразно в одной плоскости с расстоянием между противолежащими относительно его оси вершинами, обеспечивающими прижатие вершин к очищаемой поверхности в рабочем положении.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что рабочий орган имеет заходную часть, выполненную изогнутой зигзагообразно в одной плоскости.

Изобретение относится к устройствам для очистки внутренней поверхности труб теплообменных аппаратов и может найти применение при очист-е радиаторов двигателей внутреннего сгорания.

Цель изобретения — расширение те нологическ гх возможностей устройства, что позволит производить очистку внутренней поверхности профильных труб.

На фиг.l изображена кинематическая схема устройства; на фиг.2 рабочий орган в нерабочем свободном

c. >. òîÿHèè; на фиг.3 — рабочий орган в очищаемой плоскоовальной трубке в максимально разжатом состоянии на фиг,4 — то же в максимально

1 сжатом состоянии.

Устройство для очистки внутренней поверхности трубок содержит раму 1, по направляющей которой с помощью зубчатой рейки 2 перемещается барабан 3 и его привод, выполненный в виде планетарного механизма, сопнечная шестерня 4 которого жестко соединена с зубчатой рейкой 2, а водило 5 приводится во вращение через зубчатую передачу 6. На оси сателлита 7 имеется червяк 8, входящий в зацепление с червячным венцом 9 барабана 3. К барабану 3 кренится рабочий орган 10, который через направляющую втулку 11 вводится в очищаемые трубки радиатора 12.

Рабочий орган 10 выполнен из пружинной проволоки изогнутым зигзагообразно в одной плоскости и состоит из рабочей 13 и заходной 14 частей.

Расстояние между противолежащими относительно оси рабочей части вершинами в нерабочем свободном состоянии 1 должно обеспечивать прижатие вершин к очищаемой поверхности в рабочем состоянии. В случае очистки трубок плоскоовального сечения вели чина должна превышать. большую ось сечения трубки в 1,15 — 1,25 раза.

1202642

При этом расстояние 1 между соседними вершинами вдоль оси рабочей части 13 определяется из со- ! 6 Ь-э)Е где а и 4 — малая и большая оси отверстия трубки, см;

Š— модуль упругости материала рабочего органа, кг/см г. момент инерции сечения рабочего органа, см";

15 — момент. сопротивления з, рабочего органа, см

1.о) — допустимые напряжения материала рабочего органа, кг/см

Для заходной части расстояние, аналогичное величине рабочей части, не превышает малой оси сечения плоскоовальной трубки.

Устройство работает следующим образом.

Рабочий орган 10 через направляю— щую втулку ll вводится в очищаемую трубку радиатора 12. Барабан 3 вместе с водилом 5 через зубчатую переда30 чу 6 приводится во вращение, перпендикулярное оси барабана. 3а счет обегания солнечной шестерни 4 сателлитом 7, на оси которого находится червяк 8, входящий в зацепление с червячным венцом 9 барабана 3, происходит. вращение барабана 3 относительно своей оси, что обеспечивает подачу рабочего органа в трубку.

При вращении и подаче рабочего

4О органа 10 в трубку его заходная часть 14 разрушает твердые отложения, а рабочая часть 13 производит очистку всей поверхности трубки. Подпружинивание рабочей части рабочего

45 органа обеспечивает прижим ее вершин очищаемой поверхности в любой точке профиля, что ведет к качественной очистке всей внутренней поверхности.

1202642

1202642
