Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) (5g 4 В 23 В 27/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3732116/25-08 (22) 26.04.84 (46) 07.01.86. Бюл. 1(о 1 (72) П. Б. Гринберг, В. М. Лобанов, Л. Г. Бутаков и В. И. Заварухин (53) 621.9.025 (088.8) (56) Авторское свидетельство СССР

N 878423, кл. В 23 В 27/16, 1981. (54) (57) 1. РЕЖУЩАЯ ПЛАСТИНА, содержащая режущую часть с режущей кромкой, ограниченной двумя вершинами, одна из которых является основной, и опорную. часть в форме двугранного угла, ось которого расположена под углом к режущей кромке,о тл ича ю щ ая с я тем, что, с целью повышения жесткости креп- ления, опорная часть пластины выполнена асимметричной, при этом ось двугранного утла смещена к одной из .вершин.

2. Пластинапоп. 1,о тлич аюш а я с я тем, что ось двутранного угла смещена к основной вершине, при этом двугранный угол развернут вокрут оси и его биссекторная плоскость проходит через область пластины, прилежащую к основной вершине.

Составитель В. Золотов

Техред А.Кикемезей

Редактор А. Шандор

Корректор А. Тяско

Тираж 1085

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Заказ 8355/12

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 120273

Изобретение относится к металлообработке, а именно, к сборному режущему инструменту для тяжелого резания.

Цель изобретения — повышение жесткости крепления. 5

Цель достигается за счет увеличения реальной площади контакта опорной поверхности пластины с опорной поверхностью державки резца и приводит к увеличению стойкости режущей пластины. 10

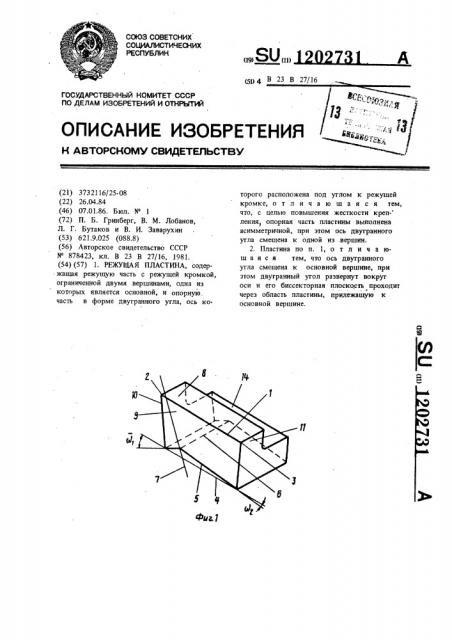

На фиг. 1 — изображена пластина в изометрии; на фиг. 2 — пример использо-. вания пластины в правом проходном резце.

Режущая пластина содержит режущую кромку 1, ограниченную вершинами 2 и 3, и опорную часть 4 в форме двугранного угла 5, ось 6 которого расположена под углом к режущей кромке. Режущая пластина предназначена для использования в правом проходном резце; для которого вершина

2 пластины является основной. Опорная часть выполнена асимметричной, а ось 6 двугранного угла смещена к основной вершине 2.

При этом двугранный угол развернут вокруг оси 6 таким образом, что его

25 биссекторная плоскость 7 (показана на фиг. 1 условно в виде следа плоскости). проходит через область 8, прилежащую к основной вершине. Режущая пластина снаб2 жена главной задней поверхностью 9 и вспомогательными 10 и 11, на которых выполнены задние углы.

При использовании в проходном резце она устанавливается опорной частью на опору 12 в передней части резца, на которой .выполнена ответная часть 13 в форме двутранного выступа. Зажим пластины произ. водят через ее угловой паз 14 прихватом

15.

В процессе резания в правом проходном резце вершина 2 является основной, ее используют при обточке валов по образующей и при врезании, а вершину 3 используют только при подрезке торца. При обточке валов по образующей усилия резания стремятся выжать пластину иэ гнезда, воздействуя на малую опорную площадку 16, но поскольку угол 4) значительно превышает угол самоторможения, то усилия резания прижимают пластину к опорной площадке 16, надежно фиксируя ее от бокового сдвига. Прц работе вер-, шиной 3 нагрузка на резец уменьшается, следовательно, уменьшаются и сдвиговые усилия, это позволяет выполнять .площадку 17

1 о под небольшим углом (Зэ, обычно 2 — 5, обеспечивая фиксацию от сдвига большой площадью контакта.
