Приспособление для получения параллельных отверстий без перемычки

Приспособление для получения параллельных отверстий без перемычки

Иллюстрации

Показать все

Реферат

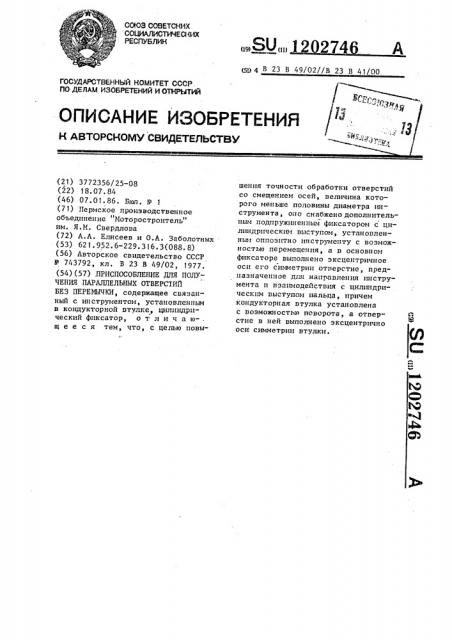

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСИ ИХ

РЕСПУБЛИК (19) (Н) (21) 3772356/25-08 (22) 18.07.84 (46) 07. 01. 86. Бюп, р (71) Пермское производственное объединение "Моторостроитель" им. Я.И. Свердлова (72) А.A. Елисеев и О.А. Заболотных (53) 62 1 ° 952.6-229.316.3(088. 8) (56) Авторское свидетельство СССР

9 743792, кл. В 23 В 49/02, 1977. (54)(57) ЛРИСПОСОБЛЕНИЕ ДЛЯ ПОЛУЧЕНИЯ ПАРАЛЛЕЛЬНЫХ ОТВЕРСТИЙ

БЕЗ ПЕРЕИЫЧКИ, содержащее связанный с инструментом, установленным в кондукторной втулке, цилшщрический фиксатор, о т л и ч а ю-щ е е с я тем, что, с целью повы(51) 4 В 23 В 49/02//В 23 В 41/00 шения точности обработки отверстий со смещением осей, величина которого меньше половины диаметра инструмента, оно снабжено дополнительным п одпр ужин ен ным фикса то ром с цилиндрическимм выступом, установленным оппозптно инструменту с возможностью перемещения, а в основном фиксаторе выполнено эксцентричное оси его симметрии отверстие, предназначенное для направления инструмента и взаимодействия с цил)шдрическим выступом пальца, причем кондукторная втулка установлена с возможностью поворота, а отверстие в ней выполнено эксцентрично оси симметрии втулки.

Изобретение относится к обработке металлов резанием.

Цель изобретения — повышение точности обработки отверстий со смещением осей, величина которого меньше половины диаметра инструмента.

На фиг. 1 изображено приспособление для получения параллельных отверстий без перемычки, продольный разрез," на фиг. 2 — разрез А-А на фиг. i; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — схема расположения базовых и направляющих поверхностей элементов приспособления при обработке.

Приспособление для получения параллельных отверстий без перемычки в деталях 1 содержит цилиндрический фиксатор 2, имеющий эксцентричное отверстиеК, служащее передним направлением инструмен га 3. Фиксатор ? связан отверстием K выполненным эксцентрично оси его симметрии, с цилиндрическим выступом б дополнительного подвижного фиксатора 4, установленного эксцентрпчно фиксатору 2 в передней кондукторной втулке 5 приспособления.

При этом радиус окружности Н фиксатора 4 прсвышает радиус окружности N фиксатора 2 не менее, чем на расстояние между осями обрабатываемых параллельных отверстий.

Фиксатор 4 подпружннен навстречу инструменту 3 посредством пружины 6 и может перемещаться при помощи зубчато-реечной передачи 7, приводимой в движение рукояткой 8.

В верхнем части приспособления на откидной планке 9 установлена задняя поворотная кондукторная

1202746

2 втулка 10, ось направляющего отверстия 1 которой смещена от оси втулки 10 на величину E равную половине расстояния между осямк параллельных отверстий. Положение задней кондукторной втулки 10 фиксируется в приспособлении штифтами 11.

Приспособление для получения naið раллельных отверстий без перемычки работает следующим образом.

Заднюю кондукторную втулку

10 устанавливают в первоначальное положение таким образом, что ось ее направляющего отверстия 1 смещена относительно оси втулки 10 влево.

Инструментом 3 производят обра- ботку первого отверстия. В обработанное первое отверстие устанавливают фиксатор 2 с окружностью Ч

Фиксатор 2 вводят при по:1ащи зубчато-реечной передачи 7 совместно с фиксатором 4. Заднюю кондуктор25 ную втулку 10 поворачивают на

180, в результате чего ось ее направляющего отверстия М смещается вправо относительно оси первого отверстия и оси окружности фиксатора 2 на величину 20, определяющую расстояние между осями параллельных отверстий. При обработке второго параллельного отверстия инструмент 3 своим передним направлением входит во взаимодей35 ствие с отверстием К фиксатора 2, сориентированным в угловом направлении фиксатором 4, что обеспечивает точное положение оси инструмента 3 относительно оси первого отверстия, а значит и параллельность осей обрабатываемых отверстий.

1202746

1202746

1202746

Вид Б

ВНИИПИ Заказ 8356/13 Тираж 1085 Поднисное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
