Трехсторонняя фреза с разнонаправленными зубьями для изготовления арматурных элементов

Трехсторонняя фреза с разнонаправленными зубьями для изготовления арматурных элементов

Иллюстрации

Показать все

Реферат

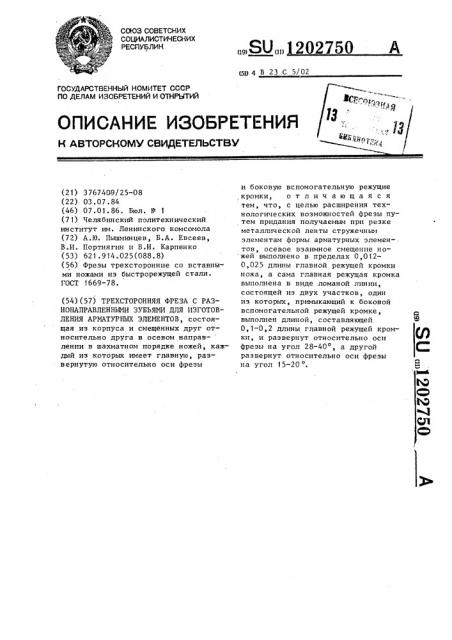

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1202750 ио4В 23 С 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3767409/25-08 (22) 03.07.84 (46) 07.01.86. Бюл. Р 1 (7 1) Челябинский политехнический институт им. Ленинского комсомола (72) А.Ю. Пышминцев, Б.А. Евсеев, В.И. Портнягин и В.И. Карпенко (53) 621.914.025(088.8) (56) Фрезы трехсторонние со вставными ножами из быстрорежущей стали.

ГОСТ 1669-78. (54)(57) ТРЕХСТОРОННЯЯ ФРЕЗА С РАЗНОНАПРАВЛЕННЬ1МИ ЗУБЬЯМИ ДЛЯ ИЗГОТОВЛЕНИЯ АРМАТУРНЫХ ЭЛЕМЕНТОВ, состоящая из корпуса и смещенных друг относительно друга в осевом направлении в шахматном порядке ножей, каждый из которых имеет главную, развернутую относительно оси фрезы и боковую вспомогательную режущие кромки, отличающаяся тем, что, с целью расширения технологических возможностей фрезы путем придания получаемым при резке металлической ленты стружечным элементам формы арматурных элементов, осевое взаимное смещение но жей выполнено в пределах 0,0120,025 длины главной режущей кромки ножа, а сама главная режущая кромка выполнена в виде ломаной линии, состоящей из двух участков, один из которых, примыкающий к боковой вспомогательной режущей кромке, выполнен длиной, составляющей

0,1 — 0,2 длины главной режущей кромки, и развернут относительно оси фрезы на угол 28-40, а другой развернут относительно оси фрезы на угол 15-20 .

12

Изобретение относится к конструкциям металлорежущих инструментов °

Цель изобретения — расширение технологических возможностей фрезы путем придания получаемым при резке металлической ленты стружечным элементам формы арматурных элемен— тов эа счет подбора угловых и линейных размеров режущей части фрезы.

На фиг. 1 изображена трехсторонняя фреза; на фиг. 2 — вид на фрезу со стороны торца, на фиг. 3— нож фрезы; на фиг. 4 — арматурный элемент.

Трехсторонняя фреза для изготовления арматурных элементов состоит из корпуса 1 и ножей 2, установленных в пазах корпуса. Режущая кромка каждого ножа выполнена в виде ломаной линии, состоящей нз двух участков, один из которых 3, примыкающий к боковой режущей кромке 4, имеет длину 2 = (0,1-0,2) Ь, где Ь вЂ” общая длина режущей кромки,. и развернут относительно оси фрезы на угол

Р1 = 28-40, а другой 5 развернут относительно оси фрезы на угол

Р z = 15-20 . Смежные ножи фрезы смещены друг относительно друга в осевом направлении в шахматном порядке на величину 6 = (0,0120,025)Ь °

Арматурный элемент, полученный трехсторонней фрезой, представляет

2 собой стальную стружку, свернутую по винтовой линии вокруг своей оси, которая, в свою очередь, изогнута пО винтовой линии В продольном на правлении, Закрученное по винтовой линии сечение стружки образует ребра 6. На одном конце арматурного элемента имеется анкер 7, а противоположный конец свернут в дугу 8.

1ð Арматурный элемент образуется в процессе резания стальной ленты фрезой, Анкер элемента образуется за счет съема ножом фрезы на участке о, не перекрываемом предыдущим ножом, удвоенного припуска.

Свертывание противоположного конца арматурного элемента в дугу, способствующую фиксации элемента в бетоне, происходит за счет выполнения главной режущей кромки ножей ломаной с участком, примыкающим к боковой режущей кромке, развернутым относительно оси фрезы на угол, больший угла разворота другого, ocHoBHoI участка главной режущей кромки. Кривизна изгиба зависит от разницы углов наклона участков главной режущей кромки, а величина— от соотношения величин данных участков. Изгибы сечения и оси сечения по винтовым линиям, необходимые для обеспечения лучшего сцепления элемента с бетоном, зависят от величины угла наклона основного участка главной режущей кромки.

7202750! 202750
