ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3730295/25-27 (22) 24.04.84 (46) 07.01.86. Бюл. И 1 (72) Е.П.Никульчев, В.С.Саблуков, С.И. 1оздняков и В.А.Николаев (53) 621.967(088.8) (56) Авторское свидетельство СССР
Ф 350603, кл. В 23 I1 25/04, 1972.
Патент Великобритании N 1072391, кл. В 3 W, 1967. (54)(57) ЛЕТУЧИЕ НОЖНИЦЫ для резки проката, содержащие станину, каретку, несущую ножевой блок, включающий подвижный и неподвижный втулочные ножи, привод перемещения каретки, „„Я0„„1202758 А а также кулачок, связанный со станиной и размещенный с воэможностью взаимодействия с подвижным ножом и перемещения в направлении подачи проката, о т л и ч а ю щ и е с я . тем, что, с цел ью увеличения прои s— водительности и упрощения конструкции, станина снабжена упором, установленным с возможностью взаимодействия с кулачком для ограничения его перемещения в направлении подачи проката, а связь кулачка со станиной выполнена в виде двух параллельных .между собой рычагов, при этом кулачок подпружинен к упору.
1202758
Изобретение относится к обработке металлов давлением, а именно к конструкциям летучих ножниц, и может быть использовано для поперечной резки проката, например труб.
Целью изобретения является увеличение производительности и упрощение конструкции летучих ножниц.

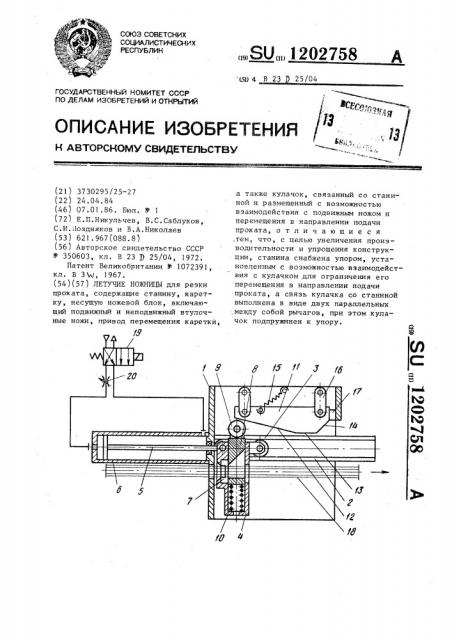

На чертеже изображены летучие ножницы, разрез.
На станине 1 смонтированы направляющие 2, в которых на катках 3 установлена каретка 4, связанная штоком
5 с пневмоцилиндром 6. Каретка 4 несет ножевой блок, содержащий неподвижный 7 и подвижный 8 ножи, последний оснащен на торце роликом 9. Нож
8 удерживается в выдвинутом верхнем положении с помощью пружины !0. Росостоит из полого наклонного участка
12, горизонтального участка 13 и крутого наклонного участка 14 ° Кулачок 11 связан со станиной 1 посредством пружины 15 и двух рычагов 16, в совокупности с кулачком образующих шарнирный параллелограмм. Станина 1 снабжена упором 17, взаимодействующим с торцом кулачка 11, прокат (тру.- ЗО ба) 18 подлежит разрезке. Направление подачи проката указано стрелкой.
Параллелограммный механизм обеспечивает возможность ограниченного плоскопараллельного перемещения кулачка 11 в плоскости, проходящей через ось отверстия неподвижного ножа
7. Перемещение кулачка 11 в направлении подачи проката (направление стрелки) ограничивается упором 17.
Система управления подачей сжатого воздуха в пневмоцилиндр 6 включает пневмозолотник 19 и дроссель 20.
Летучие ножницы работают следующим образом.
В исходном положении воздух через пневмозолотник 19 подается в штоковую полость пневмоципиндра 6, поршневая полость которого соединена с атмосферой. Подвижный нож 8 находится в верхнем положении (ножи открыты), а кулачок 11 под действием пружины 15 прижат к упору 17 и зафиксирован в рабочем положении.
Подлежащая резке труба 18 подает- 55 ся в отверстие неподвижного ножа 7.
При контакте переднего конца трубы с датчиком мерной длины (не показан) лик 9 ножа 8 взаимодействует с кулач- >О ком 11, рабочая поверхность которого сигнал от последнего подается на пневмозолотник 19. При переключении пневмоэолотника сжатый воздух поступает через дроссель 20 в рабочую поршневую полость пневмоцилиндра 6, который через шток 5 приводит каретку 4 в продольное перемещение. При перемещении каретки 4 ролик 9 подвижного ножа 8 входит в контакт с участком 12 профиля кулачка 11, подвижный нож 8 начинает перемещаться вниз, сжимая пружины 10, и закусывает трубу 18.
Быстроту заполнения рабочей полости цилиндра 6 сжатым воздухом регулируют с помощью дросселя 20 таким образом, что к моменту закусывания скорость перемещения каретки 4 несколько превышает скорость подачи трубы. При закусывании происходит выравнивание скоростей трубы и каретки, и при движении ролика 9 по участку 12 профиля кулачка 11 происходит закрытие ножевого зазора и обрезка трубы. К этому моменту в рабочей полости цилиндра 6 устанавливается избыточное давление, вызывающее ускоренное перемещение каретки вместе с отрезанной трубой. При этом ролик 9 обкатывается по горизонтальному участку 13 профиля кулачка 11, и ножи находятся в закрытом положении.
Происходит разделение заднего конца отрезаемой трубы от переднего конца подаваемой трубы, необходимое для упорядочения их укладки в тару.
В конце перемещения каретки ролик 9 сходит с участка 14 профиля кулачка, и подвижный нож 8 под действием пружины 10 возвращается в верхнее положение. В этом положении ножи открыты, и труба свободно проходит в зазор между ножами.
При реверсе пневмоцилиндра каретка перемещается в исходное положение.
Ролик 9 воздействует при этом на кулачок 11 и откидывает его на рычагах
16, последние поворачиваются по часовой стрелке, и кулачок 11 совершает плоскопараллельное перемещение, удаляясь от упора 17. Усилие пружины
10 выбрано таким,, что оно превосходит силу воздействия кулачка 11 на ролик 9 при возврате каретки, так что ножи при возврате находятся в от1202758
Составитель Н. Попов
Редактор Н, Пушненков а Техред Ж. Ка стелевич Корректор В. Синицкая
Заказ 8357/14 Тираж 1085 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Рауюская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 крытом положении, обеспечивая свобод" ный проход трубы, В исходном положе" нии кулачок 1! под действием пружины
15.возвращается в рабочее положение, которое фиксирует упор 17, Далее цикл повторяется.
