СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„120278 (511 4 В 23 Q 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2)) 3767109/25-08 (22) 05.07.84 (46) 07.01.86. Бюл. У 1 (71) Производственное объединение турбостроения "Ленинградский металлический завод" (72) П.P. Бройде, 3.И. Сорокина

" и И.С. Соколов (53) 62 ° 229 ° 329 (088 ° 8 (56) Бауман Н.Я. и др, Технология производства паровых и газовых турбин. М.: Машиностроение, 1973, с. 105, рис. 28.

Радченко В.М. и др. Станочные приспособления в машиностроении.

М,: Машгиз, 1952, с. 83, фиг. 68. (54) (57) МНОГОМЕСТНОЕ ПРИСПОСОБЛЕНИЕ,в корпусе которого расположены . торцовые прихваты, каждый из которых выполнен в виде размещенной на торцовом выступе корпуса шпильки с гайкой, установленной с возможностью взаимодействия с прижимной планкой, выполненной с рабочими поверхностями, расположенными по обе стороны указанного торцового выступа, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем закрепления деталей прямоугольного сечения, каждый торцовый прихват снабжен Г-образным клиновым прижимом, выполненным в виде зажимного вкладьппа и шарнирно установленного относительно него клина, при зтом каждый клиновой прижим установлен с возможностью взаимодействия зажимным вкладышем с прижимной планкой, а клином — с наклонной поверхностью, выполненной на одном иэ торцовых .выступов корпуса.

1 1

Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления нескольких деталей на металлорежущих станках.

Цель изобретения — расширение технологических возможностей путем закрепления деталей прямоугольного сечения .

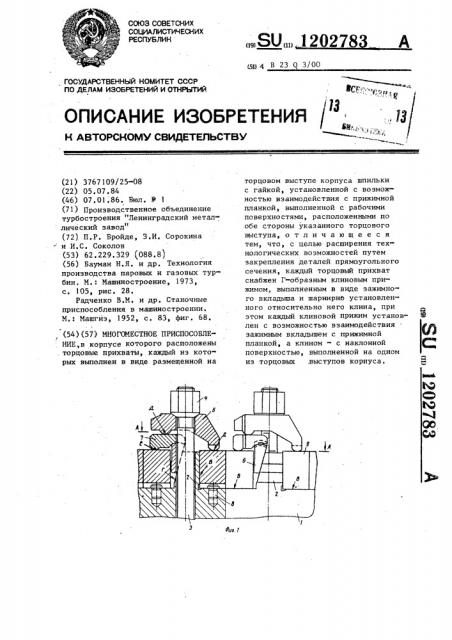

На фиг. 1 изображено предлагаемое приспособление, общий вид; на фиг, 2 - разрез А-А на фиг. 1.

Многоместное токарное приспособление содержит корпус 1 в виде кольца с наружным D. и внутренним D диаметрами и базовыми опорными по-r верхностями Б, По окружности кольца с одной из торцовых его сторон на равном расстоянии один от другого расположены торцовые выступы 2, одна из боковых поверхностей В каждого из которых перпендикулярна опорной поверхности Б кольца 1 и расположена радиально, а другая поверхность Б выполнена наклонной к поверхностям Б и В, В каждом торцовом выступе 2 закреплена шпилька 3, на которой установлены гайка 4 и торцовый прихват в виде двуплечей прижимной планки 5 с рабочими поверхностями D, расположенными по обе стороны торцового выступа 2 на разных уровнях по отношению к базовой опорной поверхности Б. С наклонной поверхностью Г контактирует клин

6 Г-образного клинового прижима.

Торцовая поверхность клина 6 выполнена выпуклой. Между клином 6 и прижимной планкои 5 со стороны рабочей поверхности размещен зажимной вкладыш 7 Г-образного клинового прижима с рабочей поверхностью Е и вогнутой поверхностью, предназначенной для контакта с торцовой выпуклой поверхностью клина 6, Приспособление снабжено упорами 8, установленными на базовых опорных . поверхностях Б в местах размещения

202783 2 обрабатываемых деталей 9.

Обрабатываемые детали 9 типа заготовок рабочих лопаток турбин с предварительно обработанными на них установочными опорными поверхностями размещают в корпусе 1 приспособления попарно между торцовыми выступами 2, базируя детали 9 в радиаль ном направлении путем обеспечения .

10 контакта их внутренней поверхности с упорами 8 и последующего перемеще" ния клина 6 по наклонной поверхности Г торцового выступа 2, которое осуществляется воздействием на прижимную планку 5 и соответственно на вкладыш 7 с помощью гайки 4. При этом происходит поджим боковых радиальных граней детали 9 к боковой поверхности В торцового выступа

2 и одновременно к базовой опорной поверхности Г, В приспособлении рабочие поверхности каждой прижимной планки 5 выполняют разные функции. Так рабочая поверхность планки 5, расположенная на низшем уровне по отношению к базовой опорной поверхности Б корпуса

1, поджимает одну из деталей к укаэанной поверхности, а другая, расположенная на более высоком уровне, воздействуют на зажимной вкладыш 7 и клин 6, прижимная деталь с другой стороны торцового выступа 2 к поверхности Б, образуя последнюю и сопрягаемую с ней парную деталь в радиальном направлении, После контроля правильности бази. рования обрабатываемых деталей в радиальном направлении производят

4О окончательное закрепление детали с помощью дополнительного силового воздействия на гайку 4, Приспособление. устанавливается

45 соосно на планшайбу токарно-кару сельного станка (йе показан), Затем производят токарную операцию, например точение профильной части хвоста лопаток и обработку шипа. г02783
