Реферат



(61 ) 1038188 (21) 3766293/25-08 (22) 10.07.84 (46) 07.01.86. Бюл. № 1 (71) Московский ордена Трудового

Красного Знамени текстильный институт им. А.Н.Косыгина (72) Л.А.Богуславский, П.П.Гордиенко и Г.В.Кирсанов (53) 621.91(088.8) (56) Авторское свидетельство СССР

¹ 1038188, кл. В 23 Q 15/00, 1981 ° (54) (57 ) СИСТЕМА УПРАВЛЕНИЯ ШПИФОВАЛЬНЫМ СТАНКОМ по авт.св.№ 1038188, отличающаяся тем, что, с целью повышения точности обработки за счет уменьшения влияния гистерезиса командно-порогового устройства на точность работы системы управления, в нее введен электропневматический клапан, подключенный своим электрическим входом через пневмоэлектрический преобразователь к выходу командного блока, а пневматическим входом — к входу командного блока.

1202809

Составитель В.Алексеенко

Редактор А.Сабо Техред Т.Дубинчак Корректор Г.Решетник

Заказ 8360/16

Тираж 83 7 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,;К-35, Раушская наб., д. 4/5

Фициал ППП "Патент, г. Ужгород, ул. Проектная, 4

Изобретение относится к тсхнологии мяшиностроения, я более кон-. кретно к пневматическим устройствам активного контроля длинных валов в процессе их продольного шлифования.

11ель изобретения — повышение точности обработки за счет уменьшения в IHÿHIIII гиcтерезиса командно-пîpогового устройства на точность работы системь; управления шлифовальным станком.

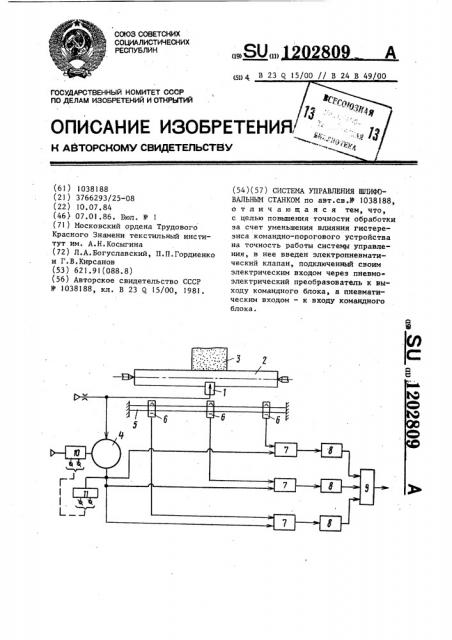

Па чертеже представлена схема системы управления шлифовяльным станком„

Пя станине шлифовального станка неподвижно закреплен датчик 1 активного кîII Iроля размера, подведенHI,IH к обрабатываемому валу 2 напротив шлифовяльного круга 3 и соединенный со сравнивающим командно-пороговым стройством (пневматическим элемен— том ) 4.

llя станине шлифовального станка

5 устанавливаются также настраиваемые вручную, в зависимости от длины ступени вала, датчики 6 положения, сигнал с которых поступает на логический элемент И 7. Выход элемента И 7 связан с входом элеменга 8 nямяти.

Выходы с трех элементов 8 пямяти поступают в блок 9 остановя станка, причем команда на остапoB станка или выключение продольной подачи возникает только в случае подачи команд со всех трех элементов памяти. Для уменьшения гистерезиса командно-порогового устройства

4 и схему включен электропневматический клапан 10(например, типа

П-ЭПК), электрическая часть которого подключена к пневмоэлектрическому преобразователю ll. Питание на командно-пороговое устройство поступает, проходя через нормально открытые каналы электропневматического клапана.

Устройство работает следующим образом.

При срабатывании командно-порого вого устройства 4 срабатывает преобразователь 11, который, замыкая свои электрические контакты, подает сигналы ня выключение врезной подачи и ня включение электропневматического клапана 1О. Срабатывая, этот клапан подает давление на управляющий вход командно-порогового устройства

10 :"., При этом ня выходе элемента 4 сигняп отсутствует. Электрические контакты преобразователя ll размыкаются, и электропневматический клапан возвращается в нерабочее

15 состояние, при котором питание воз— духа, проходя через нормально открытые каналы, поступает в элемент

3я это время стол станка перемещается на некоторую величину (в

20 зависимости от установленной скорости ) °

Если зазор между соплом и поверхностью обрабатываемого вала равен настроечному зазору, то вновь проис25 ходит срабатывание элемента 4, сигнал с выхода которого поступает на .логические элементы И и ня преобразователь 11, который через электропневматический клапан опять прерывает работу элемента 4.

Такое периодическое срабатывание и отпускание элемента 4 происходггг до тех пор, пока (в ходе продольной подачи стола) зазор меж35 ду соплом и поверхностью обрабатываемого длинногQ вала будет больше настроечного. Однако в результате процесса выхаживания" (при выключенной врезной подаче) при достижении заданного размера по всей длине вдоль оси вала периодические сигналы от элемента 4 на логические элементы И поступают при полном ходе стола станка. Таким образом, во все элементы И поступают команды о готовности размера с элемента 4 и со всех преобразователей положения. Происходит прекращение обработки.
