Реферат



Класс 29а, 61а

СССР

11й 1 z (1 " 11

"" " -111 ОТЕКЛ

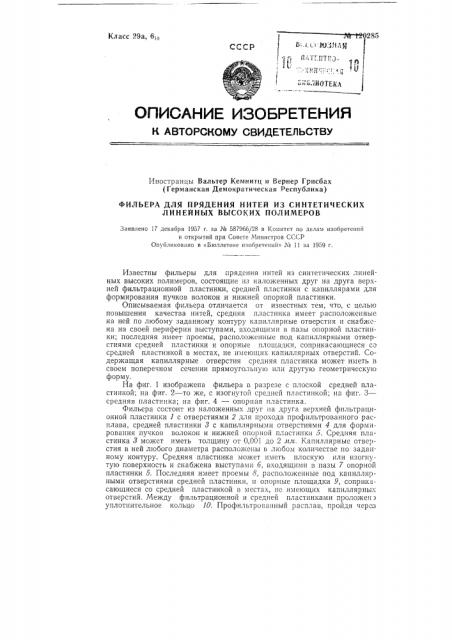

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранцы Вальтер Кемнитц и Вернер Грисбах (Германская Демократическая Республика)

ФИЛЬЕРА ДЛЯ ПРЯДЕНИЯ НИТЕЙ ИЗ СИНТЕТИЧЕСКИХ

ЛИНЕЙНЫХ ВЫСОКИХ ПОЛИМЕРОВ

Заявлено 17 декабря 1957 г. за № 587966/28 в 1(омитст по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 11 за 1959 г, Известны фильеры для прядения нитей из синтетических линейных высоких полимеров, состоящие из наложенных друг на друга верхней фильтрационной пластинки, средней пластинки с капиллярами для формирования пучков волокон и нижней опорной пластинки.

Описываемая фильера отличается от известных тем, что, с целью повышения качества нитей, средняя пластинка имеет расположенные на ней по любому заданному контуру капиллярные отверстия и снабжена на своей периферии выступами, входящими в пазы опорной пластинки; последняя имеет проемы, расположенные под капиллярными отверстиями средней пластинки и опорные площадки, соприкасающиеся со средней пластинкой в местах, не имеющих капиллярных отверстий. Содержащая капиллярные отверстия средняя пластинка может иметь в своем поперечном сечении прямоугольную или другую геометрическую форму.

На фиг. 1 изображена фильера в разрезе с плоской средней пластинкой; на фиг. 2 — то же, с изогнутой средней пластинкой; на фиг. 3— средняя пластинка; на фиг. 4 — опорная пластинка.

Фильера состоит из наложенных друг па друга верхней фильтрационной пластинки 1 с отверстиями 2 для прохода профильтрованного расплава, средней пластинки 8 с капиллярными отверстиями 4 для формирования пучков волокон и нижней опорной пластинки О. Средняя пластинка 8 может иметь толщину от 0,001 до 2 ил. Капиллярные отверстия в ней любого диаметра расположенb> в любом количестве по заданному контуру. Средняя пластинка может иметь плоскую или изогнутую поверхность и снабжена выступами 6, входящими в пазы 7 опорной пластинки б. Последняя имеет проемы 8, расположенные под капиллярными отверстиями средней пластинки, и опорные площадки 9, соприкасающиеся со средней пластинкой в местах, не имеющих капиллярных отверстий. Между фильтрационной и средней пластинками проложен уплотнительное кольцо 10. Профильтрованный расплав, пройдя через № 120285 отверстия 2 фильтрационной пластинки 1, поступает в капиллярные стверстия 4 средней пластинки 3, где происходит формирование нитей.

Опорная пластинка 5 предохраняет от прогиба среднюю пластинку 3, выполненную из тонкого материала.

Предмет изобретения,ф

Фиг. 2

Фиг. 4

Фиг. 3

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 131

Подп, к печ. 12.V-59 г.

Тираж 770 Цена 25 коп.

Информационно-издательский отдел, Объем 0,17 п. л, Зак. 3186

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

1. Фильера для прядения нитей из синтетических линейных высоких полимеров, состоящая из наложенных друг на друге верхней фильтрационной пластинки, средней пластинки с капиллярами для формирования пучков волокон и нижней опорной пластинки, отличающаяся тем, что, с целью повышения качества нитей, средняя пластинка имеет расположенные на ней по любому заданному контуру капиллярные отверстия и снабжена на своей периферии выступами, входящими в пазы опорной пластинки, в которой имеются проемы, расположенные под капиллярными отверстиями средней пластинки и опорные площадки, соприкасающиеся со средней пластинкой в местах, не имеющих капиллярных отверстий.

2. Фильера по и. 1, о тли ч а ю ща я с я тем, что содержащая капиллярные отверстия средняя пластинка в своем поперечном сечении может иметь прямоугольную или другую геометрическую форму.
