Приспособление для крепления вкладыша к форме

Приспособление для крепления вкладыша к форме

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 В 28 В 17/00 7 16

® . Я(:дц,.з у (rc.,„

° ) - .

7 );, "- . c)

ИЦщ) „, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ (54) (57) ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ ВКЛАДЬЫА К ФОРМЕ, содержащее корпус и установленный в нем фиксирующий винт с конусным упором на донце, о-т л и ч а ю щ е е с я тем, что, с целью повышения надежности крепления, корпус выполнен со сквозными пазами на его боковой поверхности, в которых смонтированы поворотные в вертикальной плоскости зажимные рычаги, контактирующие внутренней кромкой с конусным упором, причем свободный конец каждого рычага выполнен с упорным буртиком для фиксации в бортоснастке формы.

4. ° ь -:. ь . ь ° . ° . -.

f2

Ю

Ю

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3585092/29-33 (22) 25.04.83 (46) 07.01.86. Вюл. )) 1 (71) Конструкторское бюро по железобетону им. А.А. Якушева (72) В.А. Болтинский, А.Н. Иолодов и Г.В. Кудрявцев (53) 666.97.03(088.8) (56) Авторское свидетельство СССР

))c 542644, кл. В 28 В 7/02, 1974.

Авторское свидетельство СССР

)) 480568, кл. В 28 В 17/00, 1975. ь. . . ь .. ° . ь. ь ь

:ь..., .1

:. ь ° ...;ь. ь,ь. ь.:ь

° °,.ь ь ° ь, Ф ь . °, ь .ь ,o, - . . .- .ь ь. о. ь

° ..ь.ь: . ь. \.. -ь . °

12028

Изобретение относится к устройствам для крепления вкладыша к форме.

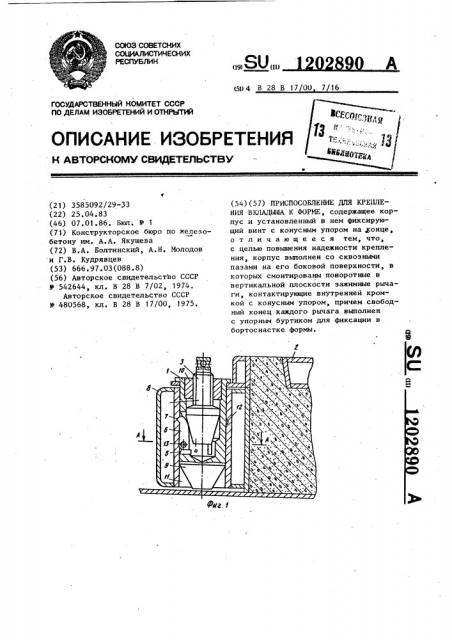

Цель изобретения — повышение надежности крепления, На фиг. 1 показано приспособление в рабочем положении; на фиг. 2 — разрез А-А на фиг, 1; на фиг. 3 — приспособление, аксонометрия.

Приспособление состоит иэ корпу- 10 са 1, закрепленного на вкладыше 2, и установленного в нем фиксирующего винта 3 с конусным упором 4 на конце. Корпус выполнен в виде цилиндра со сквозными пазами 5 íà его боковой поверхности, в которых смонтированы поворотные в вертикальной плоскости зажимные рычаги 6, контактирующие внутренней кромкой с конусным упором 4. Свободный конец каждого рыча- 2п га 6 выполнен с упорным буртиком 7 для фиксации их в бортоснастке формы 8.

ВНИИПИ Заказ 8368/20 тираж 551 Подписное

Филиал ППП "Патент"

r.Ужгород, ул.Проектная, 4

90 2

Приспособление работает следующим образом.

При установке вкладыша 2 на форму 8 корпус 1 с заходным конусом 9 на одном конце и с гаикой 10 на другом входит в цилиндрическое отверстие 11 борта формы 8. После установки вкладыша вращают фиксирующий винт 3, который, перемещаясь вниз конусным упором 4, раздвигает эажимные рычаги 6, которые входят упорными буртиками 7 в кольцевую проточку

12 цилиндрического отверстия 11 и на дежно соединяют вкладыш 2 с бортом формы.

Для снятия вкладыша 2 вращают фиксирующий винт 3 в обратном направлении. Перемещаясь вверх, он освобождает зажимные рычаги 6, которые, поворачиваясь на оси 13, при подъеме вкладыша 2 выходят из кольцевой проточки 12 за счет сил, действующих на конусную поверхность буртиков °
