Реферат

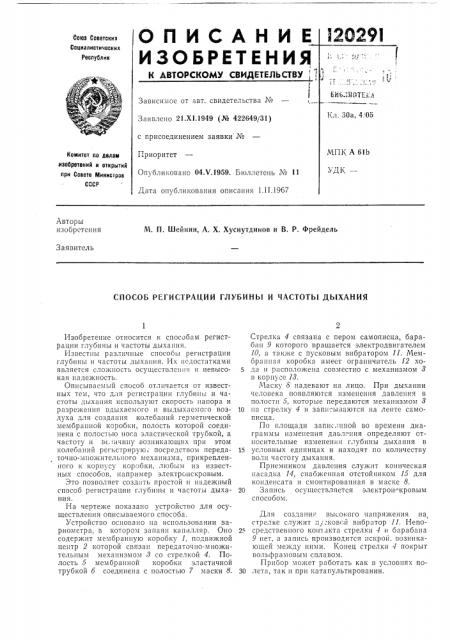

ОПИСАН И

ИЗОБРЕТЕНИ

Союз Советских

Социалистических

Республик

I к Авторскому свидетельству

Зависимос от авт. свидетельства ¹ т:|тЬ. юII 0Т|;т;.х

Кл. 30а, 4. 05

Заявлено 21.XI.1949 (№ 422649/31) с присоединением заявки №

Приоритет

Опубликовано 04Х.1959, Бюллетень № 11

Дата опубликования описания I.II.1967

МПК А 61b

УДК-Комитет по делам.изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. П. Шейнин, А. Х. Хуснутдинов и В, Р. Фрейдель

Заявитель

СЙОСОБ РЕГИСТРАЦИИ ГЛУБИНЫ И ЧАСТОТЫ ДЫХАНИЯ

Изобретение относится к способам регистрации глубины и частоты дыхания.

Известны различные способы регистрации глубины и частоты дыхания. Их недостатками является сложность осуществления и невысокая надежность.

Описываемый способ отличается от известных тем, что для регистрации глубинь. и частоты дыхания используют скорость напора и разрехкения вдыхаемого и выдыхаемого воздуха для создания колебаний герметической мембранной коробки, полость которой соединена с полостью носа эластической трубкой, а частоту и величину возникающих при этом колебаний регистрирую . посредством передаточно-множительного механизма, прикрепленного к корпусу коробки, гпобым из известных способов, например электре искровым.

Это позволяет создать простой и надежный способ регистрации глубины и частоты дыхания.

На чертеже показано устройство для осуществления описываемого способа.

Устройство основано на использовании вариометра, в котором запаян капилляр, Оно содержит мембранную коробку 1, подвижной центр 2 которой связан передаточно-множительным механизмом 8 со стрелкой 4. Полость 5 мембранной коробки эластичной трубкой б соединена с полостью 7 маски 8.

Стрелка 4 связана с пером самописца, барабан 9 которого вращается электродвигателем

10, а также с пусковым вибратором 11. Мембранная коробка имеет ограничитель 12 хода и расположена совместно с механизмом 8 в корпусе 18.

Маску 8 надевают на лицо. При дыхании человека появляются изменения давления в полости 5, которые передаются механизмом 3

10 на стрелку 4 и записызаются на ленте самописца.

По площади запис, иной во времени диаграммы изменения даьлсния определяют относительные изменения глубины дыхания в

15 условных единицах и находят по количеству волн частоту дыхания.

Приемником давления служит коническая насадка 14, снабженная отстойником 15 для конденсата и смонтированная в маске 8.

20 Запись осуществляется электрои кровым способом.

Для создания высокого напряжения на, стрелке служит и, ковой вибратор 11. Непо2 средственного контакта стрелки 4 и барабана

9 нет, а запись производится искрой, возникающей между ними. Конец стрелки 4 покрыт вольфрамовым сплавом.

Прибор может работать как в условиях по30 лета, так и при катапультировании.

1202й1

Предмет изобретения

Техред Л. дриккер

Корректоры: В. В. Крылова и М. П. Ромашова

Заказ 4/12 Тираж 525 Формат бум. 60X90- /з Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Способ регистрации глубины и частоты дыхания, отличающийся тем, что при этом используют скорость напора и разрежения вдыхаемого и выдыхаемого воздуха для создания колебаний герметической мембранной коробки, полость которой соединена с полостью носа эластической трубкой, а частоту и величину возникающих при этом колебаний регистрируют посредством передаточно-множитель5 ного механизма, прикрепленного к корпусу коробки любым из известных способов, например электроискровым.
