Способ приготовления цементного сырьевого шлама

Способ приготовления цементного сырьевого шлама

Иллюстрации

Показать все

Реферат

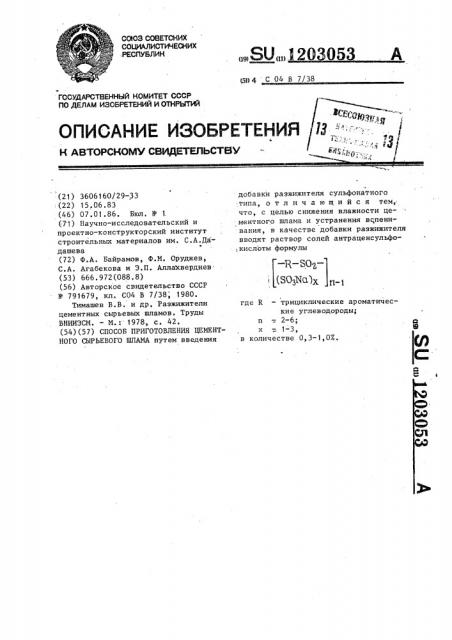

СО103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Яо„„ио овз (5!) 4 С 04 В 7/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ добавки раэжижителя сульфонатного типа, отличающийся тем, что, с целью снижения влажности цементного шлама и устранения вспенивания, в качестве добавки раэжижителя вводят раствор солей антраценсульфо кислоты формулы (21) 3606160/29-33

:(22) 15,.06.83 (46) 07.01,86. Бюл, У 1. (71) Научно-исследовательский и проектно-конструкторский институт строительных материалов им. С.А.Дадашева (72) Ф.А. Байрамов, Ф.M. Оруджев, С.А. Ara6eKQBa и Э,П. АллаХвердиев. (53) 666.972(088.8) (56) Авторское свидетельство СССР

У 791679, кл. С04 В 7/38; 1980.

Тимашев В.В. и др, Раэжижители цементных сырьевых шламов. Труды

ВНИИЭСМ. — М.: 1978, с. 42. (54)(57) СПОСОБ ПРИГОТОВЛЕНИЯ IgMEHTНОГО СЫРЬЕВОГО ШЛАМА путем введения

-Я-303 SO3N )Õ И-1 где R — трициклические ароматические углеводороды;

n = 2 6; х = 1-3, в количестве О, 3-1, 07.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ П, /

Н ABTOPCHOMV CBNPETEJlbCTBY - aq„.;,„. ..ы, 3,5-4,5

20-40

Вязкость, сП

Количество сухого остатка, 7

Состав цементного сырьевого шлама, Расплав мас.7 конуса, мм

Вода

Добавка

Сырьевая смесь

Добавка

66,7

Без добавок

САС

33,3

n=6, х

n=4,õ п=2, х

n=6, х

70,4

29,3

0,3

73,8

25,7

0 5

76,0

23,1

0,9

76,2

22,8

1,0

68,8

30,9

Известная

0,3

1 120

Изобретение относится к технологии цемента и может быть использовано при получении цементных сырьевых шламов по мокрому способу. производства.

Цель изобретения — снижение влажности цементного шлама и устранение вспенивания.

Получение раствора солей антраценсульфокислот заключается в следующем.

Расчетное количество антрацена и 947.-ной серной кислоты при интенсивном перемешивании нагревают до

150-170 С и массу выдерживают при этой температуре в течение 1-2 ч.

После образования гомогенной черной о массы смесь охлаждают до 90 С и путем постоянного прибавления расчетного количества 10-20 -ной щелочи устанавливают рН 7,5-8,5. Затем при постоянном перемешивании массу выдерживают при этой температуре в течение 0,3-1 ч, после чего раствор солей атраценсульфокислот охлаждают до 20-30 .С, Компоненты реакции берут в следующих молекулярных соотношениях антрацен:серная кислота 1:(2,54).

Полученный продукт имеет следующие характеристики: рН 7,5-8 5

Плотность при 2Q С, z / Ý 1, 13*-1,25

Полученный продукт реакции (соль антраценсульфокислоты САС) в количестве 0,3-1,0Х. вводят в сырьевую смесь вместе с водой.

3053

Пример 1 . Для получения цементно-сырьевого Йлама нормальной текучести смешивают следующие компоненты, мас.7: сухая сырьевая смесь (КН = 0,91) 66,7; вода 33,3. Данную смесь тщательно перемешивают в течение 3 мин, затем определяют на текучестемере МХТИ ТН-2 расплыв конуса.

Пример 2. Для получения

10 цементно-сырьевого шлама нормальной текучести смешивают следующие компоненты, мас.Е: сухая сырьевая смесь (KH = 0,89) 70,4; вода 29,3: САС 0,3.

Пример 3. Для получения це15 ментно-сырьевого шлама нормальной текучести смешивают следующие компоненты, мас.7.: сухая сырьевая смесЪ (КН = 0,91) 73,8; вода 25,7", САС 0,5.

Пример 4. Для получения це20 ментис-сырьевого шлама нормальной текучести смешивают следующие компоненты, мас.7.: сухая сырьевая смесь (КН = 0,91) 76,0; вода 23,1; САС 0,9.

Пример 5. Аналогично извест25 ному способу для получения цементносырьевого шлама нормальной текучести смешивают следующие компоненты, мас.7: сухая сырьевая смесь (KH

0,91) 76,2; вода 22,8; САС 1,0.

Результаты испытаний представлены в табл. 1 и 2.

Применение САС снижает исходную влажность сырьевых цементных шламов от 33,3 до 22,8%. При использовании в качестве разжижителя САС отсутству35 ет расслоение системы, которое создает дополнительные трудности в технологическом процессе. Снижение влажности цементно-сырьевого шлама поэ40 воляет сэкономить топливо и повысить производительность печей.

Таблица

1203053

Таблица Z

Добавка разжижителя

Объем шла1

Опыт

Расплав конуса, мм да Раэжижитель

Сырьевая смесь

40

33,3

66,7

Без добавки

69,0

30,1 0,9

81

Соль сульфокислот — нат69,0

29,6 0,9

75

Раствор солей антраценсульфокислот (САС) 76

23,1 0,9

75

Составитель Г. Ракчеева

Техред И.Асталош

Редактор Н. Гунько

Корректор В, Бутяга

Заказ 8381/28 Тираж 604

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д . 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Известная

Соль сульфокислот — продукт сульфирования керосина (НЧК) риевая соль алкилбенэольсульфокислот (сульфанол) Состав цементного сырьевого шлама, мас.Х ма после взбалтывания 30 с, смЗ
