Валик сукносушителя

Валик сукносушителя

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1203169 A ц!)4Р211 7!2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ j„,,,;:;,-::-8

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 350894 (21) 3761140 29-! 2 (22) 27.06.84 (46) 07.01.86. Бюл. Х (71) Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования 1ля целлюлозно-бумажной промышленности (72) М. Д..1отвинов, )О. Л. Брагинский, Л. Л. Либман, Б. И. Двойников, А. В. Чаус и T. И. Котова (53) 676.2.052.7 (088.8) (56) Авторское свидетельство СССР № 350894, кл. D 2! F 7/12, 197(. (54) (57) ВАЛИК СУКНОСУШИТЕЛЯ по авт. св. ¹ 350894, orëè÷àþè èéñÿ тем, что, с целью интенсификации процесса сушки и снижения энергозатрат, он имеет перегородку, неподвижно прикрепленную к перфорированной рубашке llo оси валика. снабженную регl,лятором проходного сечения полой цапфы, расположенной со стороны головки для подачи нагретого воздуха, и устройство для компенсации температурных расширений валика, имеюгцее подпружиненные зажимы, которые одним концом шарнирно прикреплены к головке, а другим охватывак>т полую цапфу, причем расстояние от конца перегородки до торца валика со стороны, противоположной расположению головки, составляет от 0,8 10 1,6 внутреннего диаметра рубашки.

1203169

A-A

Составитель Е . Козовая

Техред И. Верес Корректор Е. Рошко

Тираж 360 Г1одписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж--35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Г1роектная, 4

Редактор П. Коссей

Заказ 8391/34

Изобретение служит для сушки сукна в сушильной части бумагоделательной машины и может найти применение в ЦБП и является усовершенствованием известного устройства по основному авт: св. № 350894.

Цель изобретения — интенсификация процесса сушки и снижение энергозатрат.

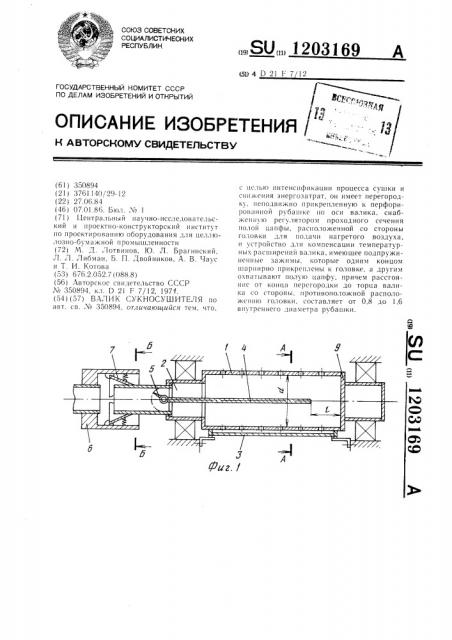

На фиг. 1 изображен валик, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б В на фиг. i.

Валик содержит перфорированную рубашку 1, полые цапфы 2, щиток 3, перегородку 4, неподвижно закрепленную к рубашке 1 по оси валика, снабженную регулятором 5 проходного сечения полой цапфы 2, расположенной со стороны головки 6 для подачи нагретого воздуха.

Валик имеет устройство для компенсации его температурных раен>ирений, имеющее подпружиненные зажимы, выполненные в виде лепестков 7. Лепестки подпружинены пружинами 8.

Одним своим торцом лепестки 7 шарнирно закреплены в головке 6, а другим охватывают полую цапфу валика 2. Перегородка 4 расположена по оси валика, а регулятор 5 шарнирно укреплен на ней со стороны передней части валика. Расстояние (от конца перегородки до заднего торца 9 валика составляет 0,8--1,6 внутреннего диаметра рубашки валика

Валик работает следующим образом.

Нагретый воздух подается внутрь валика через переднюю цапфу 2 и сквозь перфорацию в рубашке 1 поступает на сукно.

В связи с тем, что сухость сукна по длине валика неравномерна, необходимо обеспечить управление полем температур по длине валика для создания максимума температуры в области наибольшей влажности сукна.

Сигнал от датчика влажности сукна (не показан) поступает на управляющий механизм регу.лятора 5.

При краинем верхнем положении регулятора 5 воздух проходит под перегородкой 4.

Г1ри этом максимальное давление воздуха создается в задней части валика, что обусловливает максимум температур !3 этой зоне.

10 При среднем положении регулятора 5, когда его ось совпадает с осью валика, создается равномерное поле температур и давлений по длине валика, так как воздух разделяется перегородкой 4 «à i«H одинаковых потока.

При крайнем нижнем положении регулятора 5 воздух поступает в зону HH I, переl ородкой 4, Ilри этом зона максимального давления и температуры c!)3. 1àcTся в передней части валика.

Расстояние с не может быть мсньшс.

0,8 1, так как в это.л случае неоправданно возрастают потери энергии lloTol!« I!3-33 сужения сечения. E не может пре«ышать

1,6с1, ибо увеличенис llpoxo. ного сечения вызывает недопустимое падение скорости по25 тока. При этом происходит равномерное распределение воздуха по длине валика в канале над перегородкой, что приводит к равномерному полю температур по длине валика и, как следствие, процесс регулирова«ня сушки сукна flo отдельным участкам стаЗО н T невозможным

Для компенсации температурных расlllHреп ий валика Ilo длине из-за нсра«номерности сухости сукна служит зажим 7.

При температурном удлинении валика полая цапфа 2 перемешается в подпружиненных лепестках зажима 7, 11р« этом герметичность соединения нс нарх шается.
