Кулачковый механизм а.м.ярунова

Кулачковый механизм а.м.ярунова

Иллюстрации

Показать все

Реферат



Кулачковый механизм, содержащий корпус, торцовый кулачок, вза- , имодействующий с ним подпружиненный толкатель с роликами и ведомое зве- lio, отличающийся тем. -ЧТО, с целью повьшения КПД и надежности , механизм снабжен дополнительным корпусом, установленным в новном корпусе с возможностью вращения относительно него, дополнительным аналогичным основному подпружиненным толкателем с роликом, промежуточным звеном, установленным соосно ведомому звену и взаимодействующим с ним, и двумя шатунами, шарнирно соединенными одними концами с толкателями, а другими с промежуточным звеном, торцовьй кулачок :выполнен дисковым, а толкатели смещены относительно оси вращения ку;лачка и расположены в дополнительном корпусе V to О со to

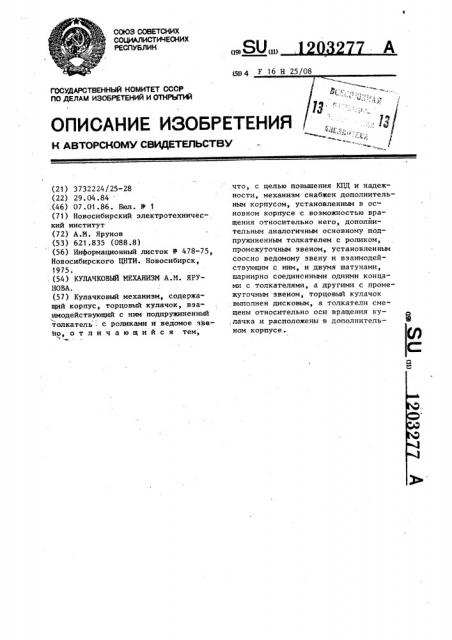

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК (19) (11) 1Ю 1 F 16 Н 25/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.4

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ)Ф (21) 3732224/25-28 (22) 29 ° 04.84 (46) 07 . 01 . 86. Бюл. Ф 1 (71) Новосибирский электротехнический институт (72) А.М. Ярунов (53) 621.835 (088.8) (56) Информационный листок У 478-75, Новосибирского ЦНТИ. Новосибирск, 1975. ., (54) КУЛАЧКОВЫИ МЕХАНИЗМ А.М. ЯРУНОВА. (57) Кулачковый механизм, содержащий корпус, торцовый кулачок, взаимодействующий с ним подпружиненный толкатель: с роликами и ведомое звеМо, отличающийся тем, .что, с целью повьппения КПД и надежности, механизм снабжен дополнительным корпусом, установленным в основном корпусе с воэможностью вращения относительно него, дополйительным аналогичным основному подпружиненным толкателем с роликом, промежуточным звеном, установленным соосно ведомому звену и взаимодействующим с ним, и двумя шатунами, шарнирно соединенными одними концами с толкателями, а другими с промежуточным звеном, торцовый кулачок выполнен дисковым, а толкатели смещены относительно оси вращения ку;лачка и расположены s дополнительном корпусе.

1203277

1203277

Составитель А. Савочкин

Техред Л.Микеш Корректор:И. Эрдейи

Редактор А. Ворович

Заказ 8401,/40

Тираж 897 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35„ Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул. Проектная,А
