Реферат



СОЮЭ COBETCHHX

СО14ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

09) (11).

А 1) g F 16 J 15/08

НЫЙ НОМИТЕТ СССР (61) 853255 (21) 3768188/25-08 (22) 11.07.84 (46) 07.01.86. Бюл. У 1 (72) Е.M. Матвеев (53) 62-762 (088.8) .(56) Авторское свидетельство СССР

У 853255, кл; F 16 J 15/08, 1979. (54)(57) МЕТАЛЛИЧЕСКАЯ САМОУПЛОТНЯ10ЩАЯСЯ МАНЖЕТА по авт.св. Р 853255, отличающаяся тем,что, с целью повышения надежности работы манжеты в условиях воздействия на нее-перепада давления и вибрационных нагрузок, на концах упругих усов манжеты, за упчотнительными поверхностями выполнены плавно скругленные кольцевые утолщения, смещенные в сторону оси сечения манжеты.

Изобретение относится к машиностроению, а именно к уплотнениям неподвюкнъ.х и подвижных соединений гидроагрегатов с радиальным обжатием уплотнительных поверхностей, Цель изобретения — повышение надежности работы манжеты при использовании в условиях воздействия на нее больших перепадов давления (до 100/кгс/см" ) и вибрационных нагрузок.

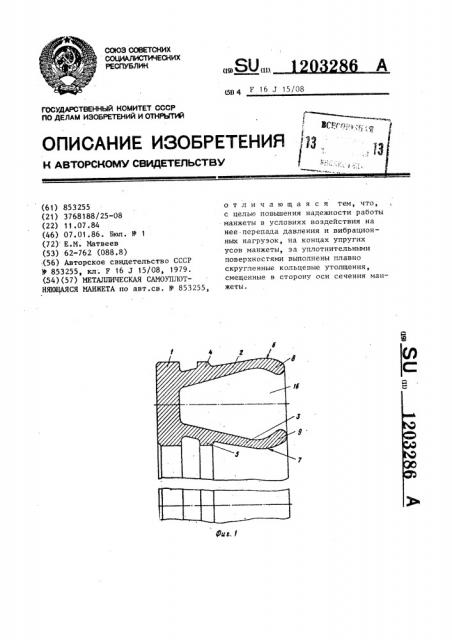

На фиг.1 представлена конструкция манжеты на фиг." — уплотнительное устройство, в котором используется предлагаемая манжета, на фиг.3 — узел 1 на фиг.2„

Манжета выполняет я иэ высокопрочной стали или сплава и состоит из опорно-центрирующего кольца 1, тонкостенных упругих усов 2 и 3 с кольцевыми буртами 4 и 5„ уплотнительными поверхностями б и 7 и кольцевъми утолщениями 8 и 9 на концах. На уплотнительные поверхности о и 7 и прилегающие к ним поверхности усов 2 и 3 нанесен слой мягкого пластичного герметизирующего покрытия, например медн, серебра фтороппаста. Наружный и внутренний диаметры кольца I выполнены равнин диаметрам буртов ч и 5 соотве-,ственно и образуют ходовую пос.адку с поверхностями деталей 10 и 11 уплотнительного устройства (фиг,,2), относительно которъьх манжета устанавливается с натягом по уплотнительным поверхностям 6 и 7.

Кольцевые утолщения 8 и 9 на концах усов 2 и 3 образованы (фиг.3 путем плавного сопряжения торовых поверхностей 12 и 13 (со смешеннъсми один относительно другого центрами радиусов с чения К(и К ) каждого иэ усов 2 или 3 дугой тора 14 с радиусом сечения R и конической

1203286 поверхностью 15, при этом поверхность 12 является продолжением торо- " вой уплотннтельной поверхности б (7). утолщения 8 (9) смещены в сторону оси сечения манжеты. Величина этого смещения ограничена возможностями механической обработки усов 2 или

3 при выполнении внутренней полости

15 сечения манжеты и зависит вслед С c";вие этого от габаритов сечения манжеты. Плавное очертание утолщений 8 и 9 и отсутствие на них острых кромок обеспечивает равноМЕ-гяоетЬ ТОЛЩИНЫ СЛОЯ ПОКРЫТИЯ ПО

i :, всей поверхности усов 2 и 3, вклю !ае vx концы, его высокое качество и отсутствие концентраторов напря жений и источников возникновения дефектов покрытия.

2б После монтажа манжеты в устройс-.ве на уплотнительных поверхностях с и 7 за счет обжатия усов 2 и 3, определяемого заданнъми натягами, создается требуемая величина началь75 ного контактного давления, обеспечивающая герметичность при пневмоиспъпаниях в цеховых условиях (- 10-15 кгс/см ) . При повышении давления среды контактное давление

-„О на поверхностях повышается за счет эфф".-:!a самоуплотнения. Кольцевые бурты 4 и 5 ограничивают IIpII этом ,цеформации усов 2 и 3, обеспечивая их работу только в упругой области.

Равномерное качественное покры:",=е всей поверхности упругих усов

2 и 3,. включая их концы„ в сочетании с мероприятиями„ исключающими

«,в повреждени(е покрытия при мОнтажных эпс:о: †.цизх„ обеспечивают падежную раб.ту манжеты при больших перепадах давления и наличии вибронагрузок без пс.терн герметиччости при многократном использовании манжеты.

«14

1203286
