Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 С 01 F 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ tU

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Е)

".у р ., I

I.1

)I ) Э ) 1

1 ) $ ) 1

Б

gpn

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3724911/24-10 (22) 09,01.84 (46) 07.01.86, Бюл. Р 1 (72) А.И. Бондаренко и М.А. Данилов (53) 681.121.8(088.8) (56) Катыс Г.П. Системы автоматического контроля скоростей и расходов.—

M. Наука, 1965, с. 423, 433. (54) (57) СПОСОБ ИЗМЕРЕНИЯ РАСХОДА

ЖИДКОСТИ, заключающийся в создании гидродинамической неоднородности путем периодической закрутки потока вокруг продольной оси трубопровода и определении времени прохождения указанной гидродинамической неоднородности как метки между двумя фиксированными сечениями трубопровода, отличающийся тем, что, с целью повышения точности измерения расхода, после закрутки потока в одну сторону производят его закрутку в противоположную сторону, а в качестве гидродинамической метки используют локальный объем потока, не имеющий вращательного движения.

1203367

20

Составитель Б. Кузнецов

Редактор Л. Зайцева Техред О.Ващишина Корректор И. Пожо

Заказ 8407/44 Тираж 702 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к области измерения расхода жидкости в закрытых каналах (трубопроводах) и может найти применение для градуировки расходомеров в условиях эксплуатации.

Цель изобретения — повышение точности измерения расхода жидкости в закрытых каналах.

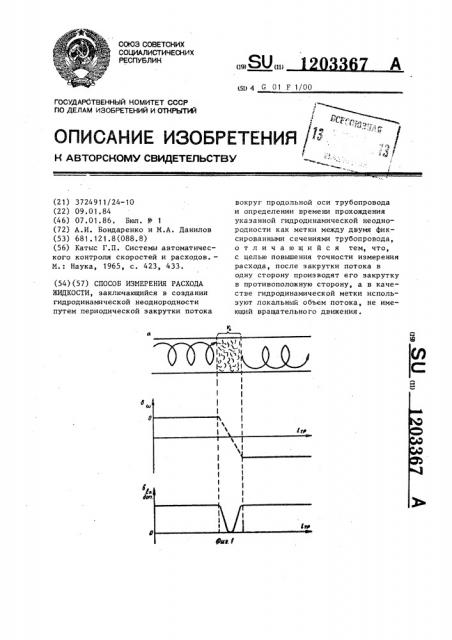

На фиг. 1 представлена гидродинамическая метка (а),изменение угловой скорости созданного потока (б) и изменение кинетической энергии вращательного движения (в); на фиг. 2 функциональная схема меточного метода измерения расхода и разрез А-А.

Поток, закрученный в одну сторону, закручивают в противоположную сторону и между этими частями потока возникает локальный объем V в (J котором в некотором сечении отсутствует вращательное движение.

В закрытом канале 1 установлен генератор гидромеханических меток (реверсивное закручивающее устройство)

2, в виде поворотных лопаток, меняюших знак угла М относительно продоль-ной оси, Вслед за генератором по потоку на фиксированном расстоянии один от другого в канале находятся датчики гидромеханических меток,чувствительные к какому-либо физическому

Параметру контролируемого потока, изменяющемуся при прохождении гидромеханической метки (например, датчики

3 закрутки потока, представляющие собой прямолопостные турбины, которые реагируют непосредственно на изменение направления вращения потока). В момент прохождения "метки" датчики меняют направление своего вращения.

В эти моменты во вторичных преобразователях 4 формируются сигналы для пуска и остановки измерения измерительно-вычислительным устройством 5 времени прохождения меткой расстояния ?., между датчиками.

Величина расхода определяется как отношение известного расстояния

1. на измеренное время с и умноженное на известную площадь поперечного сечения канала (трубопровода).
