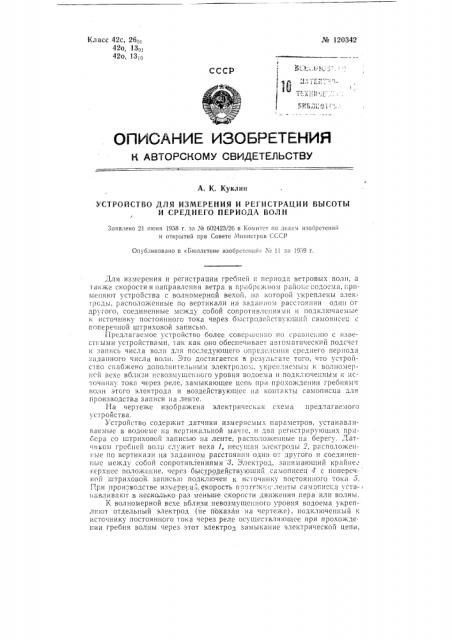

Устройство для измерения и регистрации высоты и среднего периода волн (патент 120342)
Устройство для измерения и регистрации высоты и среднего периода волн (патент 120342)
Показать все

Реферат



."Ь 120342 аоставленной из последовательно включенных электроимпульсного счетчика, источника постоянного тока и конденсатора, шунтированного переменным сопротивлением. В счетчик вмонтированы контакты, замыкаемые указательной стрелкой через заданное число импульсов и находящиеся в цепи питания быстводействующего самописца.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редакзор Н. С. Кутафина Гр. 165, 176

Подп к печ. 17.VII-59 r.

Тираж 600 Щена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 5142

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Предм ет изобретения

Устройство для измерения и регистрации высоты и среднего периода волн при помощи волномерной вехи, несущей электроды, расположенные, по вертикали на заданном расстоянии один от другого, соединенные между собой сопротивлениями и подключенные к источнику постоянного тока через быстродействующий самописец с поперечной штриховой записью, о т л и ч а ю щ е е с я тем, что, с целью автоматического подсчета и записи числа волн для последующего определения среднего периода заданного числа волн, оно снабжено дополнительным электродом, укрепляемым к волномерной вехе вблизи невозмущенного уровня водоема и подключенным к источнику тока через реле, замыкающее цепь при прохождении гребнями волн этого электрода и воздействующее на контакты самописца для производства записи на ленте.
