№ 120449

Класс 81е, 132

64с, 46

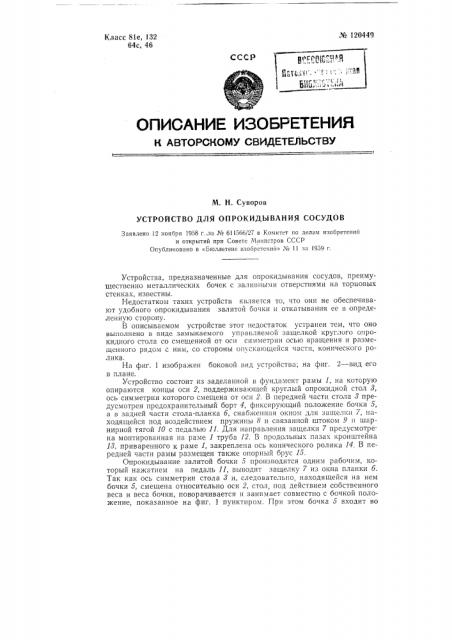

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Н. Суворов

УСТРОЙСТВО ДЛЯ ОПРОКИДЫВАНИЯ СОСУДОВ

Заявлено 12 нояоря 1958 г..за № б!!56б/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрстсний» ¹ 11 за 1989 г.

Устройства, предназначенные для опрокидывания сосудов, преимущественно металлических бочек с заливными отверстиями íà ToplIQBblx стенках, известны.

Недостатком таких устройств является то, что они не обеспечивают удобного опрокидывания залитой бочки и откатывания ее в определенную сторону.

В описываемом устройстве этот недостаток устранен тем, что оно выполнено в виде замыкаемого управляемой защелкой круглого опрокидного стола со смещенной от оси симметрии осью вращения и размещенного рядом с ним, со стороны Опускающейся част!1, коническОГО рОлика.

На фиг. 1 изображен боковой вид устройства; на фиг. 2 — вид его в плане.

Устройство состоит из заделанной в фундамент рамы 1, на которую опираются концы оси 2, поддерживающей круглый опрокидной стол 8, ось симметрии которого смещена от оси 2. B передней части стола 8 предусмотрен предохранительный борт 4, фиксирующий положение оочки 5, а в задней части стола-планка б, cHBQ)IIEHHая окном для защелк!(7, находящейся под воздействием пружины 8 и связанной штоком 9 и шарнирной тягой 10 с педалью 11. Для направления защелки 7 предусмотрена монтированная на раме 1 труба 12. В продольных пазах кронштейна

18, приваренного к раме 1, закреплена ось конического ролика 14, В передней части рамы размещен также опорный брус 15.

Опрокидывание залитой бочки 5 производится одним рабочим, который нажатием на педаль 11, выводит защелку 7 из окна планки б.

Так как ось симметрии стола 8 и, следовательно, находящейся на нем бочки 5, смещена относительно оси 2, стол, под действием собственного веса и веса бочки, поворачивается и занимает совместно с бочкой положение, показанное на фиг. 1 пунктиром. При этом бочка 5 входит во № 120449 взаимодействие с роликом 14 и смещается по столу 8, отходя от борта

4, что при наличии конусности ролика 14 обеспечивает автоматический перевод бочки в горизонтальное положение и откатывание ее по ролику

14 и опорному брусу 15 в указанном на фиг. 2 стрелкой направлении.

Возвращение стола 8 в горизонтальное положение производится при накатывании на него порожней, устанавливаемой под залив бочки. При этом кромка планки б, взаимодействуя со скосом защелки 7, отжимает ее, что позволяет столу 8 занять горизонтальное положение, после чего конец защелки 7 под действием пружины 8 вновь заходит в окно планки б.

Наличие продольного паза в кронштейнах 18 позволяет установить ось ролика 14 в такое положение, при котором опрокидывание бочки будет происходить плавно, без толчков и не потребует дополнительного усилия рабочего.

Предмет изобретения

Устройство для опрокидывания сосудов, преимущественно металлических бочек с заливными отверстиями на торцовых стенках, о тл ич аю щееся тем, что, с целью обеспечения удобного опрокидывания залитой бочки и откатывания ее в сторону, оно выполнено в виде замыкаемого управляемой защелкой круглого опрокидного стола со смещенной от оси симметрии осью вращения и размещенного рядом с ним, со стороны опускающейся части, конического ролика.
