Реферат



C0I03 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5в 4 С 03 В 5/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3810614/29-33 (22) 02. 11. 84 (46) t 5. 01. 86. Бкл. ¹ 2 (71) Научно-производственное объединение "Техэнергохимпром" (72) В.А. Соколов и А,И. Тюрин (53) 666.1.031.8(088.8). (56) Мазуров Д.Я, и др. Теплотехника и теплотехническое оборудование пред.приятий промышленности стройматериалов. М.: Стройиздат, ч. П, 1966, с. 412.

Патент Франции № 2104647, кл. С 03 В 5/00, 1971. (54) (57) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ

ОГНЕУПОРНОЙ КЛАДКИ СТЕКЛОВАРЕННОЙ

ПЕЧИ, выполненное в виде водоохлаждаемых прямоугольных коробов, сое.диненных падающим и. сливным патруб„„SU„„> 204585 А ками соответственно с раздающим и сборным коллекторами, о т л и ч а ю— щ е е с я тем, что, с целью продления кампании печи путем интенсификации охлаждения, каждый короб выполнен с продольной перегородкой с отверстиями, установленной с зазором по отношению к его торцовой стенке со стороны, противоположной сливному патрубку, причем суммарная площадь отверстий составляет 0,1-0 15 площади зазора, шаг между отверстиями по длине перегородки в 7-8 pas превышает расстояние от перегородки до тепловоспринимающей стенки короба а плоЭ а щадь поперечного сечения полости меж- @ ду тепловоспринимающей стенкой короба и перегородкой в 2-3 раза превышает суммарную площадь зазора и от- С верстий перегородки.

120458

Изобретение относится к производству стекла в стекловаренных печах непрерывного действия и может быть использовано для охлаждения огнеупор-. ной кладки стекловаренной печи.

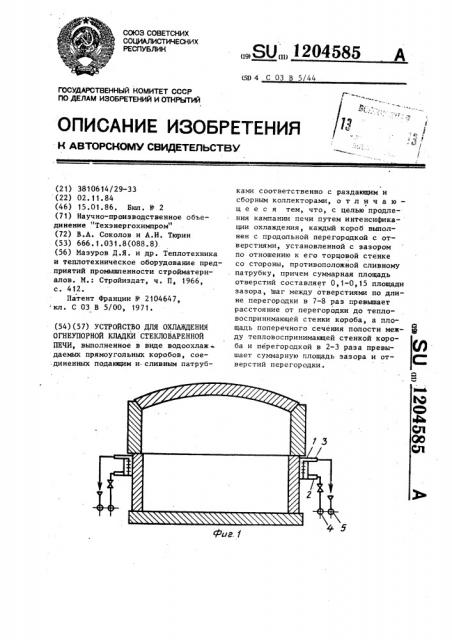

Цель изобретения — продление камлании печи путем интенсификации ох= лаждения, На фиг. 1 изображено устройство для охлаждения огнеупорной кладки стекловаренной печи; на фиг. 2— водоохлаждающий короб, продольный разрез; на фиг. 3 — разрез А-А на фиг. 2.

Устройство содержит водоохлаждаемые прямоугольные короба 1, соециненные подающим 2 и сливным 3 патруб. ками с раздающим -ч и сборным 5 коллекторами, Короб 1 снабжен продольной перегородкой 6, которая образует зазор ? с торцовой стенкой 8 короба

1 со стороны, противоположнои сливному патрубку 3. В перегородке 6 выполнен, по крайней мере, один ряд отверстий 9, причем суммарная площадь отверстий 9 составляет 0 1-0, 15

I площади зазора, а шаг между отверстиями 9 в 7-8 раз превышает расстояние от перегородки 6 до тепловоспринимающей стенки 10.Площадь поперечного сечения полости между тепловоспринимающей стенкой 10 и перегородкой 6 в 2 — 3 раза превышает суммарную площадь зазора 7 и всех отверстий 9 перегородки 6.

Устройство работает следующим об.разом.

Холодная вода иэ раздающего коллектора 4 подается по подающему патрубку 2 в водоохлаждаемый короб 1.

Основная масса воды через зазор 7 поступает в полость между перегородкой 6 и тепловоспринимающей стенкой

10, примыкающей плотно к огнеупор— ной кладке стекловаренной печи, При движении воды на тепловоспринимающей стенке 10 короба 1 образуется пограничный слой жидкости, снижающей эффективность охлаждения. Струи е воды, поступающие иэ отверстий 9, разрушают пограничный слой и интенсифицируют охлаждение. Отработавшая в коробе 1 вода по патрубку 3 поступает в сборный коллектор 5.

Интенсификация охлаждения за счет разрушения пограничного слоя в водоохлаждаемом коробе позволяет увеличить длительность безаварийной работы последнего, что способствует увеличению кампании печи.

Hpнмером осуществления устройства может служить устройство для охлаждения бассейна ванной стекловаренной печи для производства стеклошариков, выполненное в виде прямоугольных коробов, соединенных подающими и сливными патрубками с раздающим и сборным коллекторами. Длина коробов равна 2 м, а высота 250 мм. Каждый коооб снабжен продольной перегородкой, установленной с зазором шириной 12 мм по отношению к его торцовой стенке со стороны, противоположной сливному патрубку,. вдоль которой по высоте короба выполнено ч ряда отверстий диаметром 4,5 мм с шагом между отверстиями по длине короба 300 мм. Расстояние от перегородки до тепловоспринимающей и наружной стенок короба составляет -:0 nm. Б предлагаемом устройстве суммарная площадь отверстий перегородки составляет 0,128 от площади щелсвого зазора. Шаг между отверстиями по длине перегородки в 7,5 раз превышает расстояние от перегородKp. до тепловсспринимающей стенки короба. Площадь поперечного сечения полости между тепловоспринимающей стенкой короба и перегородкой в

3 раза превьш ает суммарную площадь щелевого зазора и всех отверстий перегородки.

Устройство для охлаждения огне- упорной кладки стекловаренной печи с указанными параметрами позволяет интенсифицировать охлаждение и способствует продлению кампании печи.

Фиг 3
