Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

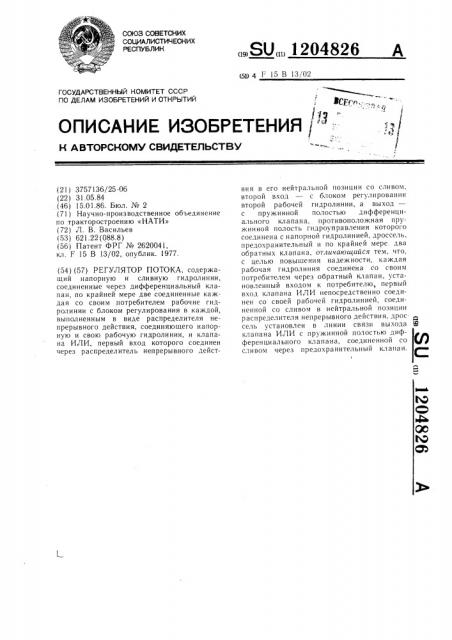

„„SU„„1204826 А (5 ) 4 F 5 В 13/02 С (ъ,-.,„,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ / "К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ / г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3757136/25-06 (22) 31.05.84 (46) 15.01.86. Бюл. № 2 (71) Научно-производственное объединение по тракторостроению «НАТИ» (72) Л. В. Васильев (53) 621.22 (088.8) (56) Патент ФРГ № 2620041, кл. F 15 В 13/02, опублик. 1977, :В» (54) (57) РЕГУЛЯТОР ПОТОКА, содержащий напорную и сливную гидролинии, соединенные через дифференциальный клапан, по крайней мере две соединенные каждая со своим потребителем рабочие гидролинии с блоком регулирования в каждой, выпол ненным в виде распределителя непрерывного действия, соединяющего напорную и свою рабочую гидролинии, и клапана ИЛИ, первый вход которого соединен через распределитель непрерывного действия в его нейтральной позиции со сливом, второй вход — с блоком регулирования второй рабочей гидролинии, а выход— с пружинной полостью дифференциального клапана, противоположная Hp) жинной полость гидроуправления которого соединена с напорной гидролинией, дроссель, предохранительный и по крайней мере. два обратных клапана, отличающийся тем, что, с целью повышения надежности, каждая рабочая гидролиния соединена со своим потребителем через обратный клапан, установленный входом к потребителю, первый вход клапана ИЛИ непосредственно соединен со своей рабочей гидролинией, соединенной со сливом в нейтральной позиции распределителя непрерывного действия, дрос сель установлен в линии связи выхода клапана ИЛИ с пружинной полостью дифференциального клапана, соединенной со сливом через предохранительный клапан.

1204826

Изобретение относится к устройствам для регулирования потока рабочей жидкости в гидроприводах с несколькими потребителями гидравлической энергии.

Цель изобретения — повышение надежи эсти.

HB чертеже представлена принципиальная ся.ма устройства.

Регулятор потока состоит из напорной гидролинии 1, рабочих гидролиний 2 и 3, соединенных соответственно через обратные клапаны 4 и 5 с потребителями 6 и 7, блоки 8 и 9 регулирования, дифференциальный клапан 10, пружинная полость l l которого соединена через предохранительный клапан 12 со сливной гидролинией 13.

Блок 8 регулирования содержит двухпозиционный трехлинейный распределитель

14 непрерывного действия, клапан 15 ИЛИ, вход 16 которого гидролинией 17 соединен с рабочей гидролинией 2, вход 18 соединен с блоком 9 регулирования, выход 19 с пружинной полостью 11 дифференциального клапана 10 гидролинией 20, в которой установлен дроссель 21. Б нейтральной г.озиции распределителя 14 непрерывного действия рабочая гидролиния 2 соединена гидролинией 22 со сливной гидролинией 13.

Блок 9 регулирования содержит аналогичный распределитель 14 с аналогичными связями, распределитель 23 непрерывного действия, клапан 24 ИЛИ, вход 25 которого либо заглушен, либо соединен со следуюгцим каскадом потребления при его наличии, а выход 26 гидролинией 27 соединен с входом 18 клапана 15 ИЛИ.

Регулятор потока работает следующим образом.

Б нейтральном положении распределителей 14 и 23 непрерывного действия рабочие гидролинии 2 и 3 сообшены со сливом, потребители 6 и 7 заперты обратными клапанами 4 и 5, пружинная полость 11 дифференциального клапана 10 через клапан 15 ИЛИ, гидролинии 17,2 и

22 сообщена со сливной гидролинией 13, вследствие чего напорная гидролиния 1 сообшена со сливной гидролиниеи 13 через дифференциальный клапан 10, Перемещением распределителя 14 непрерывного действия в рабочую позицию напорная гидролиния 1 соединяется с рабочей гидролинией 2„перепад давления в !

5 полостях гидроуправления дифференциального клапана 1О падает до нуля и клапан

10 закрывается, давление в рабочей гидролинии поднимается до рабочего значения, открывается обратный клапан 4 и рабочая жидкость подается потребителю. Распределитель 14 непрерывного действия поддерживает требуемый расход рабочей жидкости, излишки которой из напорной гидролинии 1 через дифференциальный клапан 1О сливаются в сливную гидролинию 13.

При подключении второго потребителя 7 включением распределителя 23 непрерывного действия давлением, поступающим из напорной гидролинии через распределитель 23 непрерывного действия, рабочую гидролинию 3, клапан 24 ИЛИ на вход 18 зо,, клапана 15 ИЛИ блока 8 управления, закрывая вход 16 клапана 15, давление подается через гидролинию 20 в пружинную полость 1! дифференциального клапана !

О,что приводит к закрытию последнего. Рабсчая жидкость поступает к обоим потребителям.!

204826

Редактор В. Ковтун

Заказ 8508)35

Составитель В. Прпмаров

Текред И. Верес Корректор 7. Пилипенко

Тираж 610 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
